3 說明
SN55LVCP22A-SP 是一款 2×2 交叉點開關，使每個路徑實現大于 1000Mbps 的運行速度。兩個通道組裝有寬共模（0V 至 4V）接收器，從而實現對 LVDS、LVPECL 和 CML 信號的接收。兩路輸出為 LVDS 驅動器，用于實現低功耗、低 EMI、高速運轉。SN55LVCP22A-SP 器件支持 2:2 緩沖（重復）、1:2 分配、2:1 復用、2×2 交換，以及每個通道上的 LVPECL/CML 到 LVDS 電平轉換。SN55LVCP22A-SP 的靈活運行可滿足光網絡、無線基礎設施和數據通信系統中容錯交換系統對于冗余串行總線傳輸?shù)男枨螅ㄟ\(yùn)轉和保護交換卡）。
SN55LVCP22A-SP 使用一個完全差分?jǐn)?shù)據路徑來確保低噪聲生成、快速交換時間、低脈寬失真和低抖動。80ps（典型值）的輸出通道間延遲確保所有應用中輸出的準確一致。
器件信息
| 器件型號 | 等級 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|---|
| 5962R1124201VFA | QMLV RHA | CFP (16) | 6.73mm x 10.3mm |
| SN55LVCP22W/EM | 工程樣片(2) | CFP (16) | 6.73mm x 10.3mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 這些器件僅適用于工程評估。以非合規性流程對其進行了處理（例如，未進行老化處理），并且僅在 25°C 的額定溫度下進行了測試。這些器件不適用于鑒定、生產、輻射測試或飛行用途。

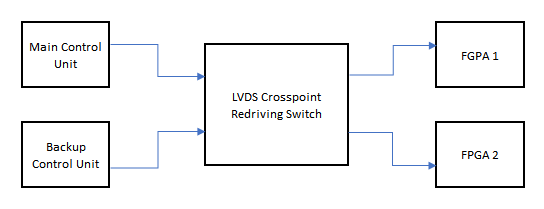

簡化版應用
