2 說明
PCA9538 是一款符合兩線雙向 I2C 總線（或 SMBus）協議、用于通用并行輸入/輸出 (I/O) 擴展的 8 位 I/O 擴展器。此器件的工作電源電壓范圍為 2.3V 至 5.5V。此器件支持 100kHz（標準模式）和 400kHz（快速模式）兩種時鐘頻率。當開關、傳感器、按鈕、LED、風扇等需要額外的 I/O 時，此器件及其他 I/O 擴展器可提供簡單的解決方案。
PCA9538 包括一項功能：當輸入端口狀態發生變化時，在 INT 引腳上生成中斷。硬件可選地址引腳 A0 和 A1 最多允許四個 PCA9538 器件位于同一 I2C 總線上。也可以使用復位功能或通過下電上電生成上電復位，從而將此器件復位為默認狀態。
INT 可連接至一個微控制器的中斷輸入。通過在這條線路上發送一個中斷信號，遠程 I/O 可通知微控制器在其端口上是否存在輸入數據，而無須通過 I2C 總線進行通信。因此，PCA9538 還可作為簡單的從器件。
該器件的輸出（已鎖存）具有高電流驅動能力，用于直接驅動 LED。它具有低電流消耗。
兩個硬件引腳（A0 和 A1）用于編程和改變固定的 I2C 地址，并允許多達四個器件共享同一個 I2C 總線或 SMBus。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| PCA9538 | SSOP (16) | 6.20mm x 5.30mm |
| TVSOP (16) | 3.60mm × 4.40mm | |
| SOIC (16) | 10.30mm x 7.50mm | |
| TSSOP (16) | 5.00mm × 4.40mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

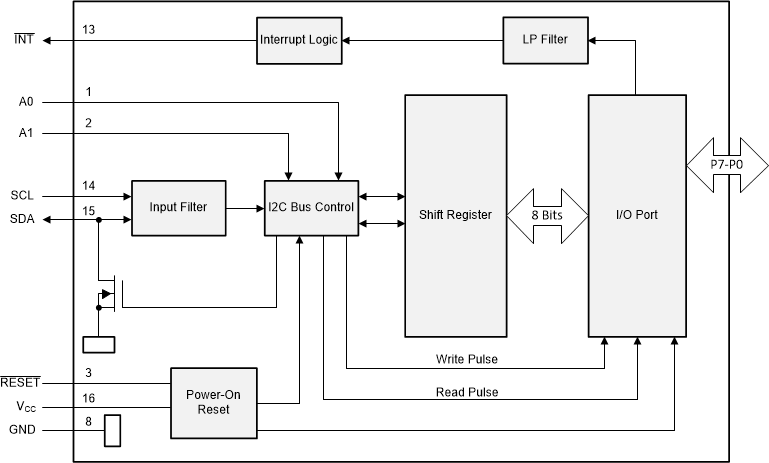

方框圖
