6.3.3 電流限制
該器件具有內部電流限制電路，可在瞬態高負載電流故障或短路事件期間保護穩壓器。電流限制是磚墻方案。在高負載電流故障中，磚墻方案將輸出電流限制為電流限值 (ICL)。ICL 如電氣特性 表所列。
當器件處于限流狀態時，不會調節輸出電壓。當發生電流限制事件時，由于功率耗散增加，器件開始發熱。當器件處于磚墻式電流限制時，導通晶體管會耗散功率 [(VIN – VOUT) × ICL]。如果觸發熱關斷，器件將關閉。器件冷卻后，內部熱關斷電路將器件重新接通。如果輸出電流故障條件持續存在，器件會在電流限制狀態和熱關斷狀態之間循環。更多有關電流限制的信息，請參閱了解限制 應用手冊。

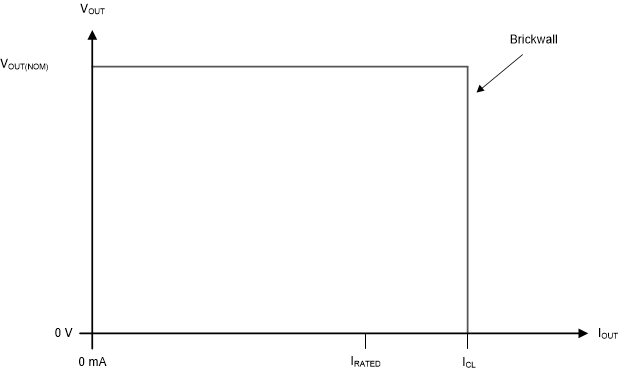

圖 6-1 展示了電流限制圖。
圖 6-1 電流限制
