7.4.2 CMRR 測量
可能需要對 CMRR 測量結果進行一些闡釋。這是因?yàn)槭褂昧瞬煌脑O(shè)置來測量交流 CMRR 和直流 CMRR。
可以通過 ΔVOS 與 ΔVCM 得出直流 CMRR。該值在表中進行了顯示，并且在生產測試期間進行了測試。使用Figure 47 中所示的測試電路來測量交流 CMRR。
Figure 47. 交流 CMRR 測量設置 該配置在很大程度上是通常應用的平衡配置。利用電位器 P1，可以調節該平衡，以補償 DUT 中的直流偏移。主要區別在于添加了緩沖器。該緩沖器可防止 DUT 的開環輸出阻抗影響反饋網絡的平衡?，F(xiàn)在該緩沖器的閉環輸出阻抗是平衡的一部分。由于閉環輸出阻抗要小得多，并且通過仔細選擇，該緩沖器也具有更大的帶寬，因此總體效果是能夠準確得多地測量 DUT 的 CMRR。交流 CMRR 的更大測量帶寬的差異很明顯。
該測試電路的一個贗像是低頻 CMRR 結果看起來比預期結果要高。這是因?yàn)樵诮涣?CMRR 測試電路中，使用了電位計來補償直流失配。因此，基本上僅剩下交流失配。因此，從該交流 CMRR 測試電路獲取的直流 CMRR 往往會高于基于直流測量的實際直流 CMRR。

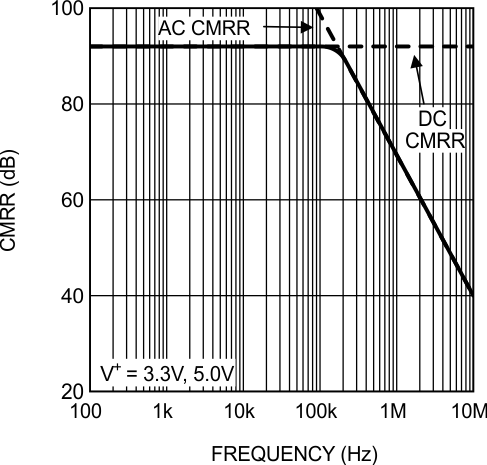

Figure 48 中的 CMRR 曲線顯示了交流 CMRR 和直流 CMRR 的組合。
Figure 48. CMRR 曲線
