7.4.2 單位增益脈沖響應注意事項
上拉電阻器非常適合用于增強單位增益脈沖響應穩定性。例如，在驅動 220pF 的負載時，一個 600Ω 的上拉電阻器可將過沖電壓降低約 50%。Figure 35 顯示了如何實施上拉電阻器來提高脈沖響應穩定性。

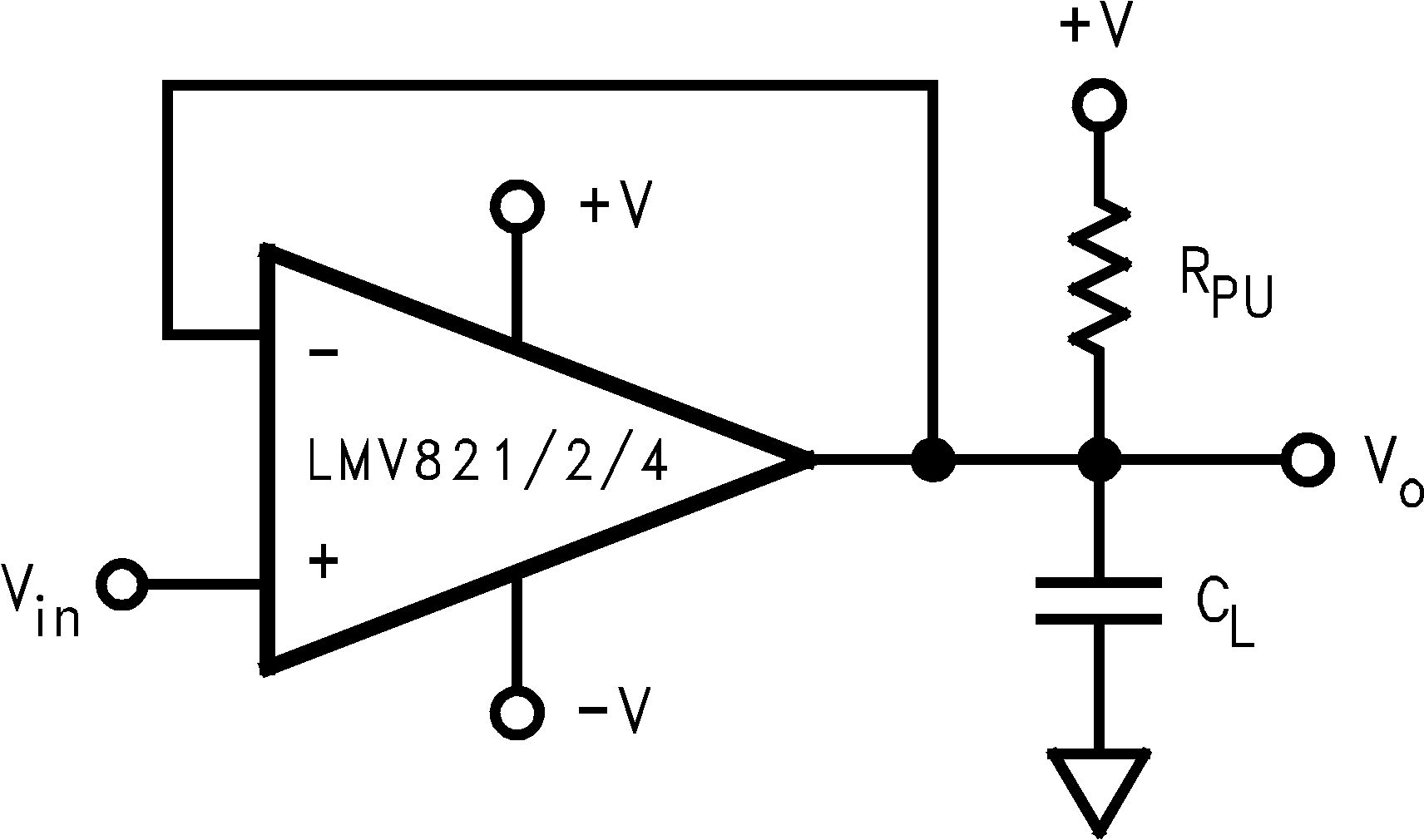

Figure 35. 在輸出端使用上拉電阻器來穩定容性負載 可通過降低上拉電阻器的值來驅動更高的電容，但電阻值的下降程度不應超過器件的灌入能力。另一種方法是使用隔離電阻器（如Figure 36 所示）。
Figure 37 顯示了由 LMV824 產生的脈沖響應，此情況中通過 20Ω 隔離電阻器驅動 10,000pF 的負載。

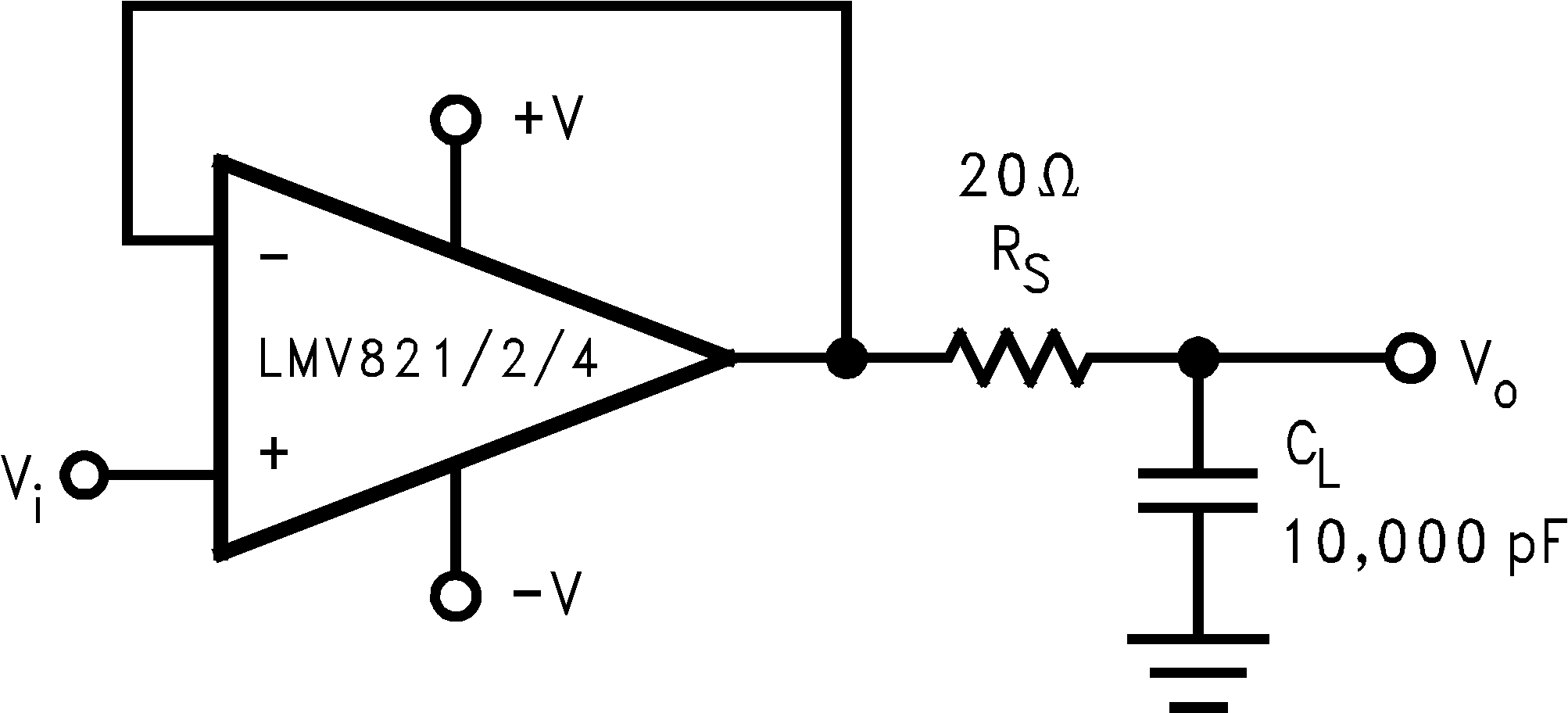

Figure 36. 使用隔離電阻器來驅動大型容性負載

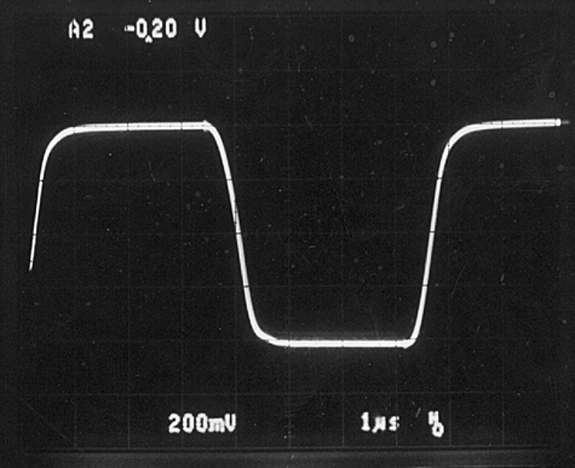

Figure 37. 的脈沖響應Figure 36
