3 說明
LMT86-Q1 是精密的 CMOS 溫度傳感器，典型精度為 ±0.4°C（上限值為 ±2.7°C），線性模擬輸出電壓與溫度成反比。2.2V 工作電源電壓、5.4μA 靜態電流和 0.7ms 開通時間可實現高效下電上電，從而更大程度降低無人機和傳感器節點等電池供電應用的功耗。LMT86-Q1-Q1 器件符合 AEC-Q100 0 級標準，整個工作溫度范圍內的精度誤差不超過 ±2.7°C，且無需校準；因此，LMT86-Q1-Q1 適合信息娛樂、儀表組和動力總成系統等汽車應用。LMT86-Q1 在寬工作范圍內具有高精度，再加上其他特性，因而成為出色的熱敏電阻替代品。
對于具有不同平均傳感器增益和類似精度的器件，請參閱類似替代器件，了解 LMT8x 系列的替代器件。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LMT86-Q1 | SOT (5) | 2.00mm × 1.25mm |
(1) 如需了解所有可用封裝，請參閱產品說明書末尾的可訂購產品附錄。
* 快速熱響應 NTC
熱時間常量

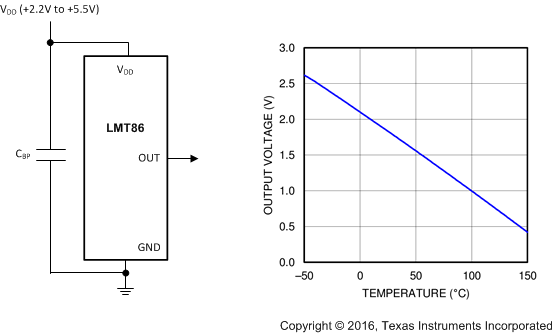

輸出電壓與溫度間的關系
