7.2.3 應用曲線
除非另有說明，否則以下條件適用：VIN = 12 V，fSW = 500 kHz，L = 5.6 μH，COUT = 47 μF × 2，TA = 25 °C。

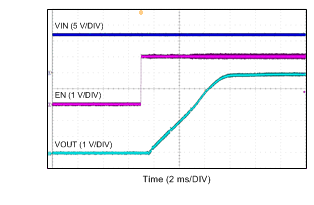

| VIN = 12V | VOUT = 5V | IOUT = 2A |
| VIN = 12V | VOUT = 5V | IOUT = 0A |
| VIN = 12V | VOUT = 5V | IOUT = 1.5A |
| VIN = 12V | VOUT = 5V |
| VIN = 12V | VOUT = 5V | IOUT = 2A |
| VIN = 12V | VOUT = 5V | IOUT = 100mA |

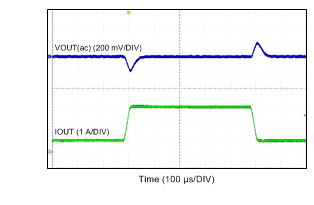

| IOUT：3.5A 的 20% → 80% | 壓擺率 = 100mA/μs |
| VIN = 12V | VOUT = 5V |
