6.3.9 電源正常 (PGOOD)
采用 WSON-10 封裝的 LMR14020-Q1 會在 PGOOD 引腳上顯示內置電源正常標志，以指示輸出電壓是否在處于穩壓電平范圍內。PGOOD 信號可用于多個電源軌的啟動時序控制或故障保護。PGOOD 引腳是開漏輸出，需要一個上拉電阻器來上拉至合適的直流電壓。PGOOD 引腳上的電壓絕不能超過 7V。如果電位較高，可使用一對電阻分壓器進行分壓。典型的上拉電阻值范圍為 10kΩ 至 100kΩ。
請參閱 圖 6-9。當 FB 電壓處于電源正常范圍內（通常比內部基準 VREF 高 7% 或低 6%）時，PGOOD 開關會關閉，并且 PGOOD 電壓會上拉至由上拉電阻器或分壓器定義的電壓電平。當 FB 電壓超出容差范圍（通常比 VREF 高 9% 或低 8%）時，PGOOD 開關會打開，并且 PGOOD 引腳電壓會被拉至低電平以指示電源不良。

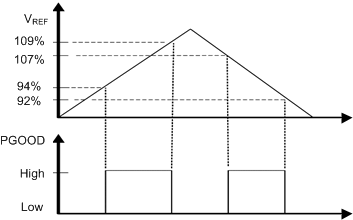

圖 6-9 電源正常標志
