ZHCSF91B November 2015 – December 2024 LMR14030-Q1
PRODUCTION DATA
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
LMR14030-Q1 是一款具有集成式高側 MOSFET 的 40V、3.5A 降壓穩壓器。該器件具有 4V 至 40V 的寬輸入范圍，適用于從工業到汽車各類應用中非穩壓電源的電源調節。該器件的擴展系列產品采用引腳對引腳兼容封裝方式，可提供 2A 和 5A 選項，包括 LMR14020-Q1 和 LMR14050-Q1。該穩壓器在睡眠模式下的靜態電流為 40μA，非常適合電池供電類系統；它在關斷模式下具有 1μA 的超低電流，可進一步延長電池使用壽命。該穩壓器的可調開關頻率范圍較寬，這使得效率或外部元件尺寸能夠得到優化。內部環路補償意味著用戶不用承擔設計環路補償組件的枯燥工作。該特性還能夠以盡可能地減少器件的外部元件數。利用精密使能端輸入可以簡化穩壓器控制和系統電源時序。此外，該器件還內置多種保護特性：逐周期電流限制保護、應對功耗過大的熱感測和熱關斷保護以及輸出過壓保護。
LMR14030-Q1 采用焊盤外露的 8 引腳 HSOIC 或 10 引腳 WSON 封裝，可實現低熱阻。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) |
|---|---|---|
| LMR14030SQDDARQ1 | DDA（HSOIC，8） | 4.9mm × 6mm |
| LMR14030SSQDDARQ1 （展頻） | ||
| LMR14030QDPRRQ1 | DPR（WSON，10） | 4mm × 4mm |
| LMR14030SQDPRRQ1 （展頻） |
(1) 有關更多信息，請參閱節 10。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

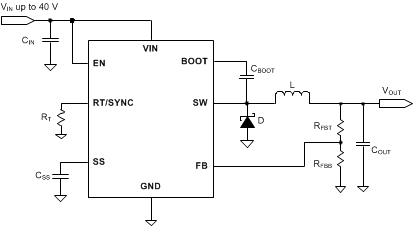

簡化版原理圖

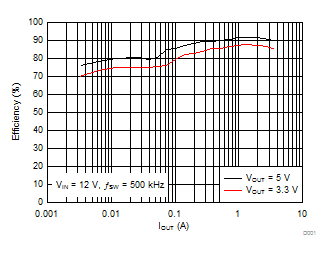

效率與輸出電流之間的關系
