3 說明
LMG1205 設計用于驅動采用同步降壓、升壓或半橋配置的高邊和低邊增強模式氮化鎵 (GaN) FET。此器件具有一個集成于內部的 100V 自舉二極管，還為高邊和低邊輸出分別提供了獨立的輸入，可實現最大程度的靈活控制。高邊偏置電壓采用自舉技術生成，內部鉗位為 5V，可防止柵極電壓超過增強模式 GaN FET 的最大柵源電壓額定值。LMG1205 的輸入與 TTL 邏輯兼容，并且無論 VDD 電壓如何，都能夠承受高達 14V 的輸入電壓。LMG1205 具有分離柵輸出，可獨立靈活地調節導通和關斷強度。
此外，LMG1205 具有強勁的灌電流能力，可使柵極保持低電平狀態，從而防止開關操作期間發生意外導通。LMG1205 的工作頻率可高達數 MHz。LMG1205 采用 12 引腳 DSBGA 封裝，具有緊湊的外形尺寸和超小的封裝電感。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LMG1205 | DSBGA (12) | 2.00mm x 2.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

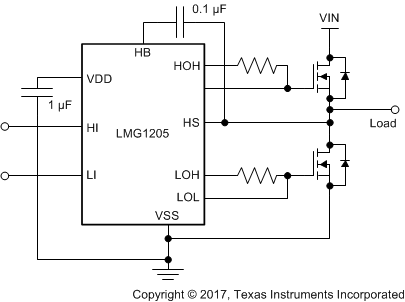

簡化版應用示意圖
