7.3.13 斷續
在連續 128 個開關周期內滿足以下條件時，LM614xxT-Q1 會采用斷續過流保護：
- 自軟啟動開始以來，經過了大于 tSS2 的時間；請參閱節 7.3.11。
- 輸出電壓低于輸出設定點的約 0.4 倍。
- 該器件不在定義為具有最短關斷時間（受占空比控制）的壓降模式下運行。
在斷續模式下，器件會關斷，并在 tW 后嘗試軟啟動。斷續模式有助于在嚴重過流和短路情況下降低器件功耗。

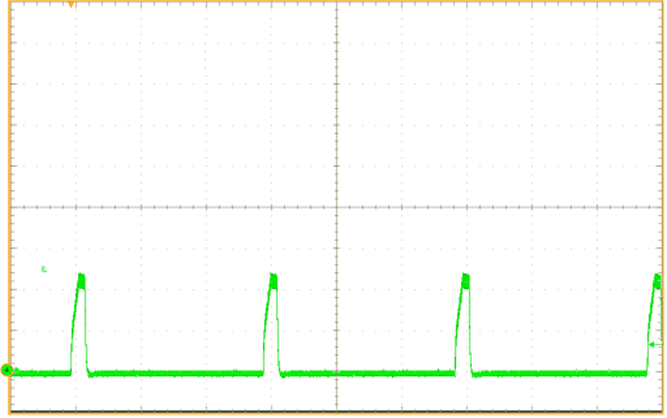

圖 7-18 斷續期間的電感器電流突發

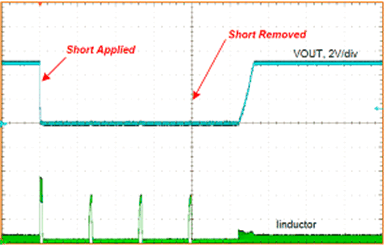

圖 7-19 短路瞬態和恢復
