7.3.1 具有軌至軌輸入和輸出并由三個運算放大器組成的儀表放大器
使用 LM6134 可以設計出一種具有軌至軌輸入和軌至軌輸出并由 3 個運算放大器組成的儀表放大器。這些 特性 使這些儀表放大器非常適合單電源系統。
一些制造商使用由 5 個電阻器組成的精密分壓器陣列來分割共模電壓，從而獲得軌至軌或更大的輸入范圍。這種方法的問題在于它也會將信號分割，所以為了獲得單位增益，放大器必須以高閉環增益運行。這樣就會按照內部增益系數提高噪聲和漂移，并降低輸入阻抗。此外，這些精密電阻器有任何不匹配都會降低 CMR。使用 LM6134，所有這些問題都能得到解決。
在以下示例中，放大器 A 和 B 充當差分級的緩沖器（Figure 35）。這些緩沖器可確保輸入阻抗超過 100MΩ，并且消除了在輸入級使用精密匹配電阻器的必要。它們還能確保差分放大器通過電壓源驅動。為了維持 CMR（通過匹配 R1-R2 與 R3-R4 進行設定），這是必要的。

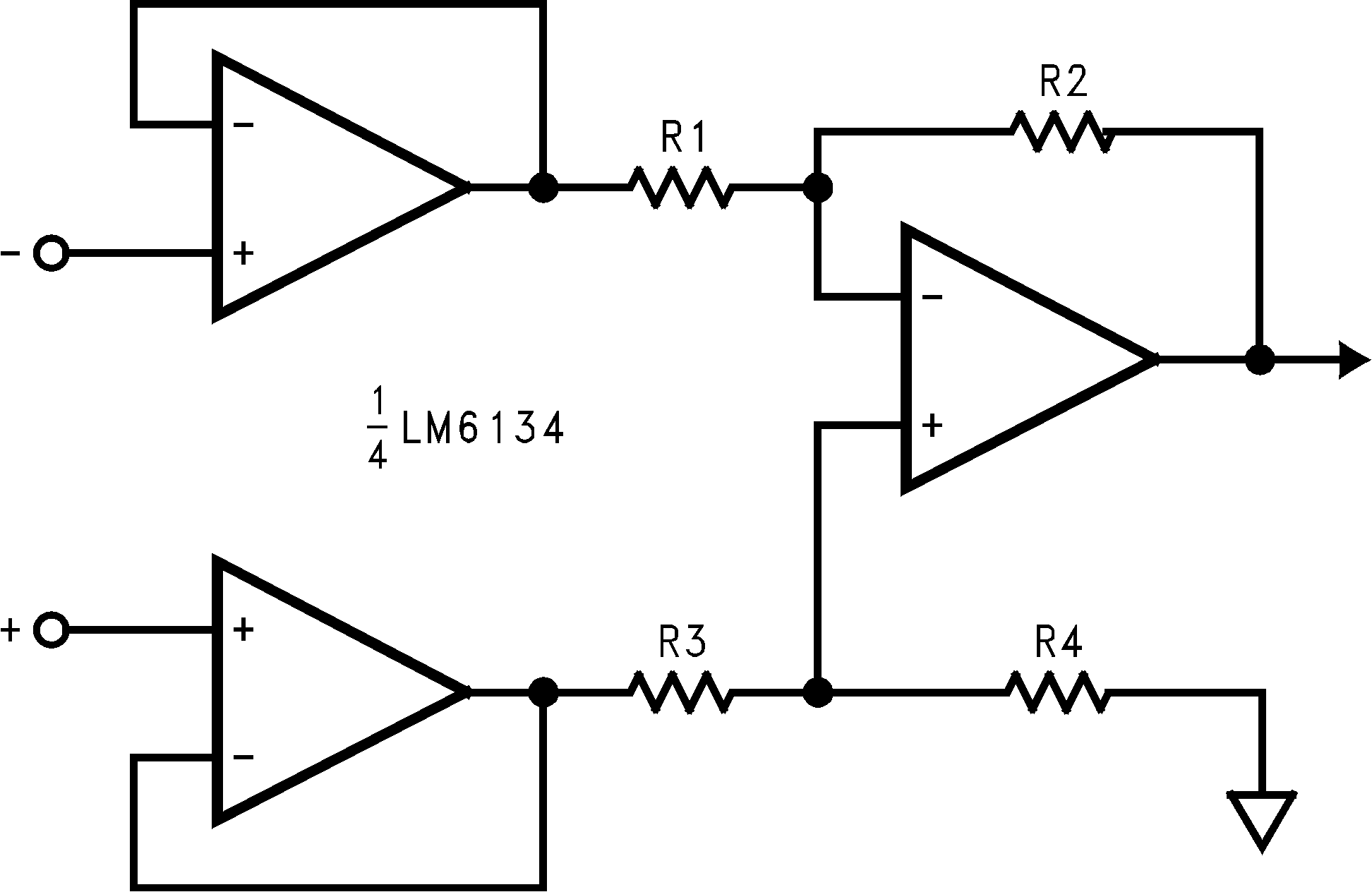

Figure 35. 儀表放大器
