7.2 增強的壓擺率
與大多數雙極性運算放大器不同，該器件在輸入級具有獨特的相位反轉預防/加速電路，可消除相位反轉問題，并使壓擺率成為輸入信號幅度的函數。
Figure 30 顯示了如何將輸入集電極-基極結點周圍過量的輸入信號直接疏導至電流鏡。
LM6132/34 輸入級會將輸入電壓變化轉換為電流變化。當輸入電平處于正常狀態時，此電流變化會驅動電流鏡通過 Q1–Q2 和 Q3–Q4 的集電極。
如果輸入信號超過輸入級的壓擺率，并且差分輸入電壓上升到超過二極管壓降，則過量的信號會繞過正常輸入晶體管 (Q1–Q4)，并以正確的相位通過兩個附加晶體管（Q5、Q6）直接疏導至電流鏡。
重新疏導過量信號可使壓擺率提高 1 到 10 倍甚至更多。（請參閱Figure 29）。
隨著過驅的增加，此運算放大器的反應優于傳統的運算放大器。大型快速脈沖會將壓擺率提高到 25V-30V/μs 左右。

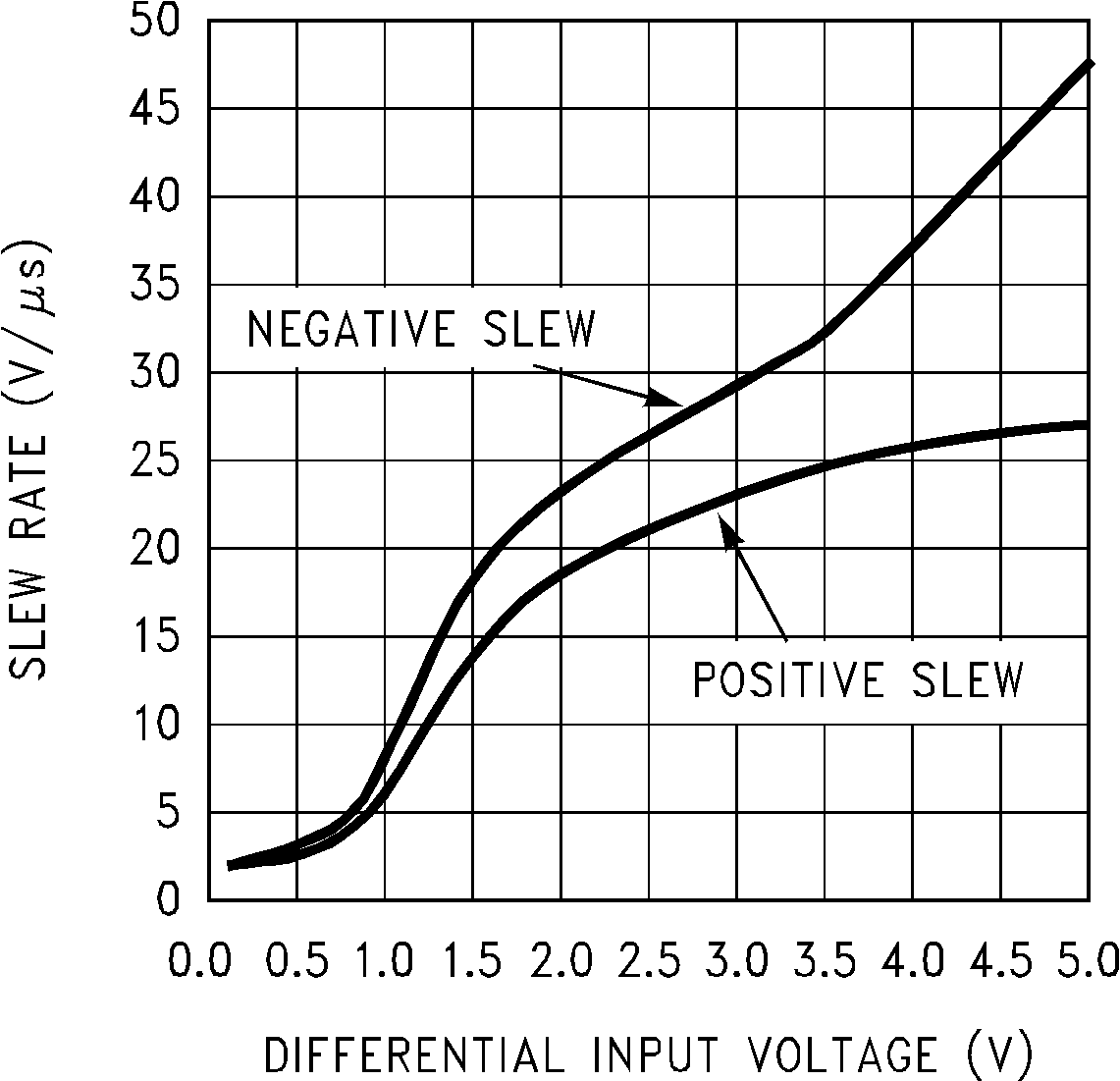

Figure 29. 壓擺率與差分 VIN 間的關系
VS = ±12V
在較高的電源電壓和較低的增益下，輸入信號可能很大，此時這種效果最明顯。
這種加速動作在驅動大型容性負載時可增加系統的穩定性。
