容性負載會降低所有運算放大器的相位裕度。導致此問題的原因是放大器的輸出電阻和負載電容形成的 R-C 相位滯后網絡。這可能導致過沖、振鈴和振蕩。壓擺率限制也會導致額外的滯后。大多數具有固定最大壓擺率的運算放大器在驅動容性負載時,即使差分輸入電壓升高,也會使滯后不斷增加。使用 LM6132 時,該滯后會引起壓擺率升高。壓擺率的增加會使輸入之后的輸出保持得更好。這可以有效減少相位滯后。當輸出跟上輸入后,差分輸入電壓會下降,而放大器迅速趨穩。

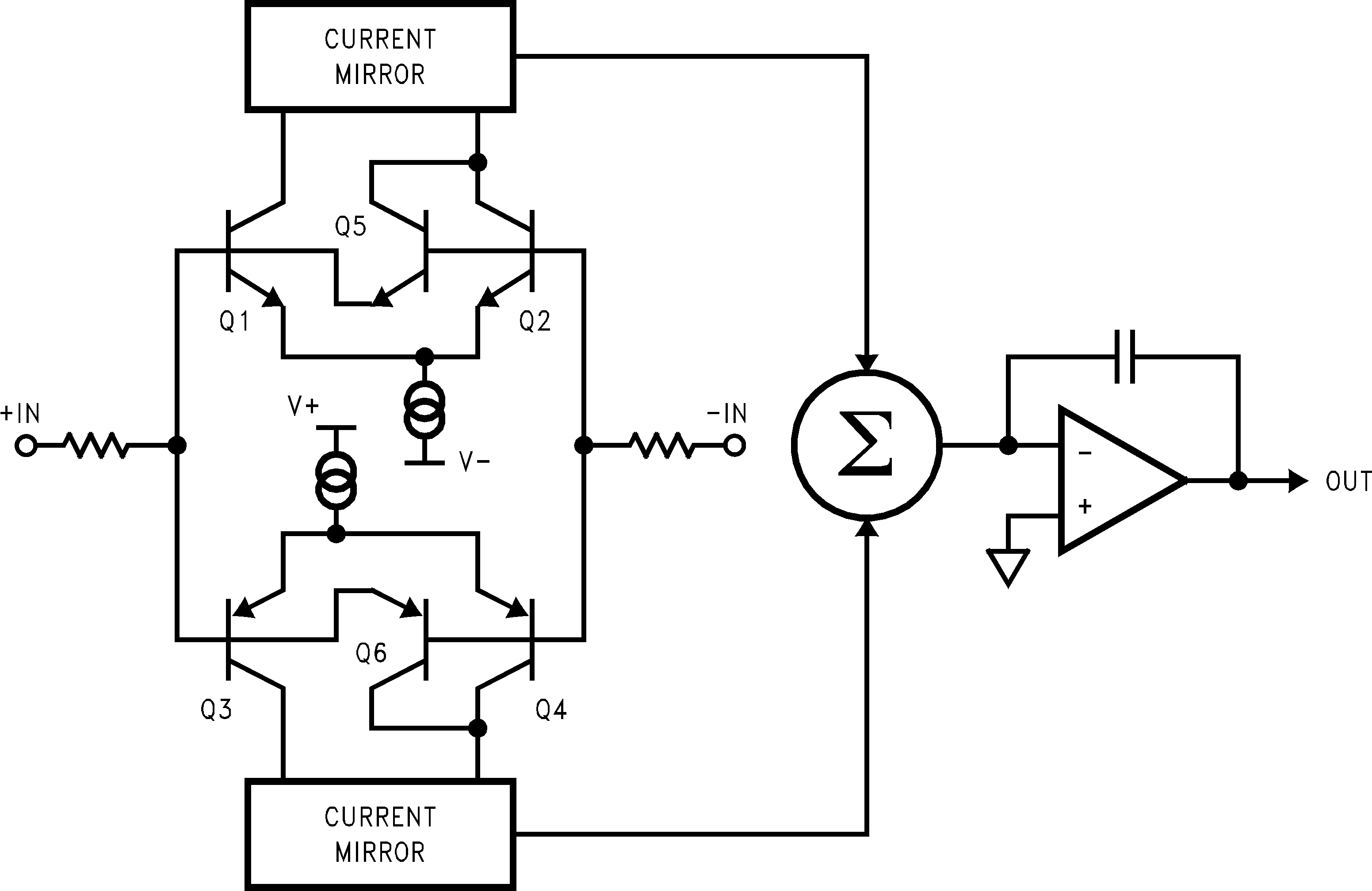

Figure 30. 內部框圖 這些 特性 讓 LM6132 能夠在單位增益下驅動高達 500pF 的容性負載而不出現振蕩。示波器圖(Figure 31 和Figure 32)顯示了驅動 500pF 負載的 LM6132。在Figure 31 中,下面一條跡線反映的是沒有容性負載的情況,而上面一條跡線反映的是負載為 500pF 的情況。這里使用的是 ±12V 電源,脈沖為 20VPP。使用 39pF 的 Cf 可獲得出色的響應。在Figure 32 中,電源電壓已降低到 ±2.5V,脈沖為 4VPP,且 CF 為 39pF。在電路板布局完成后應該能實現補償電容器的最佳值,因?yàn)樵撝等Q于電路板雜散電容、反饋電阻值、閉環增益以及某種程度上的電源電壓。
所有運算放大器的另一個共同映像是由反饋電阻器和輸入電容引起的相移。這種相移也會降低相位裕度。在電容器放置在反饋電阻器上時,這種影響與容性負載的影響將同時得到處理。

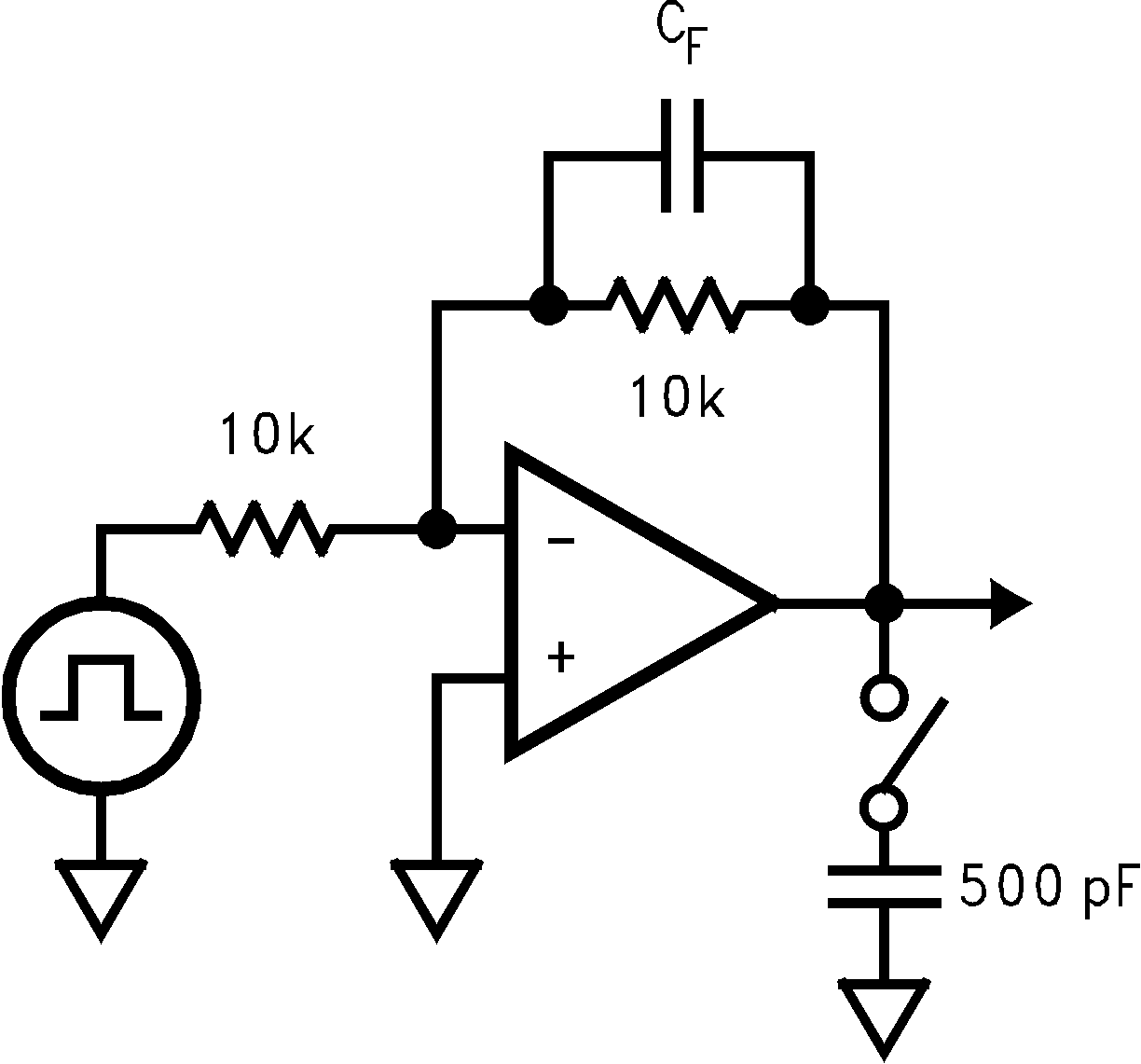

Figure 33 所示的電路用于Figure 31 和Figure 32。

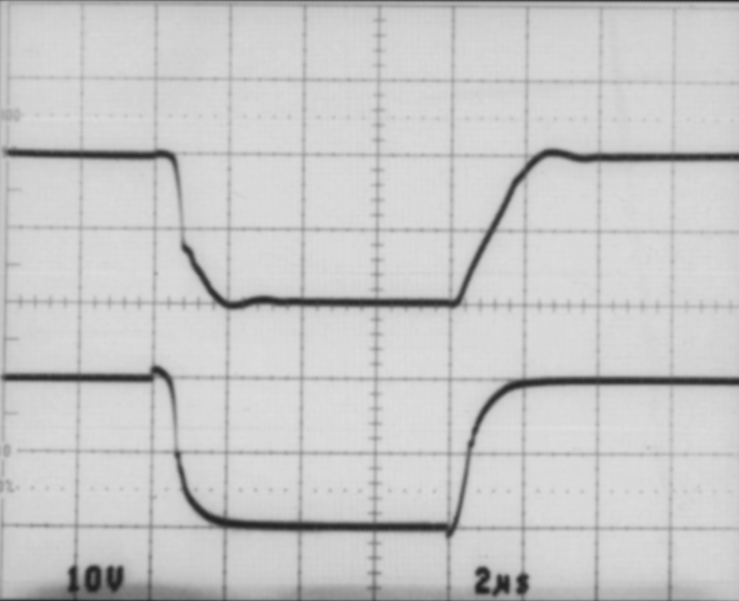

Figure 31. 20 伏階躍響應:

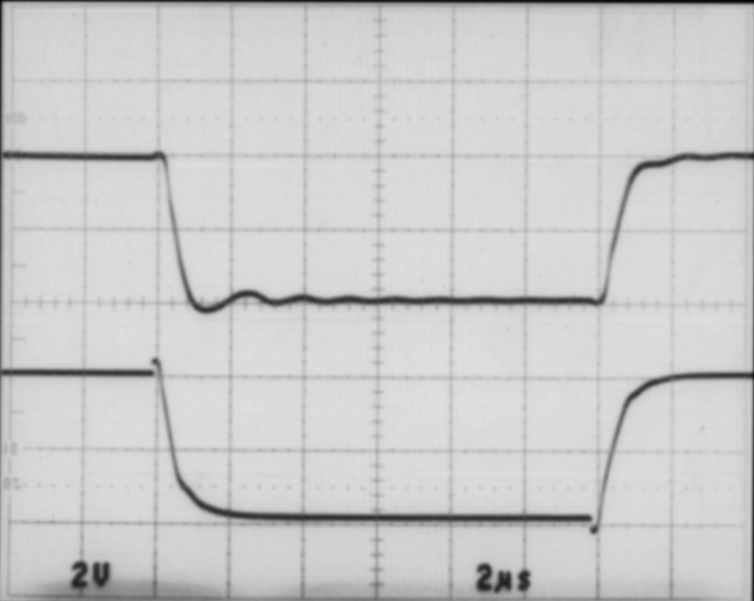

Figure 32. 4 伏階躍響應:

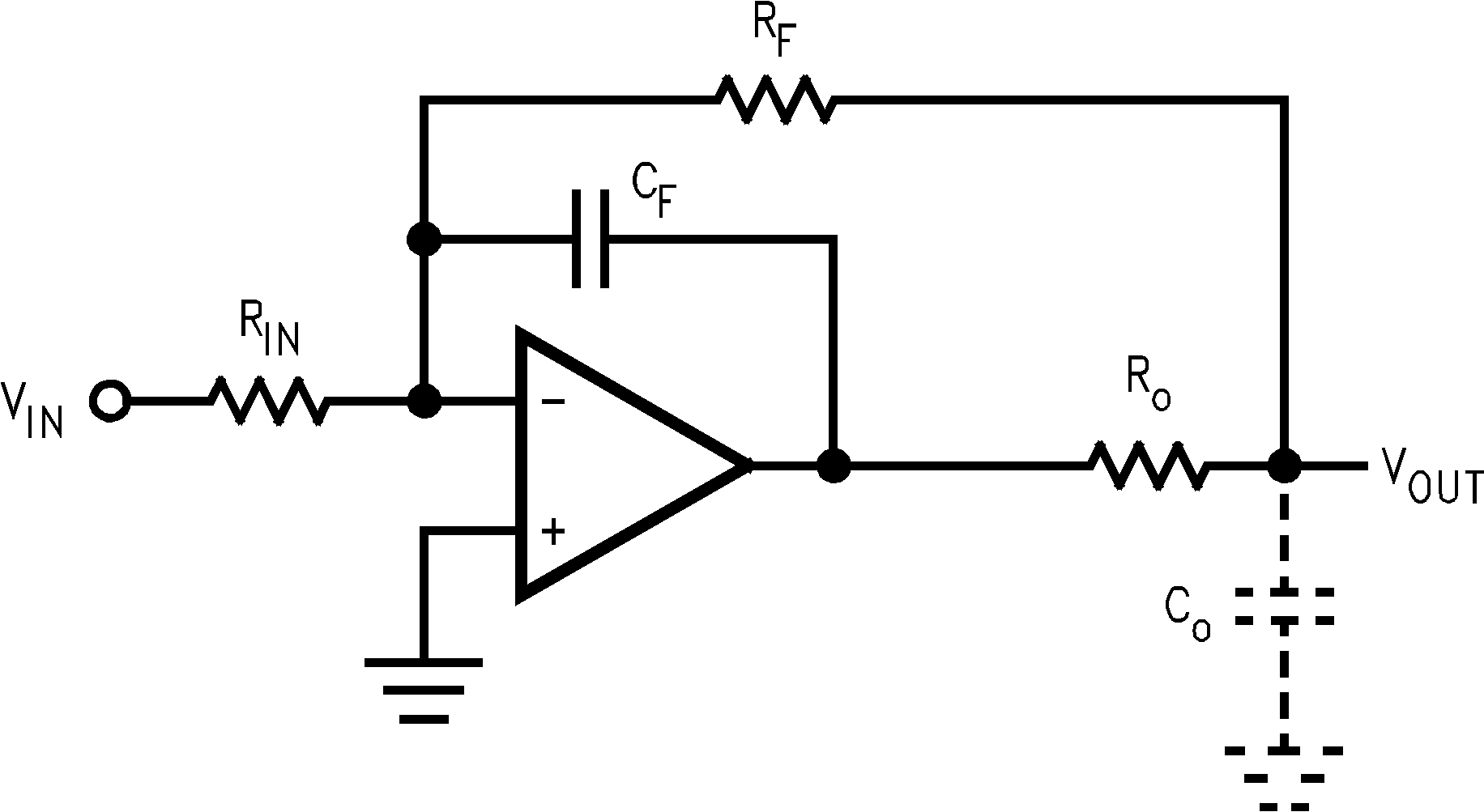

Figure 33. 容性負載測試電路 Figure 34 顯示了一種應對負載電容 (CO) 影響的方法:在輸出端添加隔離電阻器 RO 并在輸出端和反相輸入引腳之間直接添加反饋電容器 CF 。反饋電容器 CF 可應對由 RO 和 CO 引入的極點問題,使輸出波形中的振鈴最小化,而反饋電阻器 RF 可應對由 RO 引入的直流不準確問題。根據負載電容的大小,通常選擇介于 100Ω 至 1kΩ 之間的 RO 值。
Figure 34. 容性負載補償技術
