8.2.2.3 二極管選型
整流二極管必須始終具有較低的正向電壓，以便最大限度提升轉換器輸出電壓。但在 ISO774xTx-Q1 等高頻轉換應用中使用時，二極管還必須具有較短的恢復時間。肖特基二極管同時滿足這兩個要求，因此強烈建議在推挽式轉換器設計中使用肖特基二極管。對于低壓應用以及不超過 85℃ 的環境溫度而言，低成本的肖特基整流器 MBR0520L 是一個不錯的選擇，在 100mA 正向電流下的正向電壓典型值為 275mV。對于較高的輸出電壓（例如：±10V 及以上），可使用能夠提供更高直流阻斷電壓（30V）的 MBR0530。
實驗室測量結果表明，溫度高于 100℃ 時，上述肖特基二極管的漏電流將會顯著增加。該等條件會導致熱失控，進而導致整流器輸出電壓崩潰。因此，環境溫度高于 85℃ 時，可使用較低的漏電流肖特基二極管（例如：RB168MM-40）。

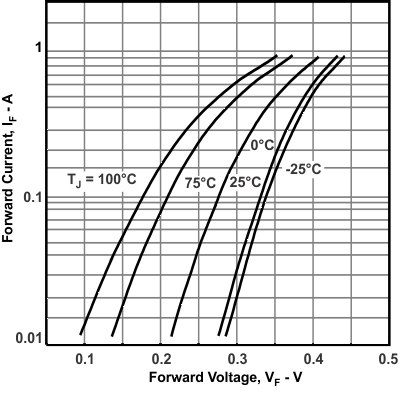

圖 8-2 MBR0520L 的二極管正向特性
圖 8-3 MBR0530 的二極管正向特性
