6 參數測量信息
A. 輸入脈沖由具有以下特性的發生器提供：PRR ≤ 50kHz，50% 占空比，tr ≤ 3ns，tf ≤ 3ns，ZO = 50Ω。輸入端需要 50Ω 電阻器來端接輸入發生器信號。實際應用中并不需要 50Ω 電阻器。
B. CL = 15pF 并包含 ±20% 范圍內的儀表和設備電容。
圖 6-1 開關特性測試電路和電壓波形
A. CL = 15pF 并包含 ±20% 范圍內的儀表和設備電容。
B. 電源電壓斜升速率 = 10mV/ns
圖 6-2 默認輸出延時時間測試電路和電壓波形
A. CL = 15pF 并包含 ±20% 范圍內的儀表和設備電容。
圖 6-3 共模瞬態抗擾度測試電路
圖 6-4 非穩壓輸出測量電路（TP1）

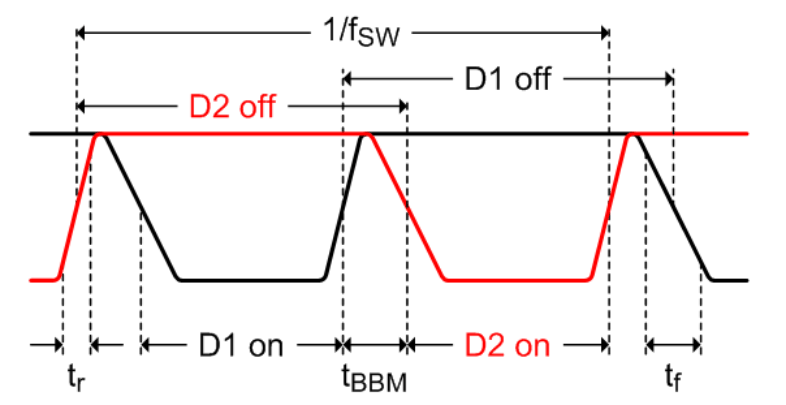

圖 6-5 時序圖
圖 6-6 適用于 FSW、V（SLEW）以及 tBBM 的測試電路
圖 6-7 I（SLEW）測試設置
