3 說明
ISO772x 器件是一款高性能雙通道數字隔離器，可提供符合 UL 1577 標準的 5000VRMS（DW 和 DWV ）和 3000VRMS（D 封裝）隔離額定值。該系列包含的器件具有符合 VDE、CSA、TUV 和 CQC 標準的增強絕緣等級。ISO7721B 器件專為僅需要基礎型絕緣等級的應用而設計。

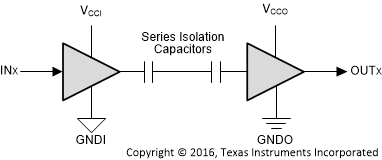

在隔離互補金屬氧化物半導體 (CMOS) 或者低電壓互補金屬氧化物半導體 (LVCMOS) 數字 I/O 的同時，ISO772x 器件還可提供高電磁抗擾度和低輻射，同時具備低功耗特性。每條隔離通道的邏輯輸入和輸出緩沖器均由雙電容二氧化硅 (SiO2) 絕緣柵相隔離。ISO7720 器件具有兩條同向通道，而 ISO7721 器件具有兩條反向通道。如果輸入功率或信號出現損失，不帶后綴 F 的器件默認輸出高電平，帶后綴 F 的器件默認輸出低電平。有關更多詳細信息，請參閱器件功能模式 部分。
這些器件與隔離式電源結合使用，有助于防止 RS-485、RS-232、CAN 等數據總線損壞敏感電路。憑借創新型芯片設計和布線技術，ISO772x 器件的電磁兼容性得到了顯著增強，可緩解系統級 ESD、EFT 和浪涌問題并符合輻射標準。ISO772x 系列器件可提供 16 引腳 SOIC 寬體 (DW)、8 引腳 SOIC 寬體 (DWV) 和 8 引腳 SOIC 窄體 (D) 封裝。
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| ISO7720、ISO7721 ISO7721F、ISO7721F | D (8) | 4.90 mm × 3.91 mm |
| DWV (8) | 5.85mm × 7.50mm | |
| DW (16) | 10.30mm × 7.50mm | |
| ISO7721B、ISO7721FB | DW (16) | 10.30mm × 7.50mm |
