ZHCSFQ6G November 2016 – May 2024 ISO7720 , ISO7721
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 引腳配置和功能
-
6 規格
- 6.1 絕對最大額定值
- 6.2 ESD 額定值
- 6.3 建議運行條件
- 6.4 熱性能信息
- 6.5 功率等級
- 6.6 絕緣規格
- 6.7 安全相關認證
- 6.8 安全限值
- 6.9 電氣特性 - 5V 電源
- 6.10 電源電流特性 - 5V 電源
- 6.11 電氣特性 - 3.3V 電源
- 6.12 電源電流特性 - 3.3V 電源
- 6.13 電氣特性 - 2.5V 電源?
- 6.14 電源電流特性 - 2.5V 電源
- 6.15 開關特性 - 5V 電源
- 6.16 開關特性 - 3.3V 電源
- 6.17 開關特性 - 2.5V 電源
- 6.18 絕緣特性曲線
- 6.19 典型特性
- 7 參數測量信息
- 8 詳細說明
- 9 應用和實施
- 10電源相關建議
- 11布局
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- D|8
- DWV|8
- DW|16
散熱焊盤機械數據 (封裝 | 引腳)
- DW|16
訂購信息
5 引腳配置和功能
圖 5-1 ISO7720 DW 封裝16 引腳 SOIC頂視圖

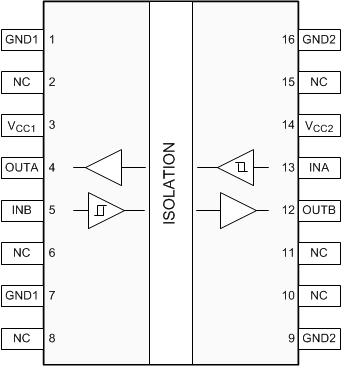

圖 5-2 ISO7721 DW 封裝16 引腳 SOIC頂視圖
圖 5-3 ISO7720 D 和 DWV 封裝8 引腳 SOIC頂視圖
圖 5-4 ISO7721 D 和 DWV 封裝8 引腳 SOIC頂視圖表 5-1 引腳功能
| 引腳 | I/O(1) | 說明 | ||||
|---|---|---|---|---|---|---|
| 名稱 | DW 封裝 | D、DWV 封裝 | ||||
| ISO7720 | ISO7721 | ISO7720 | ISO7721 | |||
| GND1 | 1、7 | 1、7 | 4 | 4 | — | VCC1 的接地連接 |
| GND2 | 9 | 9 | 5 | 5 | — | VCC2 的接地連接 |
| 16 | 16 | |||||
| INA | 4 | 13 | 2 | 7 | I | 輸入，通道 A |
| INB | 5 | 5 | 3 | 3 | I | 輸入，通道 B |
| NC | 2、6、8、10、11、15 | 2、6、8、10、11、15 | — | — | — | 未連接 |
| OUTA | 13 | 4 | 7 | 2 | O | 輸出，通道 A |
| OUTB | 12 | 12 | 6 | 6 | O | 輸出，通道 B |
| VCC1 | 3 | 3 | 1 | 1 | — | 電源，VCC1 |
| VCC2 | 14 | 14 | 8 | 8 | — | 電源，VCC2 |
(1) I = 輸入，O = 輸出
