3 說明

ISO721-Q1 和 ISO722-Q1 器件是數字隔離器，其邏輯輸入和輸出緩沖器由二氧化硅 (SiO₂) 絕緣柵進行隔離。該隔離柵可提供符合 VDE 0884-17 標準、高達 4000V_PK 的電隔離。與隔離式電源一起使用時，這些器件可防止數據總線或者其他電路上的噪聲電流進入本地接地并且干擾或損壞敏感電路。

對二進制輸入信號進行調理并轉換為平衡的信號，然后由隔離層進行差分?？缭皆摳綦x層，差分比較器可接收邏輯轉換信息，然后相應地設置或重置觸發器和輸出電路。電路將跨越隔離層發送定期更新脈沖，以提供適當?shù)闹绷鬏敵鲭娖健?/p>

如果沒有接收到該直流刷新脈沖的時間超過 4μs，則輸入被視為未通電或未被主動驅動，失效防護電路會將輸出驅動至邏輯高電平狀態。

這些器件需要兩個 3.3V 和 5V 電源電壓或二者的任意組合。通過 3.3V 電源供電時，所有輸入均可耐受 5V 電壓，所有輸出均為 4mA CMOS。

ISO722-Q1 器件包含一個低電平有效輸出使能端，當被驅動至高邏輯電平時，該使能端會將輸出置于高阻抗?fàn)顟B(tài)并關閉內部偏置電路以節省功耗。

ISO721-Q1 和 ISO722-Q1 器件具有 TTL 輸入閾值，并且在輸入端具有噪聲濾波器，可防止持續時間高達 2ns 的瞬態脈沖傳遞到器件的輸出端。

ISO721-Q1 和 ISO722-Q1 器件在 –40°C 至 +125°C 的環境溫度范圍內運行。

封裝信息

器件型號⁽¹⁾	封裝	本體尺寸（標稱值）	封裝尺寸⁽²⁾
ISO721-Q1	D（SOIC，8）	4.90mm × 3.91mm	4.9mm × 6mm
ISO722-Q1	D（SOIC，8）	4.90mm × 3.91mm	4.9mm × 6mm

(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

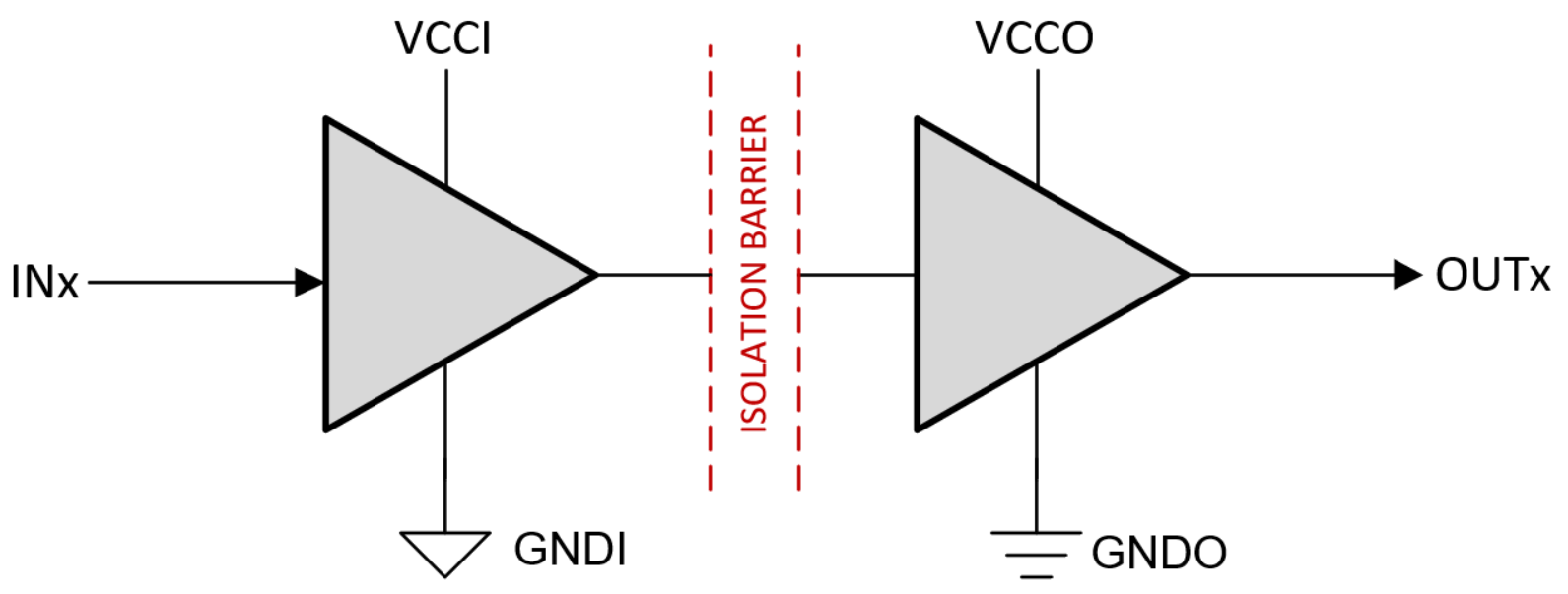

簡化版原理圖
