6.16 典型特性

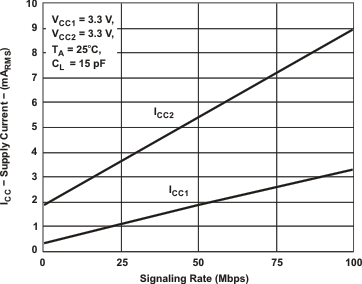

圖 6-1 RMS 電源電流與信令速率間的關系
圖 6-3 傳播延遲與自然通風條件下的溫度間的關系

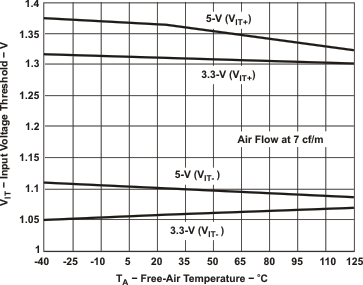

圖 6-5 輸入閾值電壓與自然通風條件下溫度間的關系

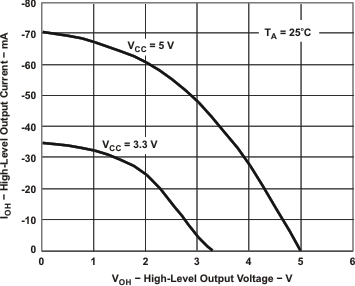

圖 6-7 高電平輸出電流與高電平輸出電壓間的關系

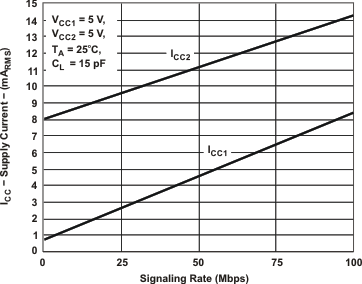

圖 6-2 RMS 電源電流與信令速率間的關系

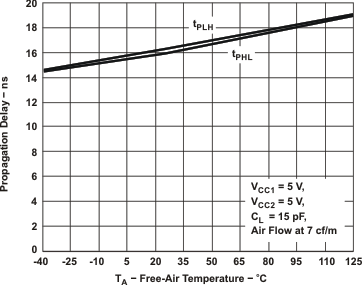

圖 6-4 傳播延遲與自然通風條件下的溫度間的關系

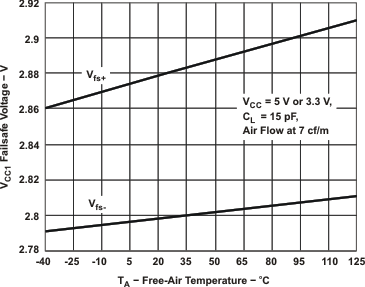

圖 6-6 VCC1 失效保護閾值電壓與自然通風條件下的溫度間的關系

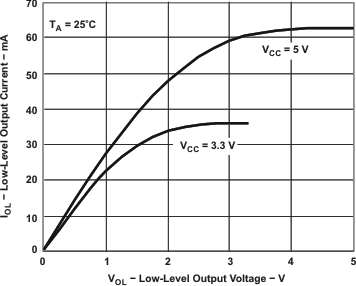

圖 6-8 低電平輸出電流與低電平輸出電壓間的關系
