ZHCSRF0 December 2022 DS90LVRA2
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Parameter Measurement Information
- 8 Detailed Description
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12Device and Documentation Support
- 13Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
- DEM|8
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
DS90LVRA2 是一款專為需要高輸入共模范圍、高數據速率和具有壓擺率控制 CMOS 輸出的應用而設計的雙路 CMOS 差分線路接收器。該器件旨在利用低電壓差分信號 (LVDS) 技術支持 600Mbps (300MHz) 的數據速率。
DS90LVRA2 可接受低電壓（350mV 典型值）差分輸入信號，并根據電源電壓將其轉換為 1.8V CMOS 輸出電平。DS90LVRA2 采用直通式設計，可簡化 PCB 布局。
DS90LVRA2 和配套的 LVDS 線路驅動器 DS90LV027AQ 可為高速點對點接口應用提供針對高功耗 PECL/ECL 器件的全新替代方案。
封裝信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DS90LVRA2 | DEM（WSON，8） | 2.00mm × 2.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

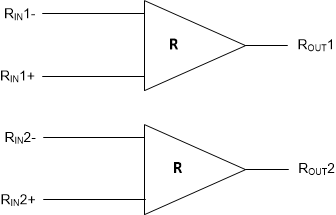

功能圖
