7.5.2 使用快速重新配置接口
FR 接口提供快速的只寫訪問來配置 NCO 頻率和同步。FR 接口與 SPI 接口類似，但每個時鐘周期發送 4 位。圖 7-60 展示了 FR 時序圖。它使用 R/W 位（對于該器件始終為寫操作）、事務同步位 (FRS) 和 14 位地址，后跟一定數量的數據字節。地址在每個數據字節后遞減（與小端字節序一致）。該接口可按字節尋址，數據在每個字節后提交。FR 接口每時鐘占用 4 位（一個半字節）。對于多半字節字段，系統會首先發送數據的半字節最高有效位。當事務同步位 (FRS) 被置位時，NCO_SYNC_SRC 寄存器字段中指定的同步事件發生在 FRCS 的上升沿。在第一個數據字節完成之前結束的事務可能不會觸發同步事件。

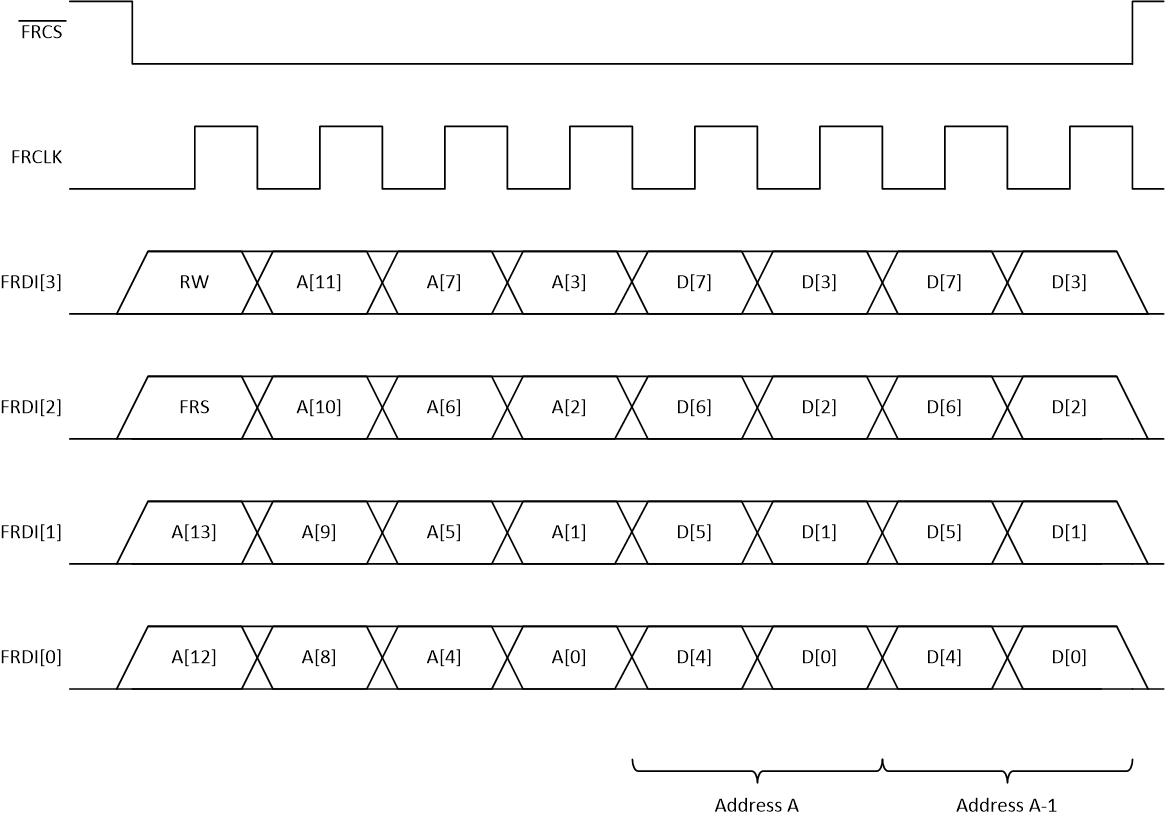

圖 7-60 FR 接口時序圖表 7-31 中列出了 FR 接口寄存器。有兩個寄存器可以更改 NCO 頻率 - FR_FREQL[3:0] 為 64 位（對于每個 NCO），會更改整個頻率字。FR_FREQS[3:0] 為 32 位（對于每個 NCO），僅會更改頻率字的高 32 位，從而實現更快的頻率變化。
| 地址 | 名稱 | 說明 |
|---|---|---|
| 0x00FF | FR_NCO_AR | FR NCO 累加器復位（默認值：0x0f) [7:4] 保留 [3:0] FR_NCO_AR 對于每個位 FR_NCO_AR[n]，如果置位，NCOn 的累加器在 NCO_SYNC_SRC 指定的每個同步事件上都會復位。 注意：當 FR_EN=0 時，該寄存器無效。 |
| 0x0100-0x011F | FR_FREQL[3:0] | NCO 累加器的 FR 64 位頻率（FR_FREQL[n]=0x00 時的默認值） FR_FREQL[0] 的頻率設置位于最低地址。 [63:0] FR_FREQL[n] 當 FR_EN=1 時，使用該寄存器代替 FREQ[n]。對該寄存器高 32 位的更改也會更改 FR_FREQS[n]。 注意：直到 NCO_SYNC_SRC 指定的下一個同步事件發生之后，對該寄存器的更改才會生效。 注意：當 FR_EN=0 時，該寄存器無效。 |
| 0x0120-0x0127 | FR_PHASE[3:0] | NCO 累加器的 FR 相位（FR_PHASE[n]=0x0000 時的默認值） FR_PHASE[0] 的相位設置位于最低地址。 [15:0] FR_PHASE[n] 當 FR_EN=1 時，使用該寄存器代替 PHASE[n]。 注意：直到 NCO_SYNC_SRC 指定的下一個同步事件發生之后，對該寄存器的更改才會生效。 注意：當 FR_EN=0 時，該寄存器無效。 |
| 0x0128-0x0137 | FR_FREQS[3:0] | NCO 累加器的 FR 32 位頻率（FR_FREQS[n]=0x00 時的默認值） FR_FREQS[0] 的頻率設置位于最低地址。 [31:0] FR_FREQS[n] 當 FR_EN=1 時，使用該寄存器代替 FREQ[n]。對該寄存器的更改也會更改 FR_FREQL[n] 的高 32 位。該寄存器僅控制頻率的高 32 位。頻率的低 32 位始終由 FR_FREQL[n] 控制。 注意：直到 NCO_SYNC_SRC 指定的下一個同步事件發生之后，對該寄存器的更改才會生效。 注意：當 FR_EN=0 時，該寄存器無效。 |
