ZHCSGI4B August 2017 – February 2022 CSD22205L
PRODUCTION DATA
- 1特性
- 2應用
- 3說明
- 4Revision History
- 5Specifications
- 6Device and Documentation Support
- 7Mechanical, Packaging, and Orderable Information
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- YMG|4
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
這款 -8V、8.2mΩ、1.2mm × 1.2mm 基板柵格陣列 (LGA) NexFET? 器件設計用于在超薄且具有出色散熱特性的超小外形尺寸封裝內提供更低的導通電阻和柵極電荷?；鍠鸥耜嚵?(LGA) 封裝是一種帶有金屬接觸板（而非焊球）的器件芯片級封裝。

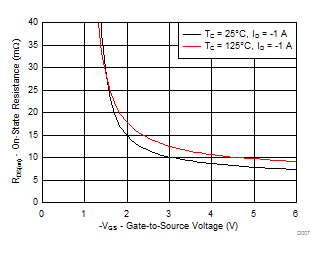

RDS(on) 與 VGS 之間的關系
RDS(on) 與 VGS 之間的關系產品概要
| TA = 25°C | 值 | 單位 | ||
|---|---|---|---|---|
| VDS | 漏源電壓 | –8 | V | |
| Qg | 柵極電荷總量 (–4.5V) | 6.5 | nC | |
| Qgd | 柵極電荷（柵極到漏極） | 1.0 | nC | |
| RDS(on) | 漏源導通電阻 | VGS = –1.5V | 30 | m? |
| VGS = –1.8V | 20 | |||
| VGS = –2.5V | 11.5 | |||
| VGS = –4.5V | 8.2 | |||
| VGS(th) | 閾值電壓 | –0.7 | V | |
器件信息(1)
| 器件 | 數量 | 介質 | 封裝 | 配送 |
|---|---|---|---|---|
| CSD22205L | 3000 | 7 英寸卷帶 | 1.20mm × 1.20mm 基板柵格陣列 封裝 | 卷帶包裝 |
| CSD22205LT | 250 |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
絕對最大額定值
| TA = 25°C | 值 | 單位 | |
|---|---|---|---|
| VDS | 漏源電壓 | –8 | V |
| VGS | 柵源電壓 | –6 | V |
| ID | 持續漏極電流(1) | –7.4 | A |
| IDM | 脈沖漏極電流(2) | –71 | A |
| PD | 功率耗散(1) | 0.6 | W |
| TJ、 Tstg | 工作結溫， 貯存溫度 | –55 至 150 | °C |
(1) RθJA = 225°C/W（覆銅面積最小時的值）。
(2) 脈寬 ≤ 100μs，占空比 ≤ 1%。

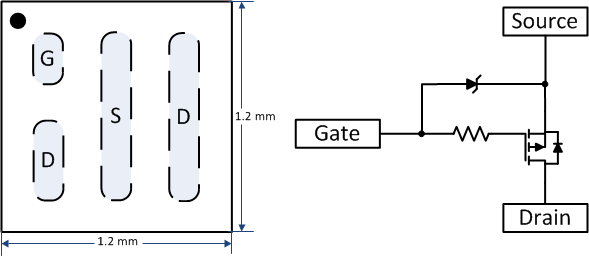

圖 3-1 頂視圖和電路配置
