ZHCSAF2D October 2012 – September 2015 CSD17313Q2Q1
PRODUCTION DATA.
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- DQK|6
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息

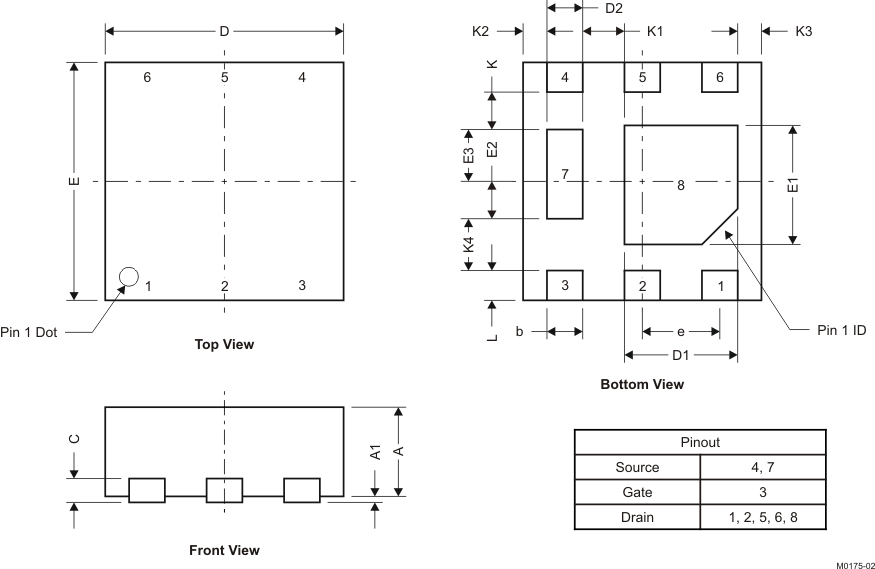

7.1 Q2 封裝尺寸
| DIM | 毫米 | 英寸 | ||||
|---|---|---|---|---|---|---|
| 最小值 | 標稱值 | 最大值 | 最小值 | 標稱值 | 最大值 | |
| A | 0.700 | 0.750 | 0.800 | 0.028 | 0.030 | 0.032 |
| A1 | 0.000 | 0.050 | 0.000 | 0.002 | ||
| b | 0.250 | 0.300 | 0.350 | 0.010 | 0.012 | 0.014 |
| C | 0.203 典型值 | 0.008 典型值 | ||||
| D | 2.000 典型值 | 0.080 典型值 | ||||
| D1 | 0.900 | 0.950 | 1.000 | 0.036 | 0.038 | 0.040 |
| D2 | 0.300 典型值 | 0.012 典型值 | ||||
| E | 2.000 典型值 | 0.080 典型值 | ||||
| E1 | 0.900 | 1.000 | 1.100 | 0.036 | 0.040 | 0.044 |
| E2 | 0.280 典型值 | 0.0112 典型值 | ||||
| E3 | 0.470 典型值 | 0.0188 典型值 | ||||
| e | 0.650 BSC | 0.026 典型值 | ||||
| K | 0.280 典型值 | 0.0112 典型值 | ||||
| K1 | 0.350 典型值 | 0.014 典型值 | ||||
| K2 | 0.200 典型值 | 0.008 典型值 | ||||
| K3 | 0.200 典型值 | 0.008 典型值 | ||||
| K4 | 0.470 典型值 | 0.0188 典型值 | ||||
| L | 0.200 | 0.25 | 0.300 | 0.008 | 0.010 | 0.012 |
