ZHCSXP4A December 1998 – December 2024 CD54AC299 , CD54ACT299 , CD74AC299 , CD74AC323 , CD74ACT299
PRODUCTION DATA
3 引腳配置和功能

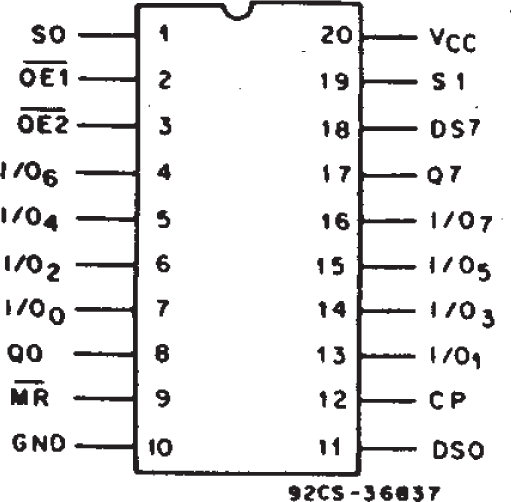

圖 3-1 端子分配引腳功能
| 引腳 | 1 類 | 說明 | |
|---|---|---|---|
| 編號 | 名稱 | ||
| 1 | SO | I | 模式選擇 0 |
| 2 | !OE1 | I | 輸出使能，低電平有效 |
| 3 | !OE2 | I | 輸出使能，低電平有效 |
| 4 | I/O6 | O | 并行數據輸入/輸出 |
| 5 | I/O4 | O | 并行數據輸入/輸出 |
| 6 | I/O2 | O | 并行數據輸入/輸出 |
| 7 | I/O0 | O | 并行數據輸入/輸出 |
| 8 | Q0 | O | 串行輸出 |
| 9 | !MR | I | 主復位、低電平有效 |
| 10 | GND | - | 接地 |
| 11 | DSO | I | 串行數據輸入 |
| 12 | CP | I | 時鐘，上升沿觸發 |
| 13 | I/O1 | O | 并行數據輸入/輸出 |
| 14 | I/O3 | O | 并行數據輸入/輸出 |
| 15 | I/O5 | O | 并行數據輸入/輸出 |
| 16 | I/O7 | O | 并行數據輸入/輸出 |
| 17 | Q7 | O | 串行輸出 |
| 18 | DS7 | I | 串行數據輸入 |
| 19 | S1 | I | 模式選擇 |
| 20 | VCC | - | 電源 |
(1) 信號類型：I = 輸入，O = 輸出，I/O = 輸入或輸出
