5 參數測量信息

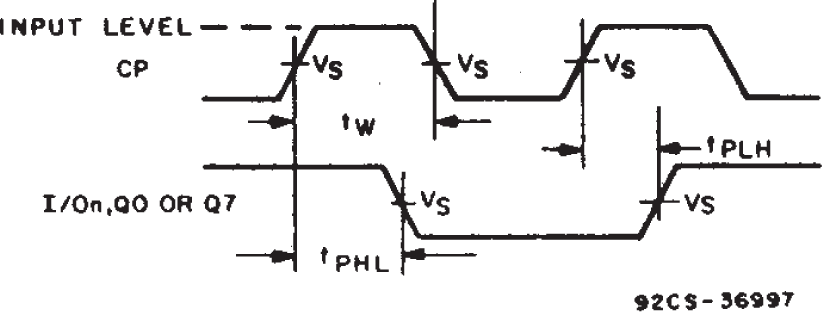

 圖 5-1 時鐘先決條件和傳播延遲 |
圖 5-2 時鐘先決條件和傳播延遲 |

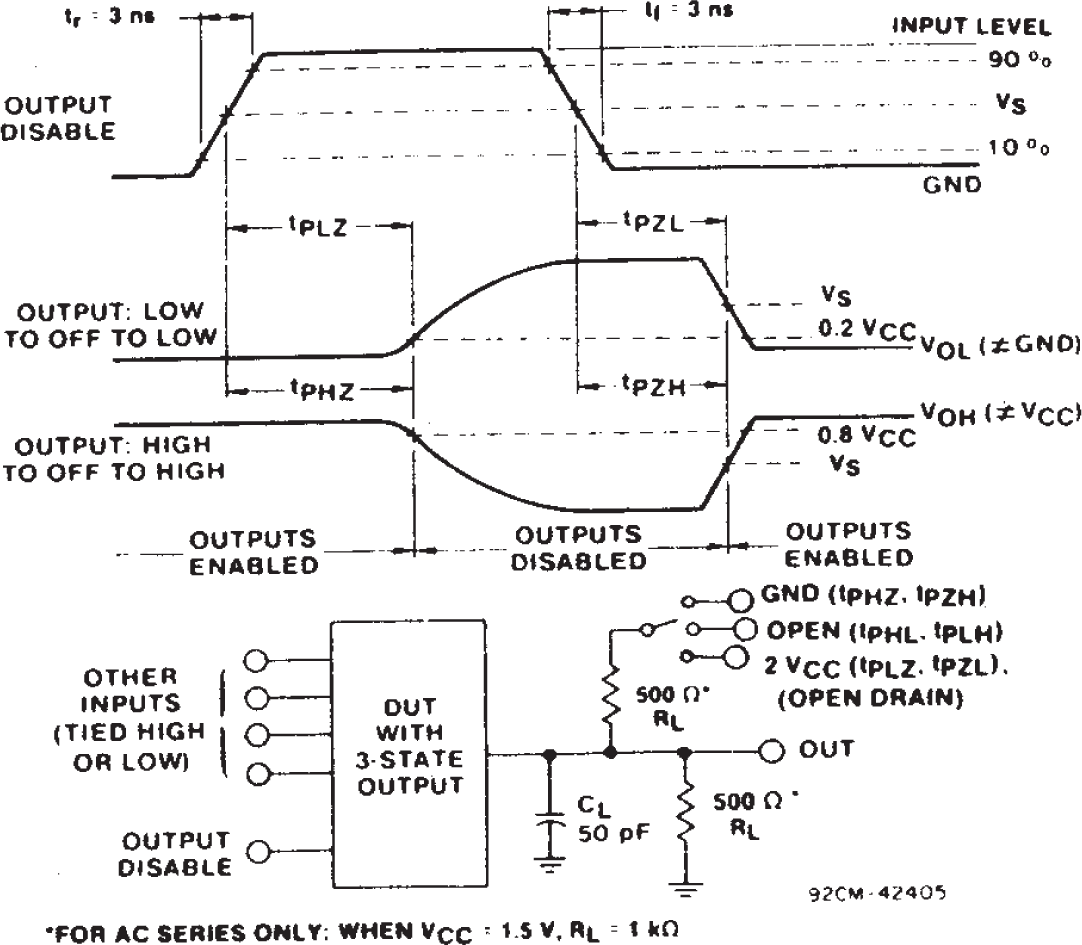

 圖 5-3 三態傳播延遲時間和測試電路 |

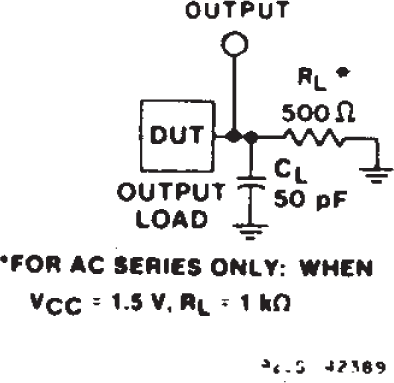

 圖 5-4 數據先決條件時間 圖 5-5 測試電路 |
| CD54/74AC | CD54/74ACT | |
|---|---|---|
| 輸入電平 | VCC | 3V |
| 輸入開關電壓 VS | 0.5VCC | 1.5V |
| 輸出開關電壓 VS | 0.5VCC | 0.5VCC |
