6.3.11.2 啟動條件和停止條件
所有事務均以 START (S) 開始，并以 STOP (P) 終止。當 SCL 為高電平時，SDA 線上從低電平到高電平的轉換將定義 START 條件。當 SCL 為高電平時，SDA 線上從低電平到高電平的轉換將定義 STOP 條件。
START 和 STOP 條件始終由控制器產生。總線在 START 條件之后被視為繁忙狀態，在 STOP 條件之后被視為空閑狀態。當滿足超時條件（例如啟動條件有效超過 2 秒并且沒有觸發停止條件）時，充電器 I 2 C 通信將自動復位，通信線路空閑，可進行另一次傳輸。

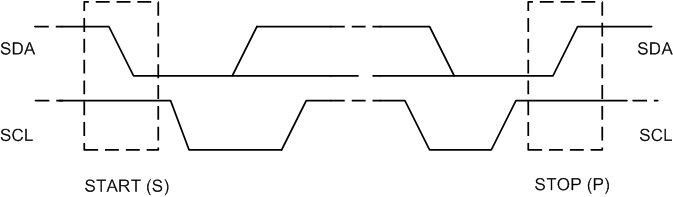

圖 6-8 I2C 總線上的 START 和 STOP 條件
