6.3.4 數字輸出
0V 差分輸入信號在理想狀態下會生成 50% 時間處于高電平的位流（由 1 和 0 組成）。50mV 差分輸入會生成 89.06% 時間處于高電平的位流（由 1 和 0 組成）。當分辨率為 16 位時，該百分比在理想情況下對應于代碼 58368。–50mV 差分輸入會生成 10.94% 時間處于高電平的位流（由 1 和 0 組成），并生成代碼 7168。這些輸入電壓也是 AMC3306M05-Q1 的指定線性范圍。如果輸入電壓值超出該范圍，則隨著量化噪聲的增大，調制器的輸出會表現出非線性行為。調制器輸出以輸入電壓 ≤ –64mV 的恒定 0 位流進行削波。在這種情況下，AMC3306M05-Q1 每 128 個時鐘周期生成一個 1，以指示器件工作正常。調制器輸出以輸入電壓 ≥ 64mV 的恒定 1 位流進行削波。在這種情況下，AMC3306M05-Q1 每 128 個時鐘周期生成一個 0，以指示器件工作正常。更多詳細信息，請參閱滿標量程輸入情況下的輸出行為 部分。圖 6-4 展示了輸入電壓與輸出調制器信號間的關系。

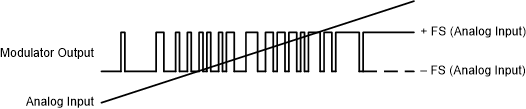

圖 6-4 AMC3306M05-Q1 調制器輸出與模擬輸入間的關系對于任何輸入電壓值（滿標量程輸入信號除外），使用方程式 1 計算輸出位流中 1 的密度。請參閱滿標量程輸入情況下的輸出行為 部分。
方程式 1.
