封裝信息

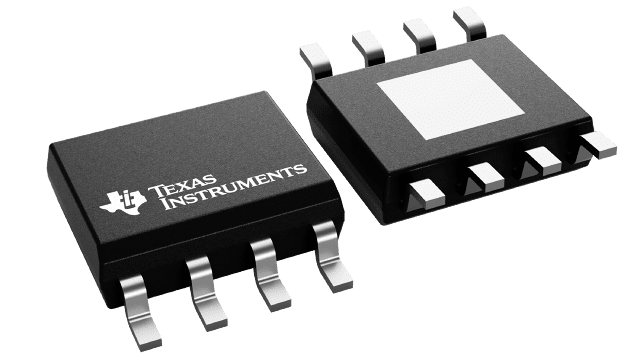

| 封裝 | 引腳 HSOIC (DDA) | 8 |
| 工作溫度范圍 (°C) -40 to 125 |
| 包裝數量 | 包裝 2,500 | LARGE T&R |
TPS7B4256-Q1 的特性
- 符合面向汽車應用的 AEC-Q100 標準：
- 溫度等級 1：–40°C 至 +125°C，T A
- 結溫：–40°C 至 +150°C，T J
- 寬輸入電壓范圍：
- 絕對最大電壓范圍：-40V 至 +45V
- 工作范圍：3V 至 40V
- 輸出電壓：
- 寬工作電壓范圍：2V 至 40V
- 輸出電壓靈活性：在分壓器配置中，使用外部電阻器可將 V OUT 調整為高于或低于基準的電壓值
- 最大輸出電流：70mA
- 非常嚴格的輸出跟蹤容差：6mV（最大值）
- 低壓降：70mA 時為 225mV（最大值）
- 組合了使能和基準功能
- 輕負載時低靜態電流：60µA
- 在各種陶瓷輸出電容值范圍內可保持穩定：
- C OUT 范圍：1µF 至 100µF
- ESR 范圍：1mΩ 至 2Ω
- 集成保護特性：
- 反向電流保護
- 反極性保護
- 過熱保護
- 提供輸出至地和輸出至電源短路保護
- 采用以下低熱阻 8 引腳封裝：
- HSOIC (DDA)，R θJA = 53.3°C/W
- SOIC (D)，R θJA = 101°C/W
TPS7B4256-Q1 的說明
TPS7B4256-Q1 是一款單片集成低壓降 (LDO) 電壓跟蹤器。該器件采用 8 引腳 SOIC 和 HSOIC 封裝。 TPS7B4256-Q1 旨在為汽車環境中的非板載傳感器供電。由于提供非板載電源的電纜發生故障的風險較高，因此器件配備了集成保護功能，可應對電池短路、反極性、輸出至地短路（電流限制）和過熱（熱關斷）等故障情況。該器件采用背對背 PMOS 拓?fù)洌瑹o需使用外部二極管，即可幫助防止出現導致反向電流的故障情況。該器件可承受 45V（絕對最大值）輸入電壓，并能經受住汽車負載突降瞬態條件的考驗。
該器件可在整個溫度范圍內跟蹤施加在可調節輸入引腳 (ADJ/EN) 上的基準電壓，并在 FB 引腳上具有非常嚴格的 6mV（最大值）容差。憑借這種跟蹤功能， TPS7B4256-Q1 可在高達 70mA 的負載下提供高精度電源電壓?；鶞?zhǔn)電壓可直接連接至 ADJ/EN 引腳，或通過 ADJ/EN 引腳的外部電阻分壓器調整為更低的電壓值（最低至 2V）。通過直接將 FB 引腳連至 OUT 引腳，輸出電壓可調整為 ADJ/EN 引腳電壓值（± 跟蹤容差）；通過 FB 和 OUT 引腳之間的電阻分壓器，輸出電壓可調整為更高的電壓值。
TPS7B4256-Q1 可對 ADC 基準電壓進行有效的緩沖，并通過長線纜安全傳輸此電壓（或其調整值）來為非板載傳感器供電。如果傳感器是比例式的，而且輸出由 ADC 進行采樣，則 TPS7B4256-Q1 所述特性將有助于顯著提高傳感器測量的可靠性和精度。
通過將 ADJ/EN 輸入引腳置于低電平， TPS7B4256-Q1 可切換至待機模式，從而將 LDO 的靜態電流消耗降至 3.5µA 以下。
