1 特性
2 應用
- 半橋、全橋、交錯正激和推挽隔離式轉換器
- 電信和數據通信電源
- 無線基站電源
- 服務器電源
- 工業電源系統
3 說明
UCC28251 PWM 控制器專為對預偏置啟動要求嚴格的高功率密度 應用 而設計。UCC28251 的集成型同步整流器控制輸出針對高效和高性能拓?fù)浣Y(jié)構，諸如半橋、全橋、交錯正激和推挽結構。與 UCC28251 一同使用的 UCC27210 半橋驅動器和 UCC2752x MOSFET 驅動器提供一個完整的電源轉換器解決方案。
UCC28251 是 UCC28250 PWM 控制器的功能性變體。UCC28251 在很大程度上保留了 UCC28250 的基本功能，同時經過設計增強了在離線式 400V 輸入 DC-DC 應用 和 48V 輸入全橋或半橋 應用中的性能。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| UCC28251 | 薄型小外形尺寸封裝 (TSSOP) (20) | 6.50mm x 4.40mm |
| VQFN (20) | 4.00mm x 4.00mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

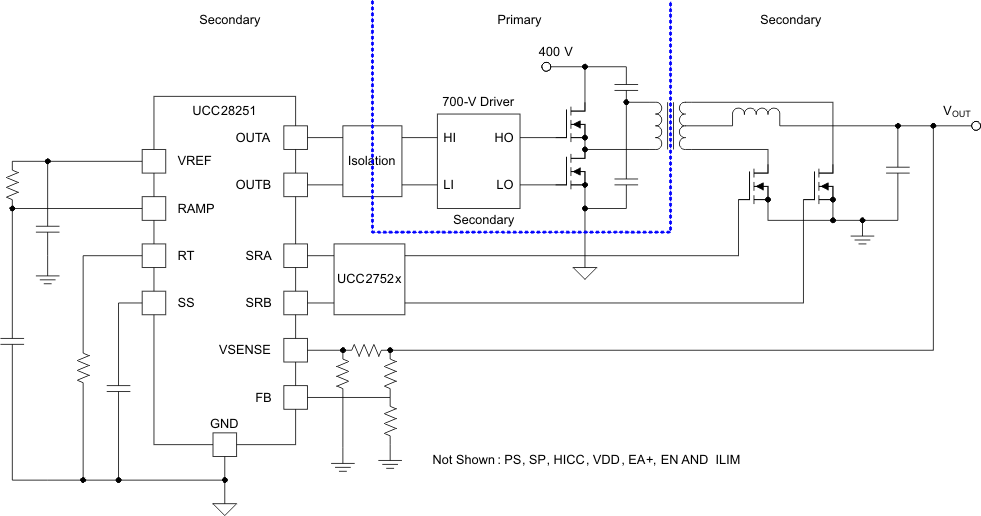

簡單應用圖（400V輸入DC 至 DC 轉換器）

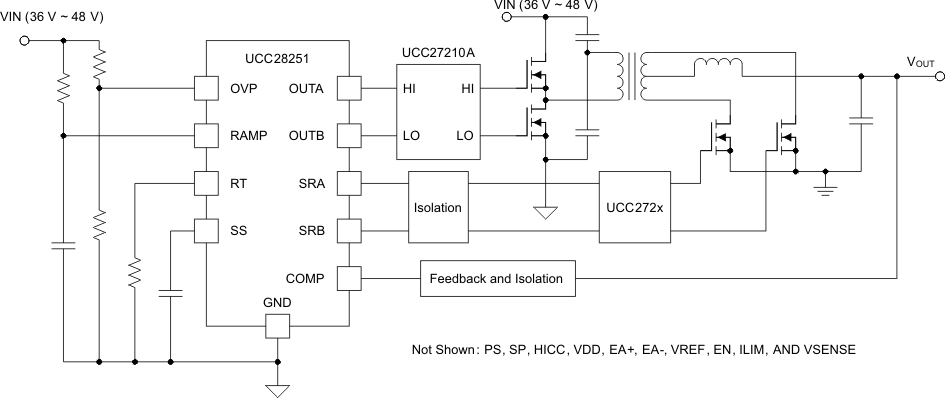

簡單應用圖（48V輸入DC 至 DC 轉換器）
