在工業家庭自動化充電器中實現納安級 IQ
通過使用互聯網連接設備來對電器和系統進行遠程監控和管理，我們的家居變得越來越智能?？梢曢T鈴是一種不可或缺的智能家居配件，它提供高清圖像和雙向音頻通信功能，讓房主可以通過智能手機與來訪者互動。大多數可視門鈴都通過硬接線連接到 12V 至 16V 電源，但當現有布線或變壓器陳舊或不兼容時，許多消費者都需要太陽能或電池供電的可視門鈴。為了支持無線連接和門鈴按鈕按壓操作，電池通常非常小。TI 的 BQ25622 和 BQ25638 降壓充電器在僅電池模式下的 IQ 為 1.5μA，在關斷模式下則為 100nA，通過電源路徑設計，可以在整個產品生命周期內盡可能地延長電池運行時間。

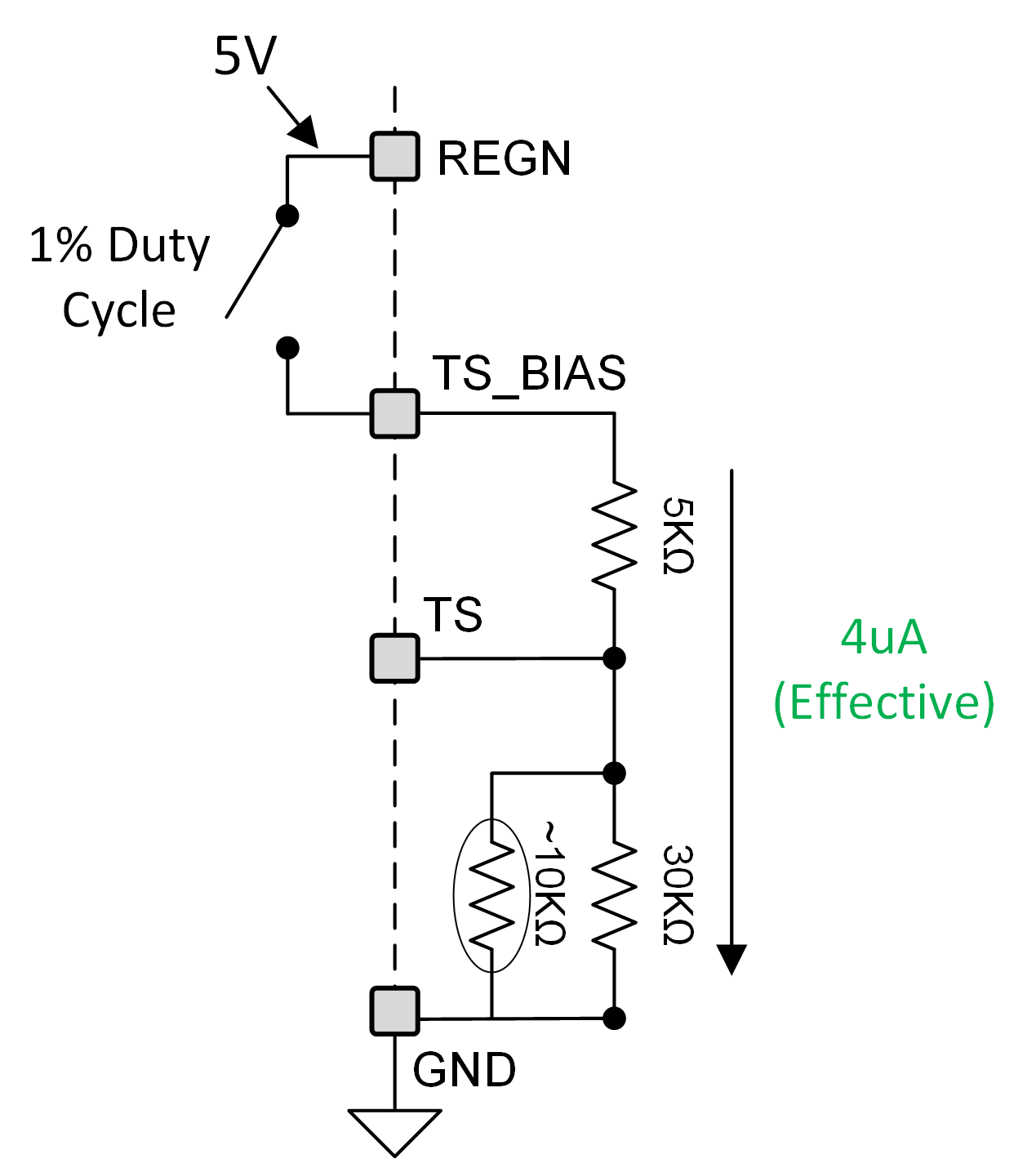

這些充電器僅在需要時啟用器件的基本功能，從而降低了 IQ，并且能夠通過 TS 引腳監測電池溫度，從而確保安全操作。如圖 2 所示，芯片內部的開關將連接到 TS_BIAS 引腳的外部熱敏電阻網絡與 5V REGN 引腳隔離開來。通過啟用占空比為 1% 的內部開關，該架構有助于消除影響充電器 I Q 的 99% 熱敏電阻偏置電流。

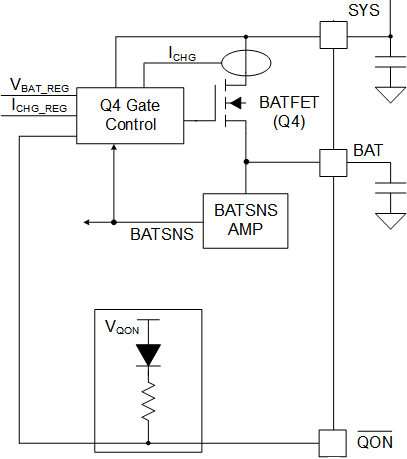

圖 2 BQ25622 和 BQ25638 中的 TS_BIAS 引腳。在運輸模式下關閉系統電壓，同時保持電池供電，可以進一步降低 IQ。如圖 3 所示，BQ25622 和 BQ25638 集成了一個雙向阻斷內部場效應晶體管 (FET) (Q4)，該晶體管將電池與處于關斷狀態的系統隔離開來。運輸模式不僅適用于產品即將出廠裝箱的情況，也適用于設備電池電量不足或用戶希望關閉產品電源的情況。
圖 3 BQ25620 方框圖
