2.2 評估板詳細信息：模擬輸出
模擬輸出路徑可配置為高頻路徑（來自 Mini-Circuits 的 MTX2-183+ 平衡-非平衡變壓器），這是 CHB 的默認設置。而低頻路徑（來自 Mini-Circuits 的 TCM2-63WX+ 平衡-非平衡變壓器）默認在 CHA 上。要使用任一平衡-非平衡變壓器，必須更改某些元件，以引導適當?shù)妮敵鲂盘?hào)。請參閱表 2-2。
每個模擬輸出路徑還能夠完全旁路兩個平衡-非平衡變壓器選項，并允許用戶以差分方式訪問輸出。要啟用此功能，必須更改某些元件。請參閱表 2-3。
表 2-2 更改元件以修改 DAC EVM 輸出路徑
| DAC 輸出通道 | 要移除的元件 | 要安裝的元件 |
|---|---|---|
| CHA - 單端 (MTX2-183+) | C52、C60、C17 | C1、C2、C3 = 0.1μF |
| CHA -差動（平衡-非平衡變壓器旁路） | R3、R5、C17 | R1、R9、R2 = 0Ω |
| CHB - 單端 (TCM2-63WX+) | C4、C6、C5 | C61、C62、C22 = 0.1μF |
| CHB -差動（平衡-非平衡變壓器旁路） | R13、R19、C5 | R11、R15、R12 = 0Ω |
每個模擬輸出路徑的每個輸出 P/N 引腳上都有一個寬帶偏置 T，以便在 DAC 支持的帶寬范圍內對輸出進行適當偏置。

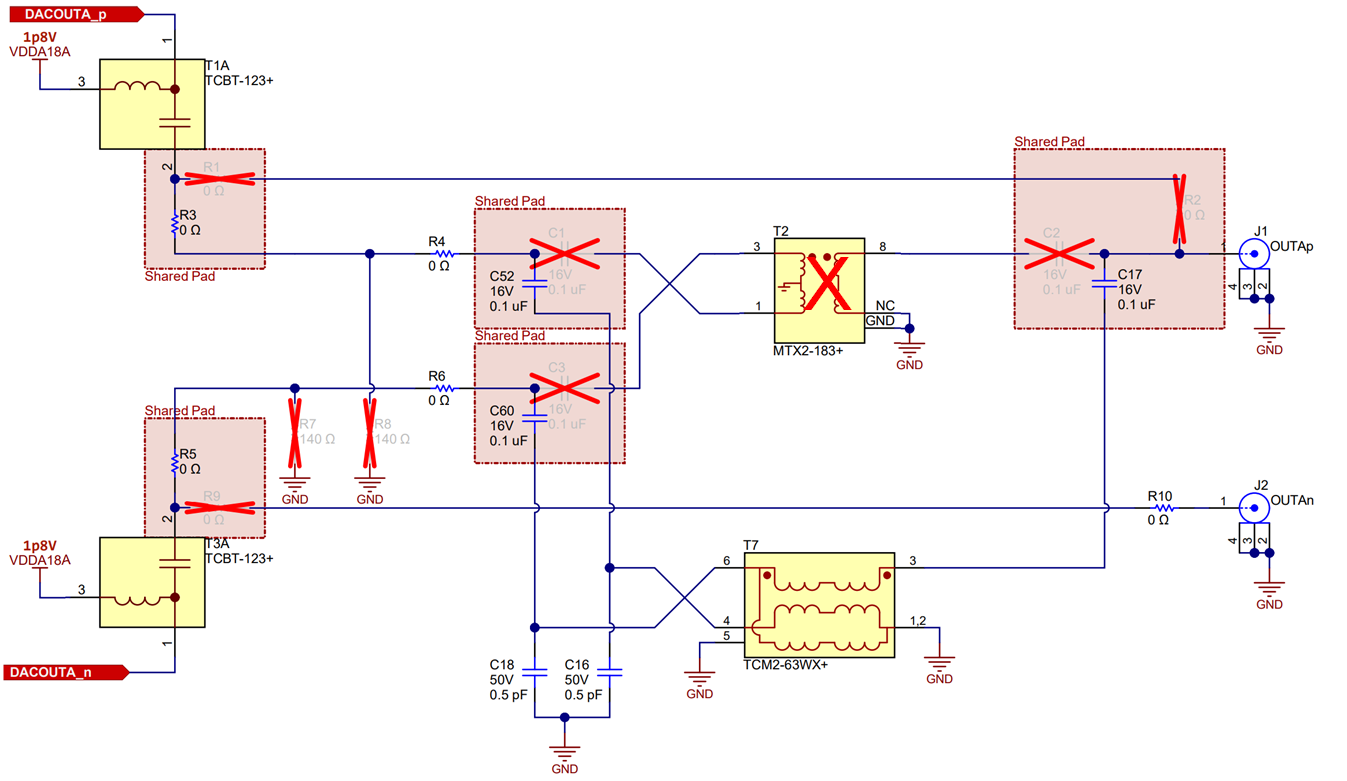

A. DACA 輸出級。默認情況下，該通道使用 TCM2-63WX+ 平衡-非平衡變壓器。（30MHz 至 6GHz）
圖 2-24 模擬輸出路徑 - CHA

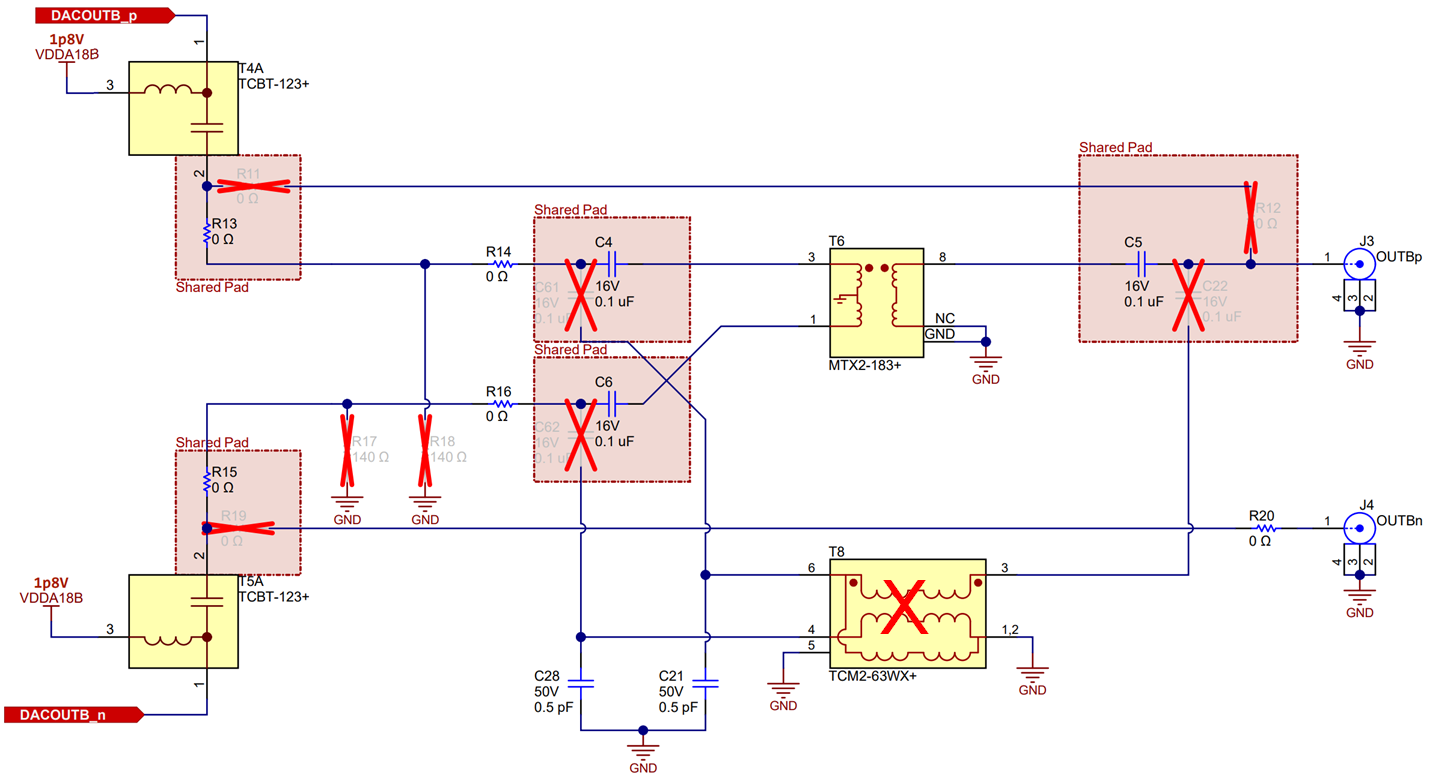

A. DACB 輸出級。默認情況下，該通道使用 MTX2-183+ 平衡-非平衡變壓器。（2MHz 至 18GHz）
圖 2-25 模擬輸出路徑 - CHB
