2.1.1.1 安裝和設置 Vivado Lab Tools
對于 DAC39RF12EVM，需要安裝 Vivado Lab Tools。請按照本節中概述的步驟操作。
為 AMD 創建用戶帳戶并登錄。

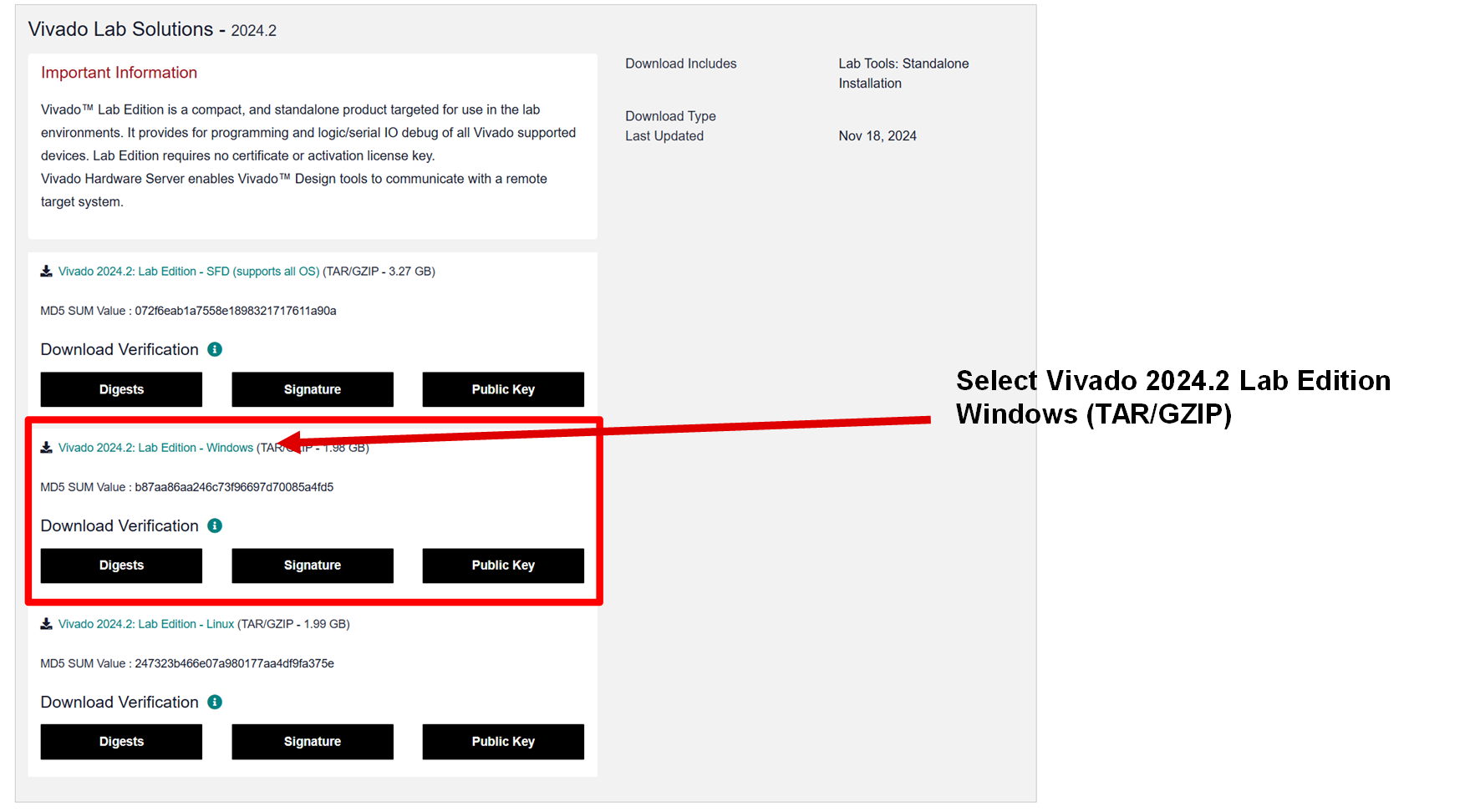

下載前請?zhí)顚戇m當?shù)男畔ⅰ?/p>
完成后，按下載按鈕。
下載文件類型為 .tar 文件。在 Windows 中，您可以打開 .tar 文件并進行瀏覽。
接下來，在 Vivado_Lab_Win_2024.2_1113_1001 文件夾中查找 <xsetup.exe> 文件
右鍵單擊并執行，窗口將要求您"全部解壓"。
解壓文件后，打開文件夾并找到 "xsetup.exe"。
右鍵單擊該文件并安裝。Windows 可能會要求權限。

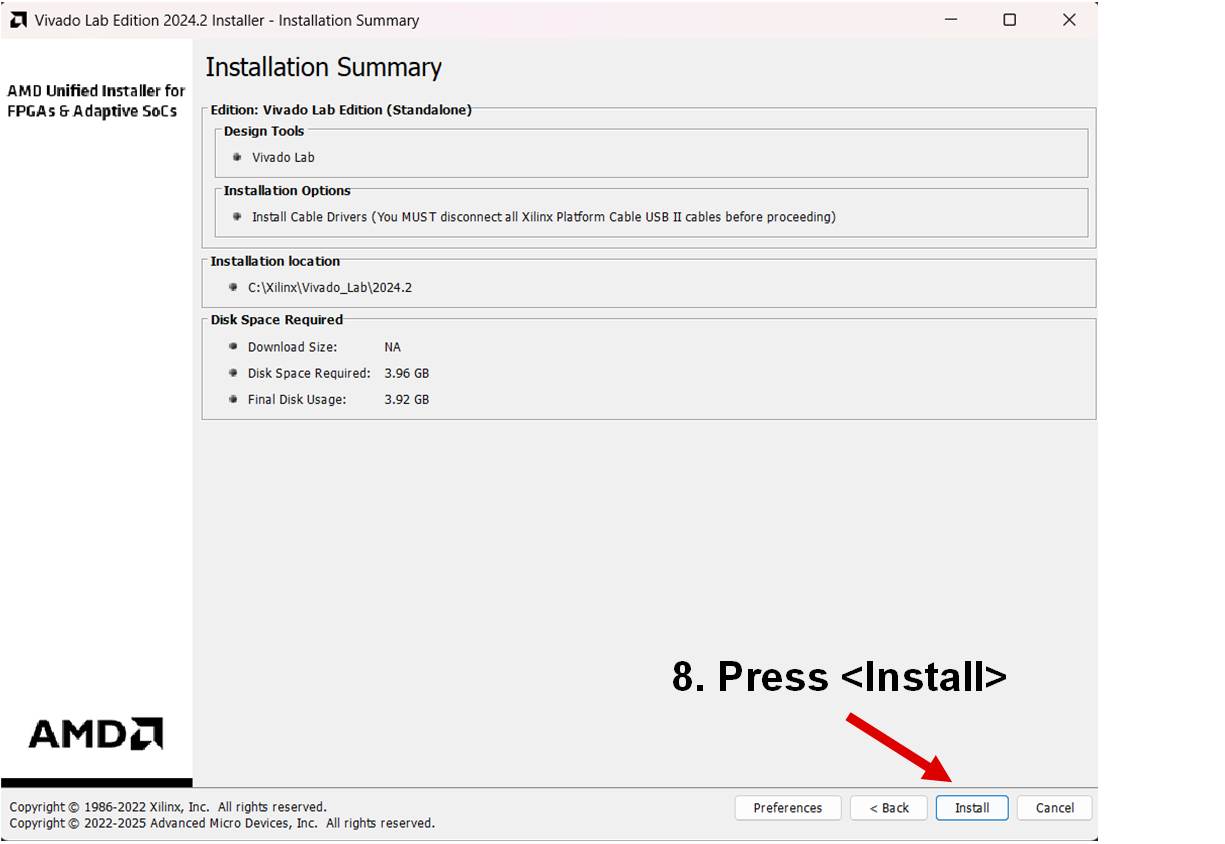

按照下圖所示的步驟順序完成 Xilinx Lab Tools 的安裝。

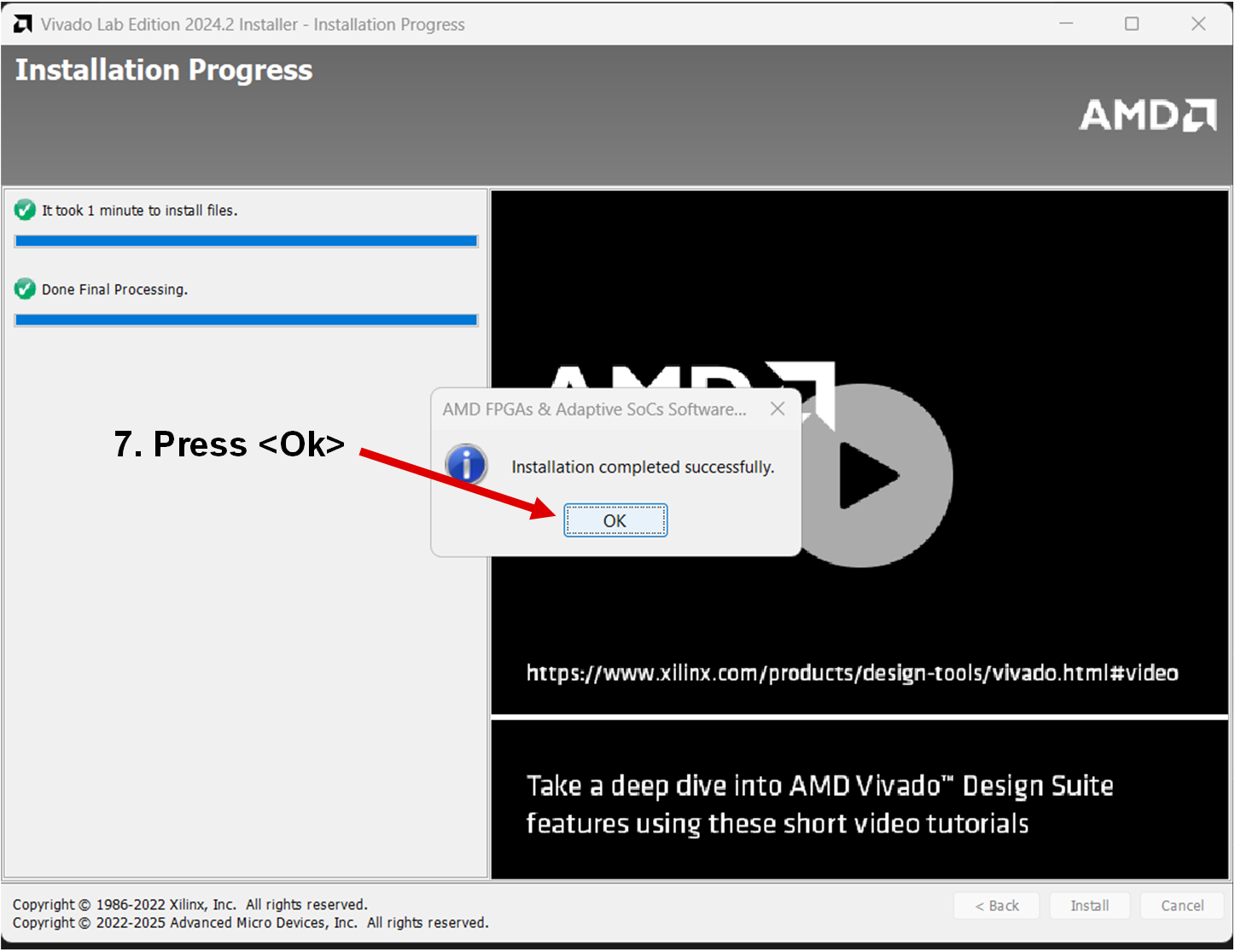

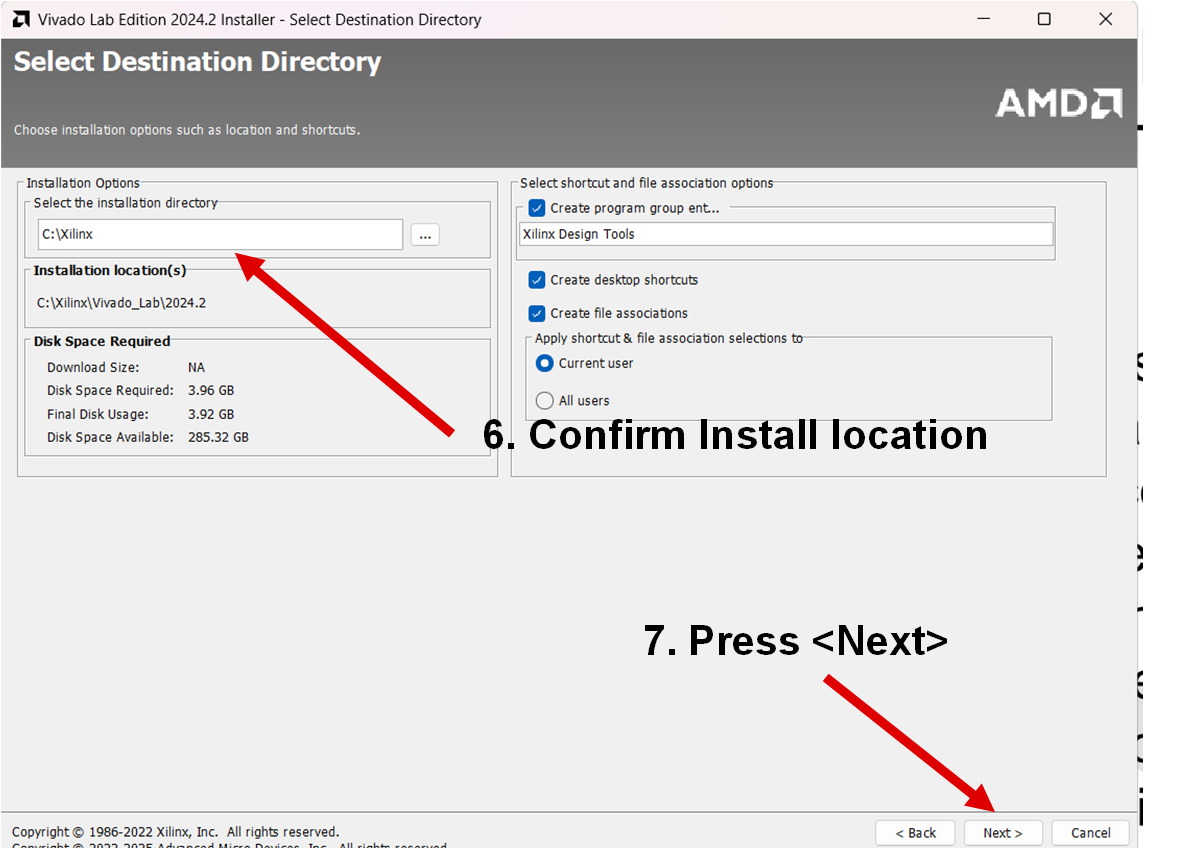

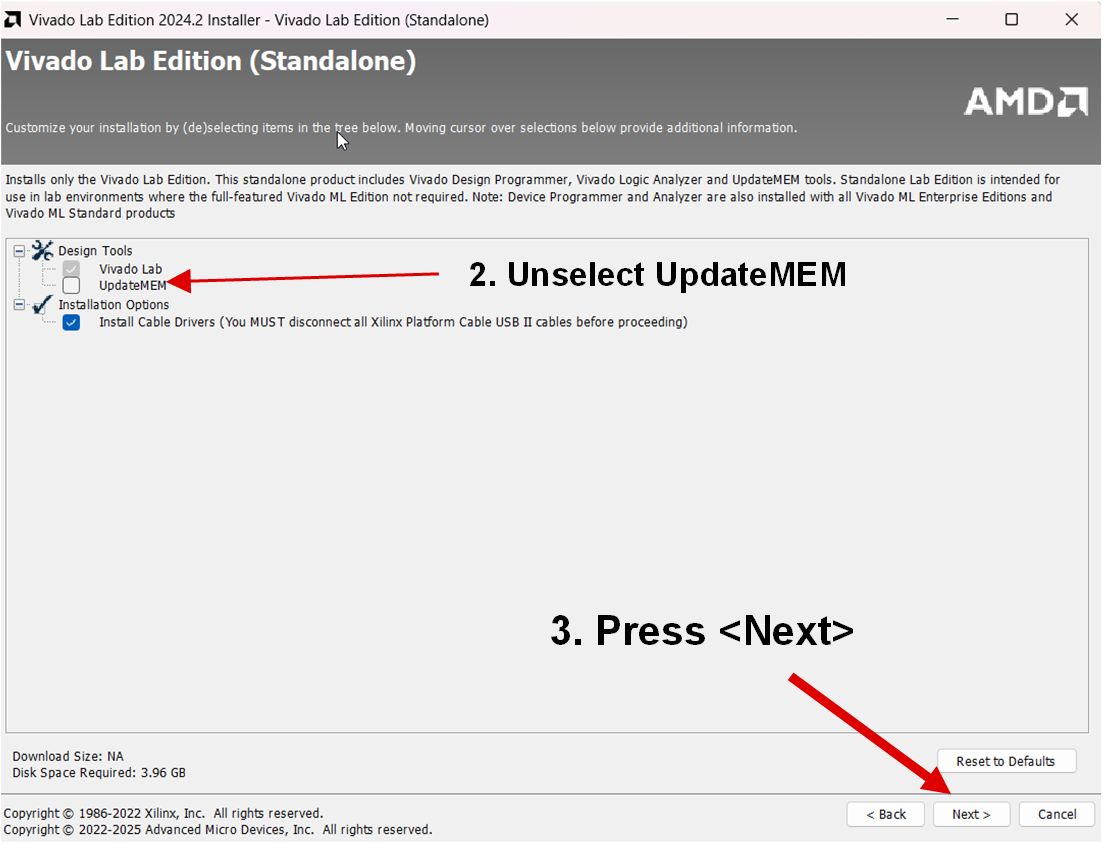

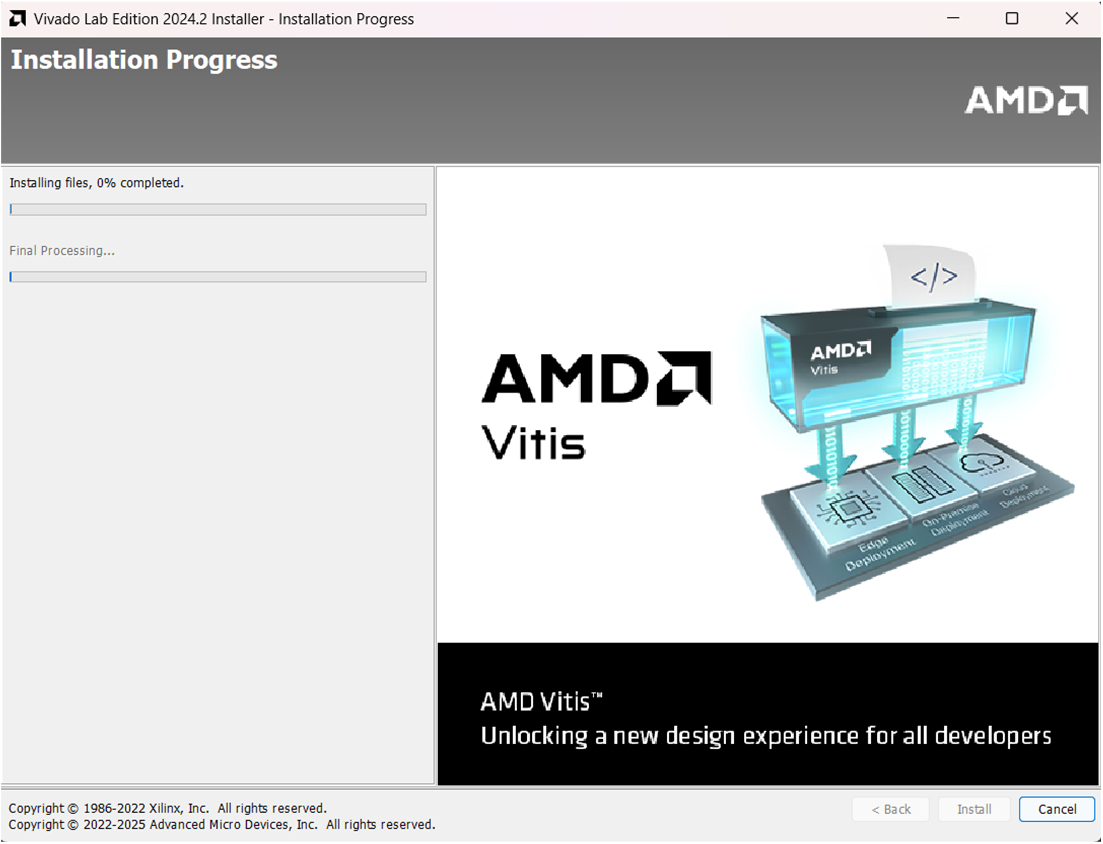

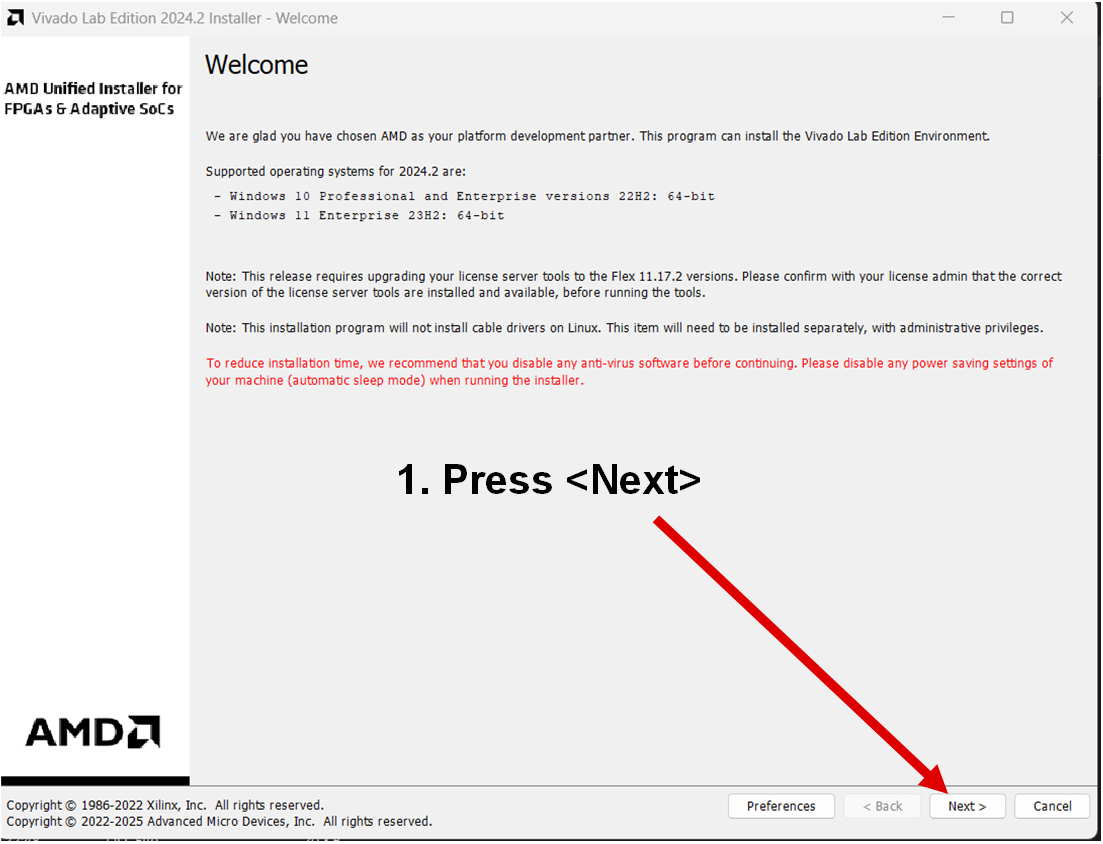

圖 2-2 安裝 Vivado Lab Tools

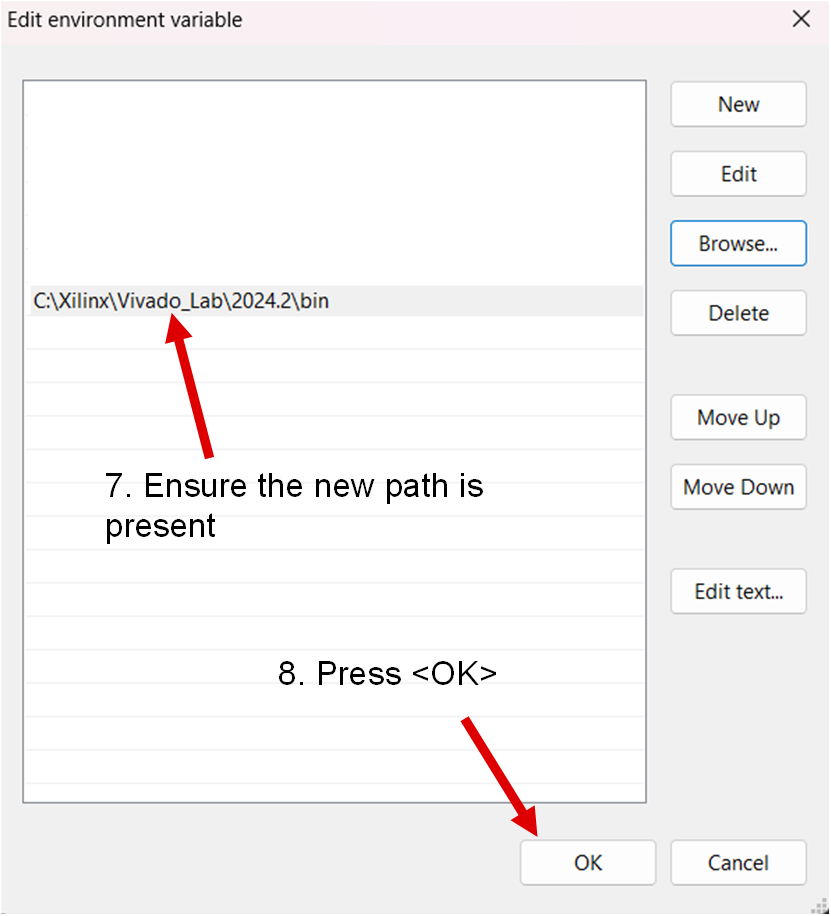

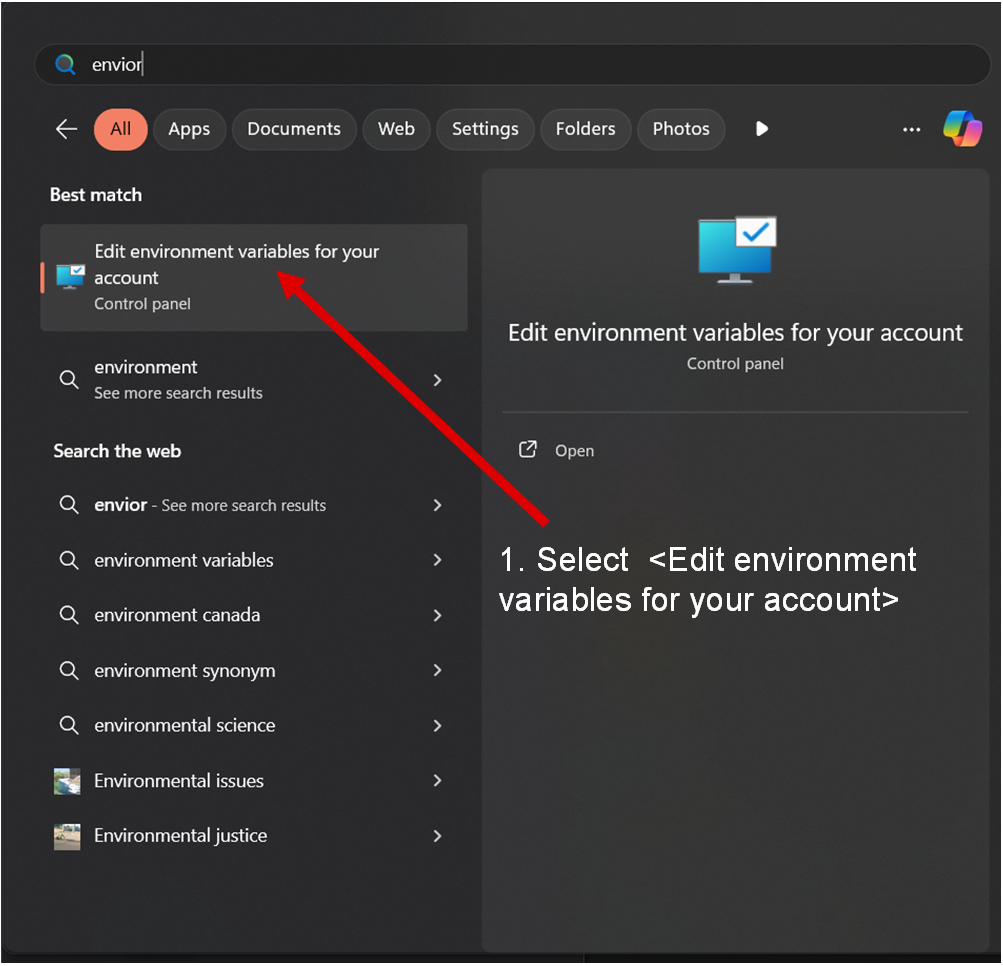

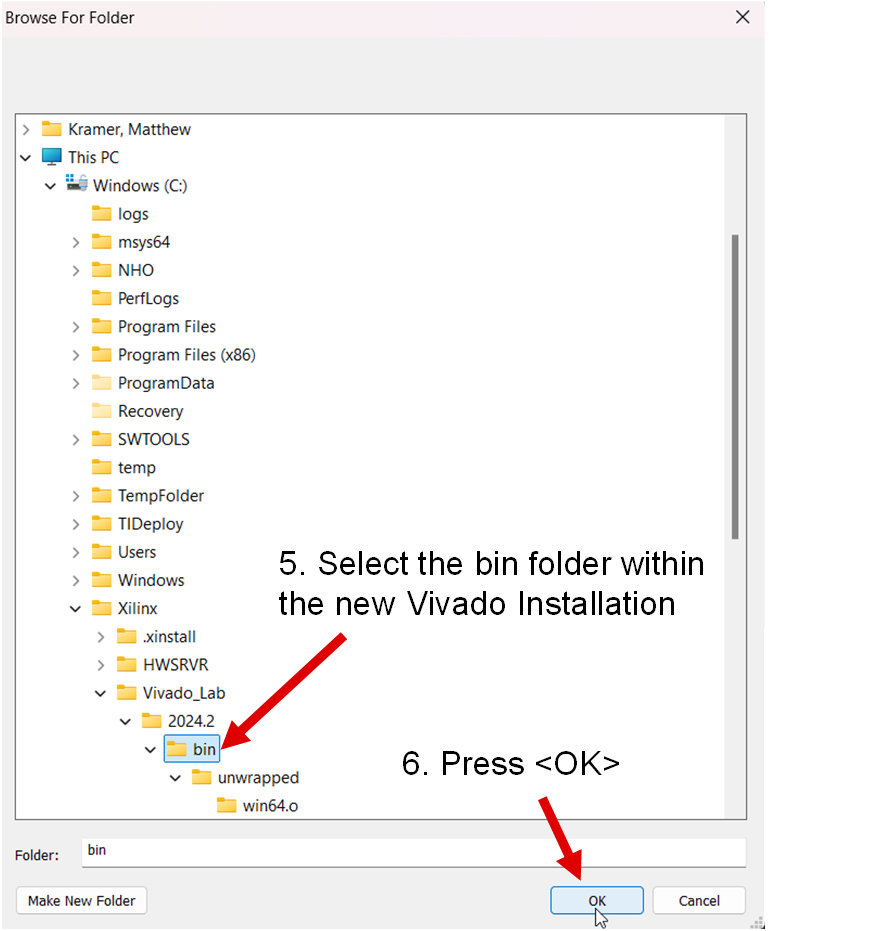

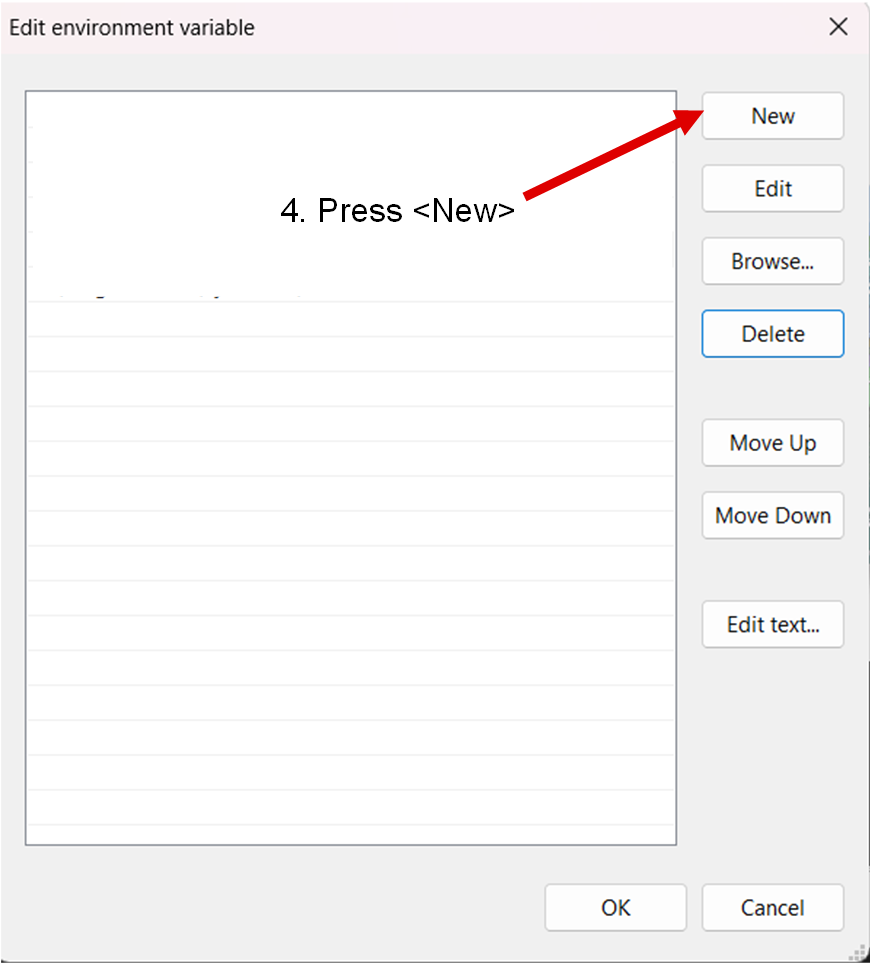

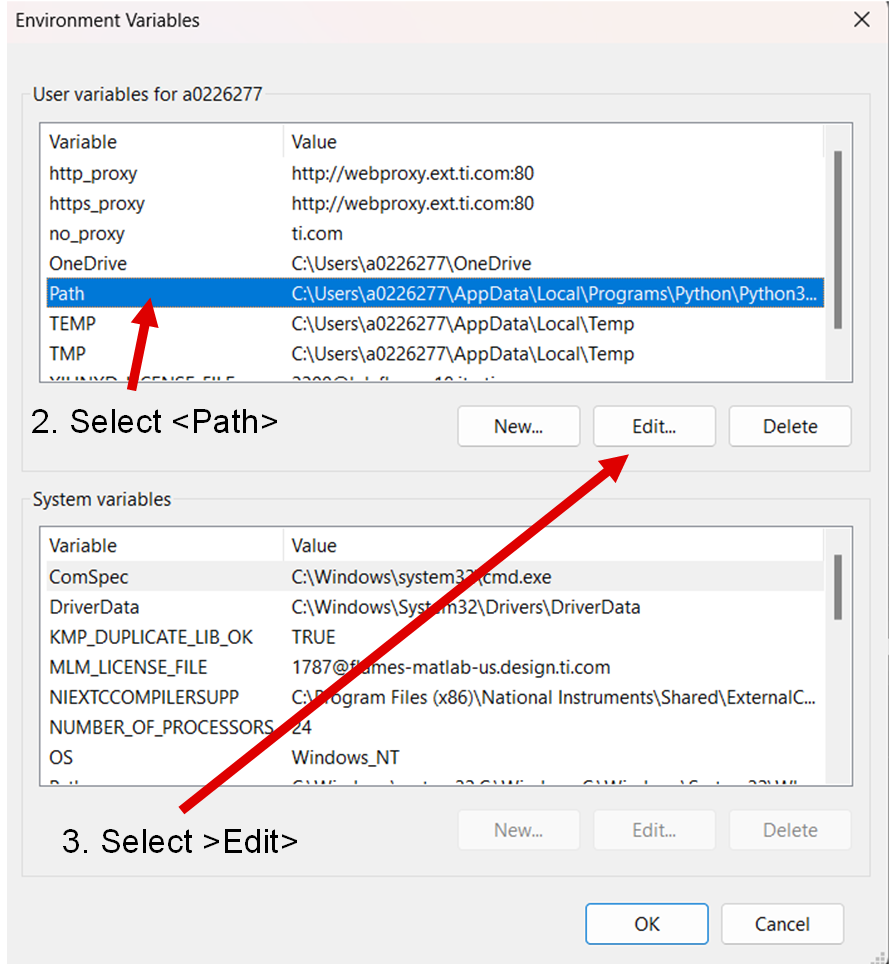

圖 2-3 將 Vivado Lab Tools 添加到 Windows 路徑
