3.2 電路板布局
圖 3-2 至圖 3-9 展示了 TPS7B4261EVM-151 PCB 的電路板布局布線。
TPS7B4261EVM-151 會耗散功率，這可能會導致某些元件的溫度升高。已組裝的跟蹤器 LDO 和脈沖電阻器 R10、R11、R12、R13 和 R14 在正常運行期間很有可能出現結溫升高的情況。LDO 在正常運行期間可能會發燙，請參閱 TPS7B4261-Q1 數據表中關于熱阻抗的討論。

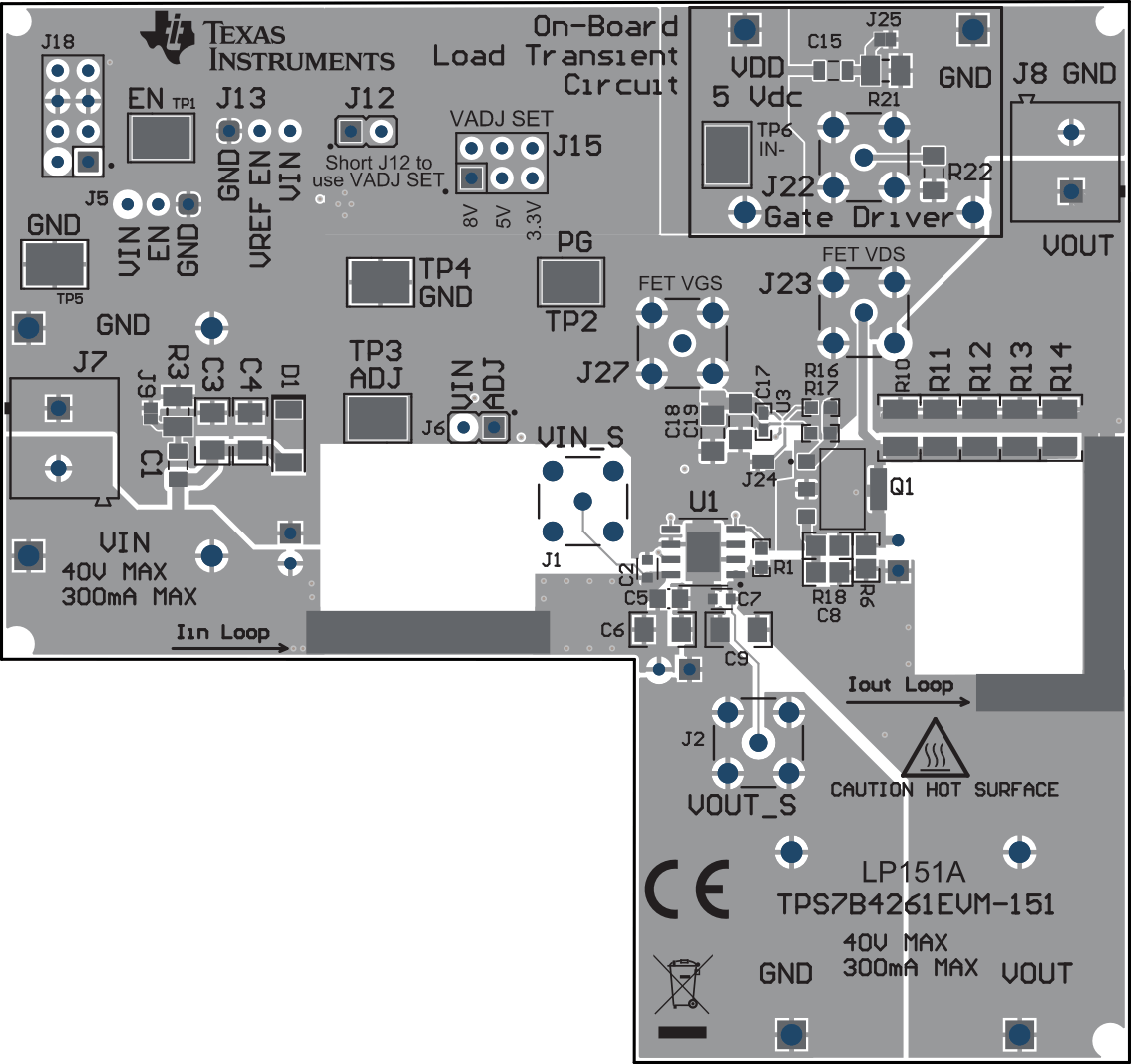

圖 3-2 頂層裝配層和絲印層
圖 3-4 內層 1
圖 3-6 內層 3

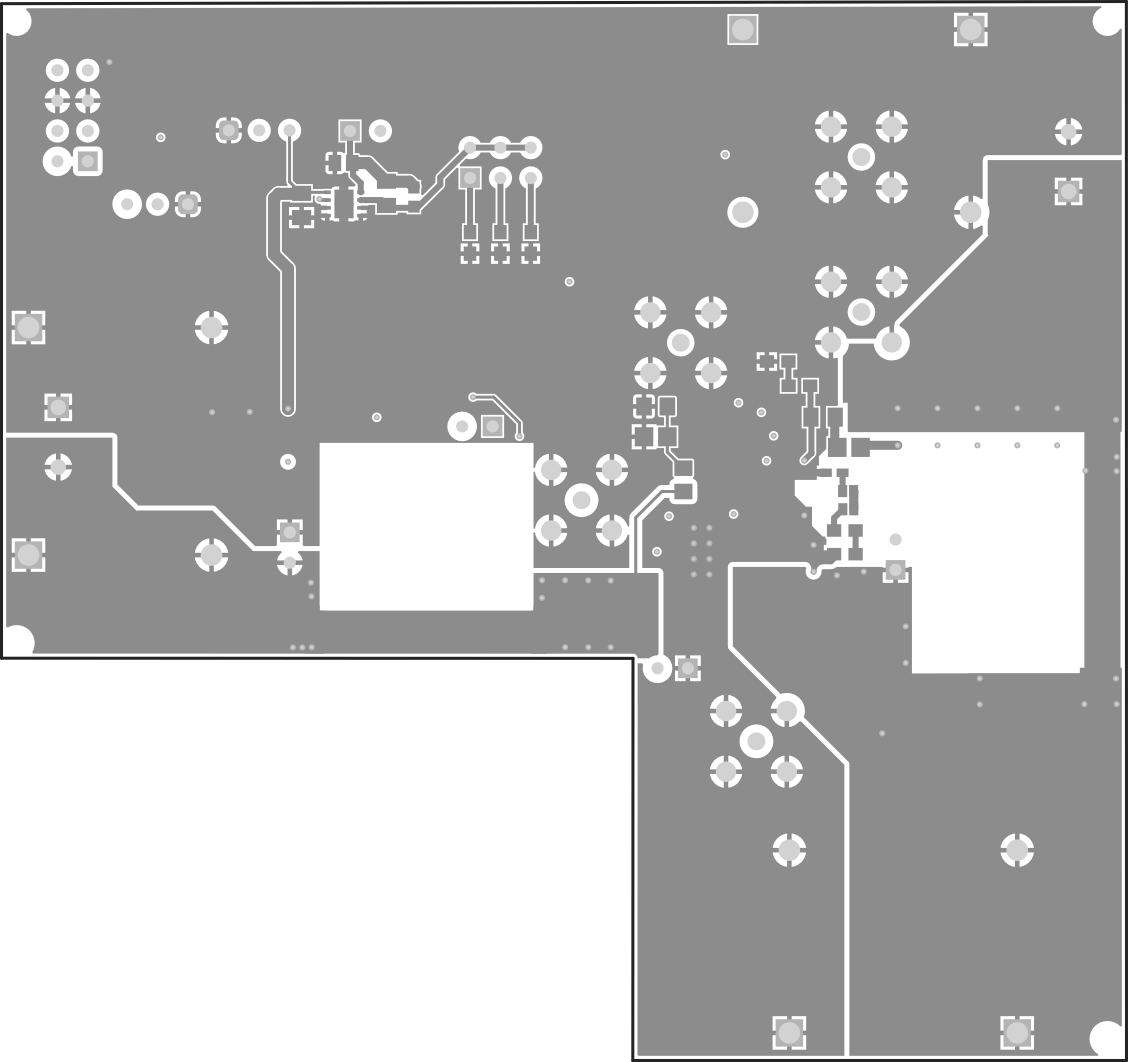

圖 3-8 底層布線

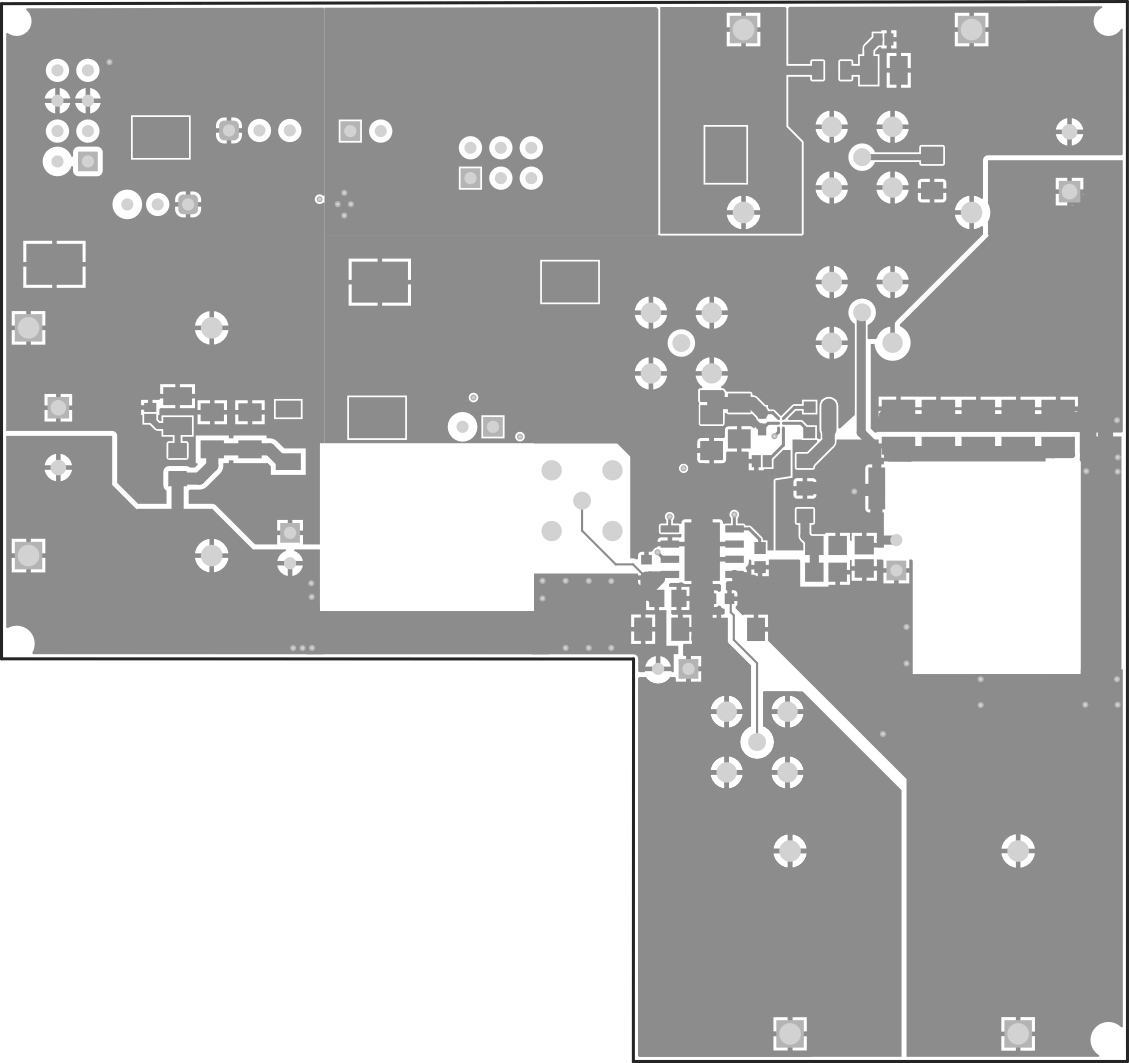

圖 3-3 頂層布線
圖 3-5 內層 2

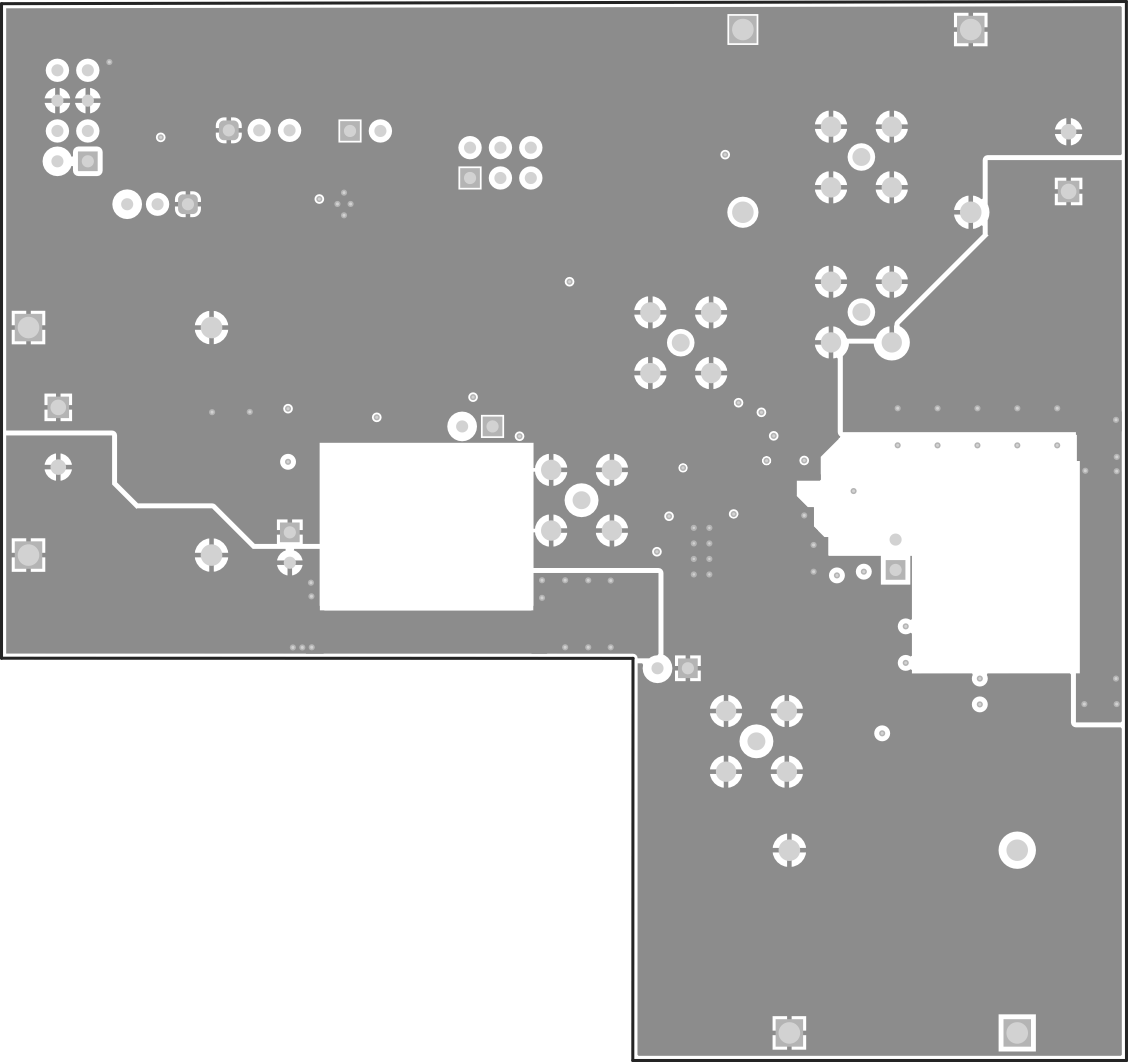

圖 3-7 內層 4

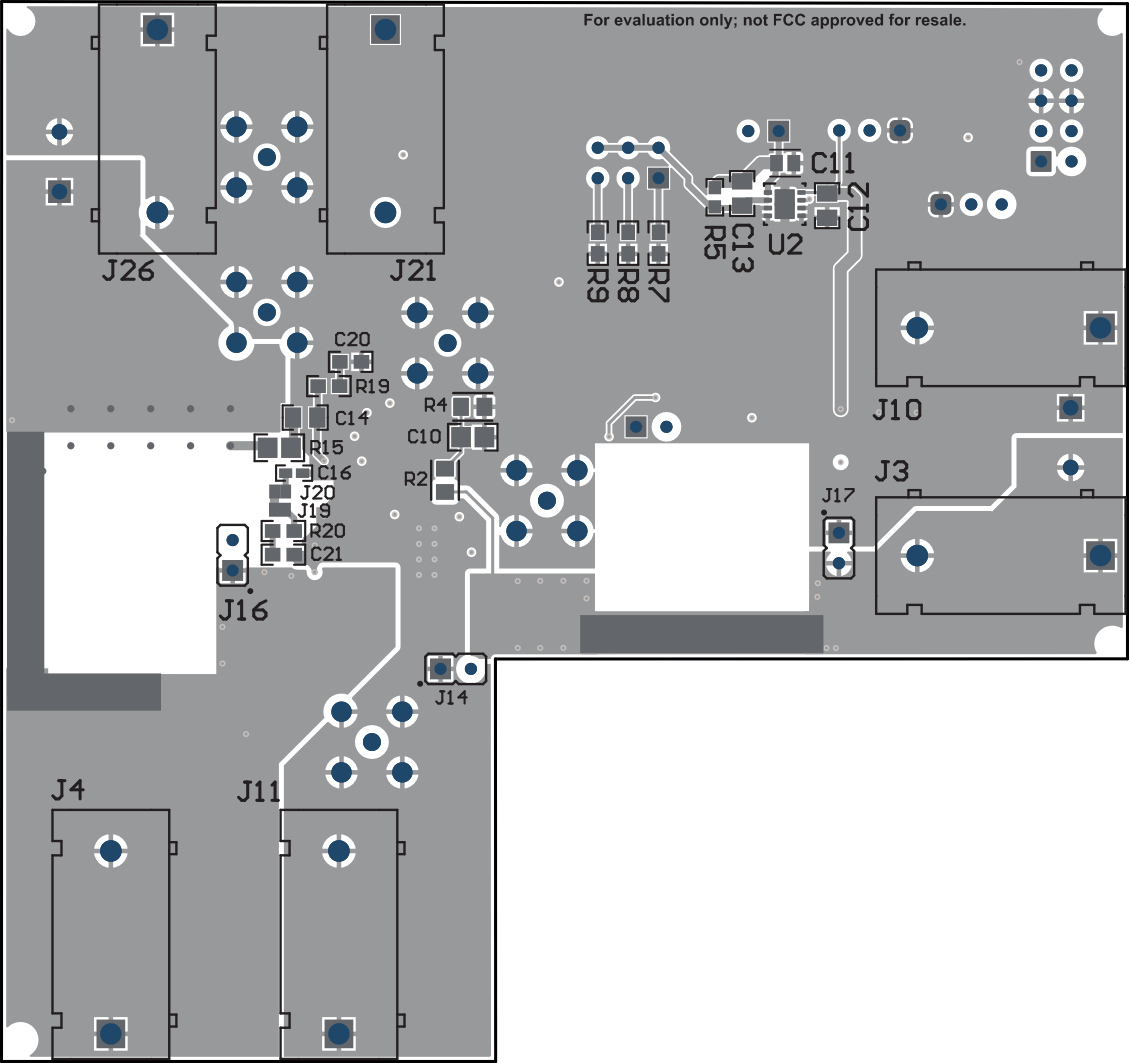

圖 3-9 底層裝配層和絲印層
