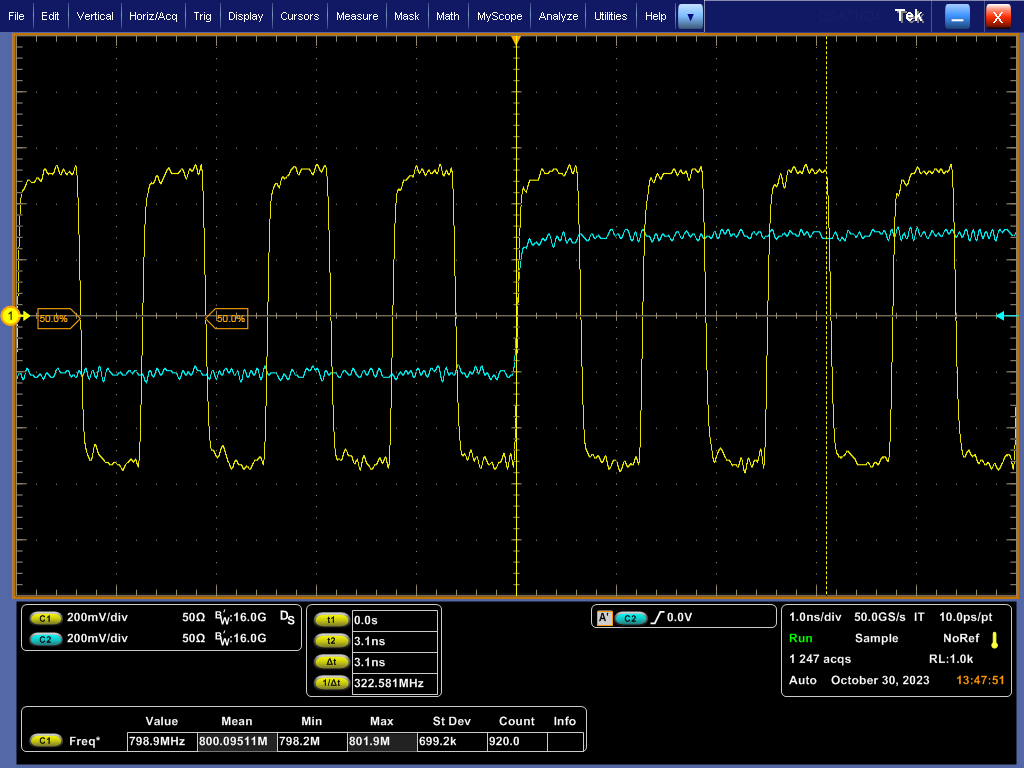

SYSREF 生成電路包括 SYSREF 預分頻器和后分頻器、脈沖量可編程的脈沖發生器和中繼器模式旁路。SYSREF 發生器模式將 SYSREF 信號重新定時到輸出時鐘，驗證 SYSREF 輸出是否接近具有默認延遲設置的時鐘輸出的下降沿。中繼器模式時序僅由器件的傳播延遲決定。

要激活 SYSREF 生成電路，必須滿足以下條件：

• SYSREFREQ_MODE 字段必須設置為 SYSREF 模式。
• SYSREF_MODE 字段必須設置為適當?shù)臈l件：連續、脈沖發生器或中繼器。
• 在發生器模式（連續或脈沖發生器）下，必須驗證 F_INTERPOLATOR % F_SYSREF = 0。
• 必須針對生成器或中繼器模式正確配置 SYSREF_DELAY_BYP 字段（每當設置 SYSREF_MODE 時，GUI 自動設置條件通常會驗證這一點）。
• SYSREFREQ_VCM 字段必須設置為直流耦合模式才能實現連續或脈沖發生器輸出。在中繼器模式輸出中，SYSREF 輸入可以是交流或直流耦合，并且必須相應地設置 SYSREFREQ_VCM。
• 對于連續模式，必須在 SYSREFREQ 引腳上連續看到高電平信號。對于脈沖發生器模式，必須在 SYSREFREQ 引腳上看到低電平到高電平的轉換才能觸發脈沖發生器。對于中繼器模式，輸出遵循輸入狀態。
