2.6 LED 指示燈
MCF8315PWPEVM 有 5 個狀態 LED，提供電源的狀態和評估模塊的功能。默認情況下，當電路板通電時，VM LED 和內部降壓穩壓器 LED 將點亮，而當 MSP430FR2355 微控制器上的固件運行時，D7 LED 將點亮。表 2-1 顯示 LED 的說明，包括加電過程中點亮的說明加粗顯示，圖 2-6 顯示 LED 的位置。
表 2-1 MCF8315PWPEVM LED 說明（上電后默認狀態以粗體顯示）
| 位號 | 名稱 | 顏色 | 說明 |
|---|---|---|---|
D1 | 降壓穩壓器 | 綠色 | 內部降壓穩壓器是電壓輸出 |
D2 | nFAULT | 紅色 | 當 MCF8315 發生故障時亮起 |
D3 | VM | 綠色 | 電機電源供應給電路板 |
D6 | MSP_LED1 | 紅色 | 發生 UART/I2C 事務時閃爍 |
D7 | MSP_LED2 | 綠色 | MSP430FR2355 電源指示器 |

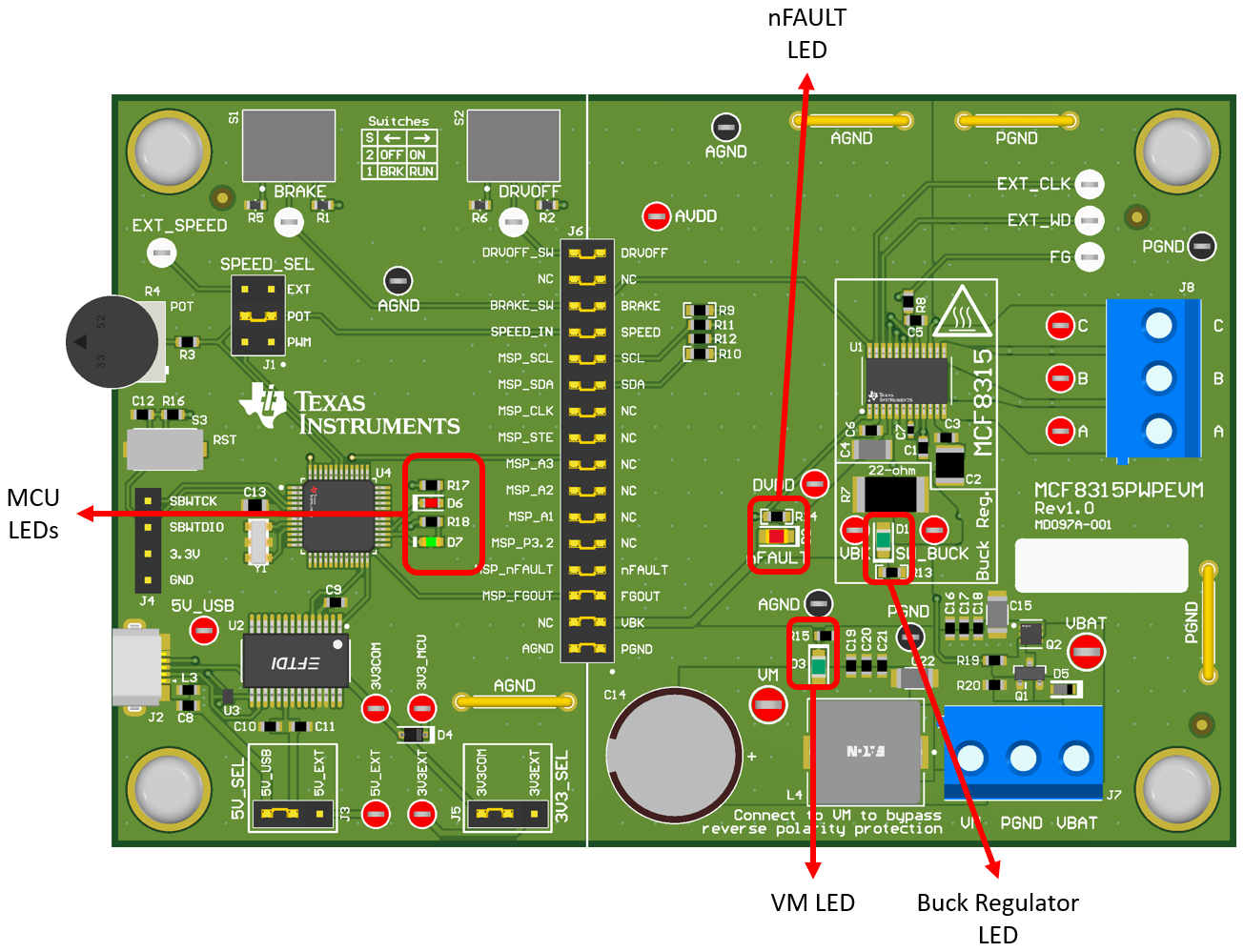

圖 2-6 MCF8315PWPEVM LED
