ZHCUC53 July 2024
3.2.2 使用 eZ-FET 對 MSP430FR2355 進行編程
MCF8315EVM 上的 MSP430FR2355 進行了預編程，包含與 Motor Studio GUI 和 MCF8315 通信所需的固件。要對 MSP430FR2355 重新編程或刷寫自定義代碼，用戶需要一個包含 eZ-FET 調試探針的外部 MSP430 LaunchPad?。在這個示例中，我們使用 MSP-EXP430FR2355 LaunchPad 開發套件來提供調試探針。
MSP430FR2355 LaunchPad 上的 eZ-FET 調試探針使用 SPI-by-Wire JTAG 接口對 MCF8315PWPEVM 上的 MSP430FR2355 MCU 進行編程。有關包含板載 eZ-FET 調試探針的 MSP430 LaunchPad，請參閱 MSP430 LaunchPad 開發套件。
- 從 MSP430 LaunchPad 上移除 GND、3V3、SBWTDIO 和 SBWTCK 跳線。
- 將 GND、3V3、SBWTCK 和 SBWTDIO 信號 LaunchPad eZ-FET 側的頂部引腳連接到 MCF8315PWPEVM 的 J4 上的各自引腳，如表 3-1 和圖 3-3 所示。
- 將 Micro-USB 電纜連接到 MSP430 LaunchPad 和 PC。
- 點擊“Build Project”圖標或 CTRL+B，確保成功構建工程。如有需要，從“Console”(控制臺)上接受任何更新。
- 點擊“Debug Project”以設置調試會話，然后按“Play”按鈕運行代碼。
- 停止調試會話，關閉 Code Composer Studio，斷開 SPI-by-Wire 跳線，并從 MSP430 LaunchPad 上拔下 Micro-USB 電纜。
表 3-1 對 MSP430FR2355 進行編程所需的 SPY-BI-Wire 接口
MSP430 LaunchPad?（eZ-FET 調試探針側）(J101) | MCF8315PWPEVM 4 引腳 SPI-by-Wire 接頭 (J4) |
|---|---|
GND | GND |
3V3 | 3.3V |
SBWTDIO | SBWTDIO |
SBWTCK | SBWTCK |

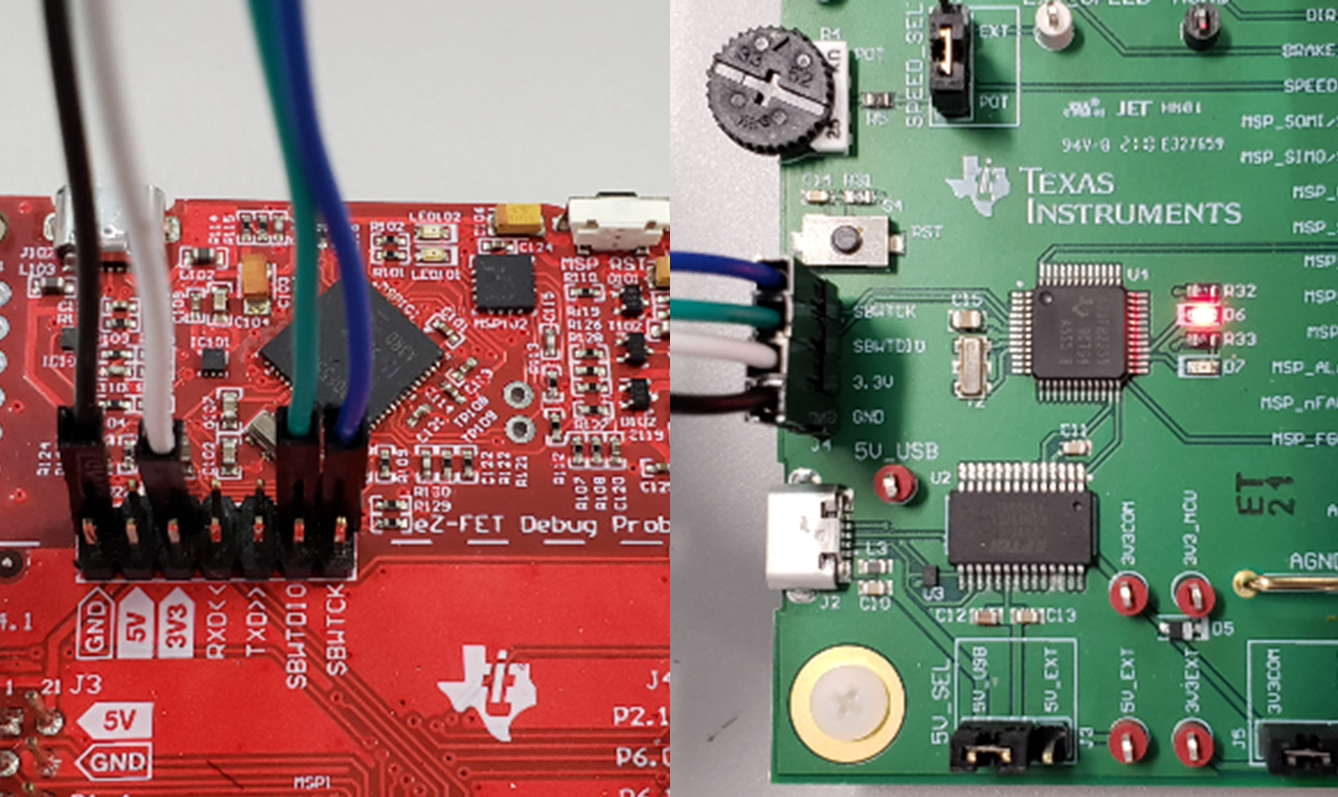

圖 3-3 MSP430 LaunchPad? eZ-FET 探針連接到 MCF8315PWPEVM
