ZHCUBS4 December 2023 TPS92530-Q1
5.3 更新檢查
本節詳細說明了如何進行更新檢查以及如何安裝更新。運行評估模塊 GUI TPS92530 軟件并轉至 Help 菜單，具體請參閱圖 5-5。
圖 5-5 幫助菜單和更新檢查點擊 Check for Updates > 來運行更新程序。

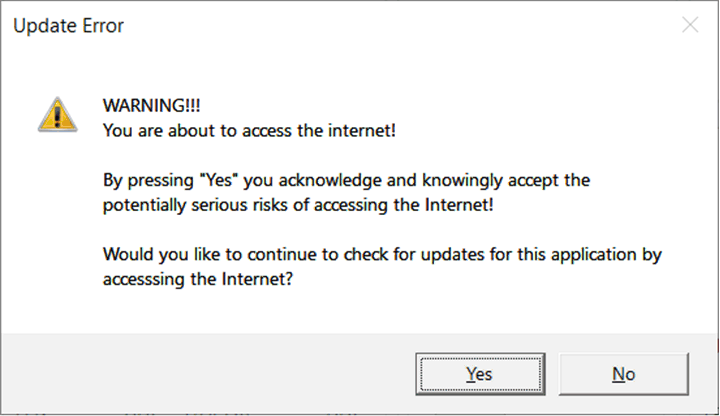

圖 5-6 更新屏幕 1點擊 Yes > 以接受訪問互聯網的風險。

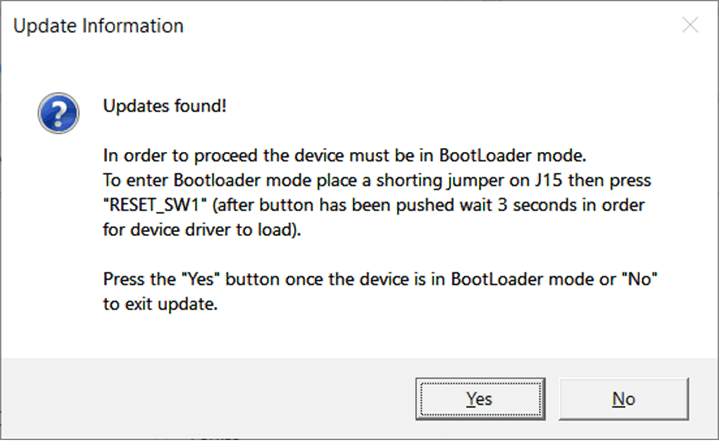

圖 5-7 更新屏幕 2轉至 LEDMCUEVM-132 (PSIL-132) 并查找 J15 和 RESET_SW1。按照圖示在 J15 位置安裝短接跳線，然后按下 RESET_SW1，如圖 5-8 所示。此操作會將 MCU 置于引導加載程序模式。

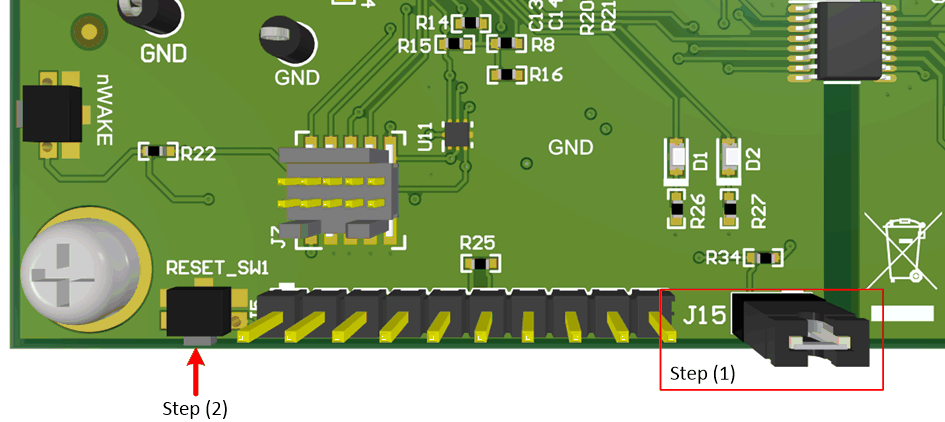

圖 5-8 引導加載程序模式下的 J15 跳線和 RESET_SW1 開關點擊 Yes > 以運行更新程序。LPP Updater 將運行，完成后會詢問您是否要重新啟動 GUI 應用程序。

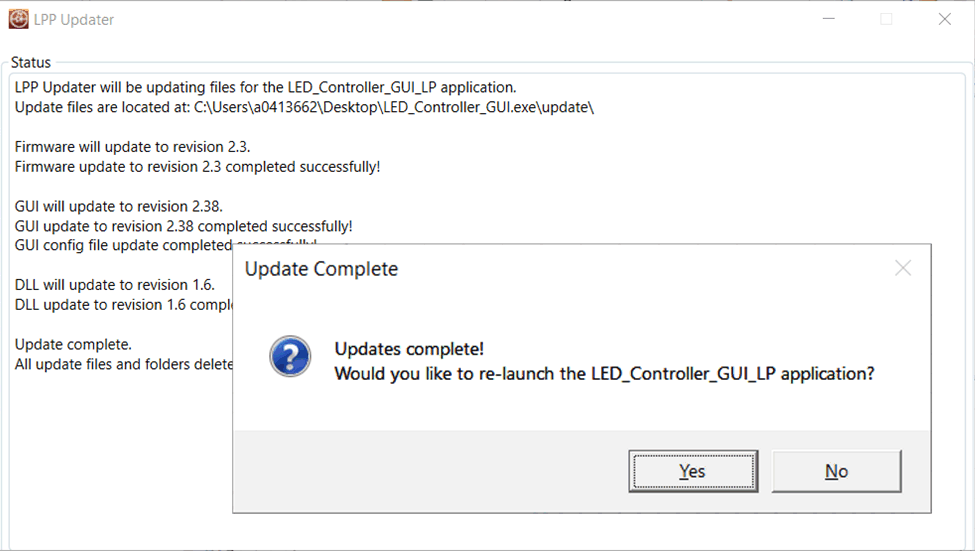

圖 5-9 設置屏幕 3點擊 Yes > 重新啟動 GUI。
此時將出現一個窗口，指示必須將 LEDMCUEVM-132 從引導加載程序模式更改為正常模式。這可通過從 J15 拆下短接跳線，然后按下 RESET_SW1 開關來完成，按下開關后應等待 3 秒鐘，以確保器件驅動程序重新加載，具體請參閱圖 5-11。

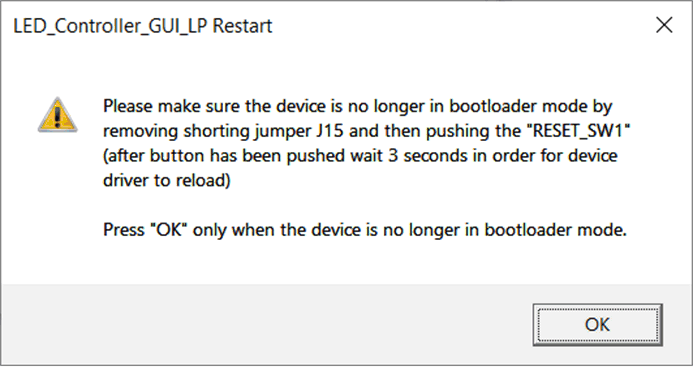

圖 5-10 設置屏幕 4

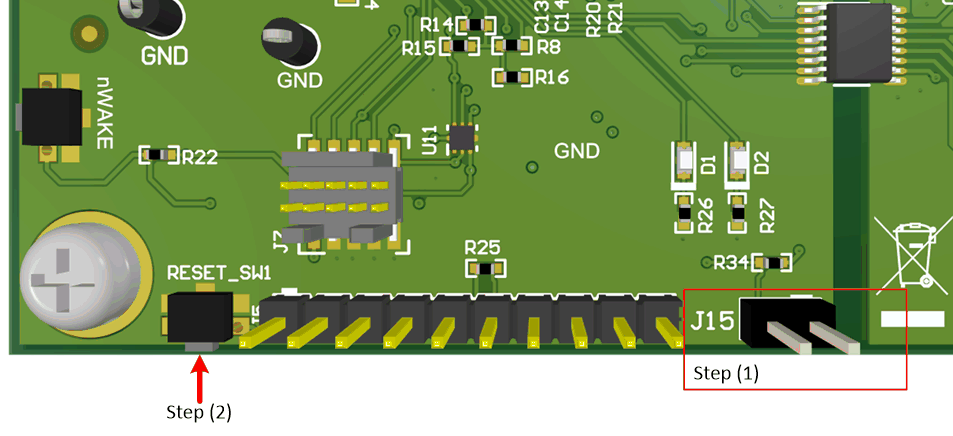

圖 5-11 正常模式下的 J15 跳線和 RESET_SW1 開關點擊 OK > 按鈕以重新啟動 GUI。
