Channel 子窗口分為基本功能，以及通過選擇框或滑塊、V_IN 和 LED 測量值以及故障狀態框來設定的設置（請參閱圖 6-19）。

可以調節三個滑動條。Analog Current 條設置 CHxREF 寄存器來控制用于設置通道 LED 電流的基準電壓 (V_REFx)。它的十進制值范圍為 0 至 1023，與 V-I 轉換器的 0 至 2.45V 電壓一致，如需更多信息，請參閱 TPS92530-Q1 數據表 的 LED 電流調節和誤差放大器 部分。電流設定點也取決于所選的電流檢測電阻器。TPS92530EVM 使用 82mΩ 電阻器，要在輸出端獲得 1.22A 電流，則滑動條必須移至 586（十進制值），請參閱圖 6-20。

On Time 滑塊調節 CHxTON 寄存器，該寄存器用于控制恒流 LED 降壓驅動器的開關頻率，請參閱圖 6-21。默認值為 21（十進制），與 437kHz 開關頻率一致。開關頻率范圍為 100kHz 至 1200kHz，有關詳細計算，請參閱 TPS92530-Q1 數據表 的開關頻率和自適應導通時間控制 部分。該 EVM 經過優化，可在默認開關頻率下運行。

PWM 滑塊調節內部 10 位 PWM 占空比（CHxPWM 寄存器），范圍為 0 至 1023，與 0（關）至 1023（全開）的范圍一致，請參閱圖 6-22。例如，如果要在 50% 占空比下運行，請將滑動條移至 512（十進制值），即 1024 滿量程的一半或 50%。要實施 PWM 滑動條設置，必須選中 PWM Source Internal 框。PWM Source Internal 框?qū)?CHxINTPWM 位設置為高電平并允許使用內部 PWM 寄存器為該通道生成 PWM 功能。

Enable 框?qū)⒃撏ǖ赖?CHxEN 位設置為 1，這意味著相關通道已打開，請參閱圖 6-23。

PWM Source Internal 控制 CHxINTPWM 寄存器。如果選中該框，則器件會使用 PWM 滑動條的寄存器設置來確定 PWM 占空比，并使用 PWMDIV 寄存器來設置 PWM 頻率。請注意，PWM 頻率（PWMDIV 寄存器）設置了兩個通道的頻率。如果未選擇此框，則器件會根據各個通道的 UDIM x 引腳上看到的信號進行 PWM 調光。頻率和占空比相互獨立。

Low iLimit Resp、High iLimit Resp 和 Therm Response 按鈕與器件在故障時間（IFT 寄存器設置）結束后自動重啟或者在發生故障時閉鎖的設置保持一致。如果選擇了該框，則器件會在發生故障時閉鎖，然后將 EN 位復位為默認值 0（關閉），并且僅在 EN 位設置為 1（啟用）時才會繼續運行。

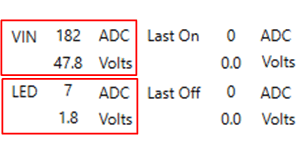

每個通道窗口還使用器件的內部 ADC 讀取各通道 CSNx 引腳上的輸入電壓 (V_IN) 和輸出 LED 電壓 (LED)。VIN 是對 CHxVIN 寄存器的讀數，LED 是對 CHxVLED 寄存器的讀數，請參閱圖 6-24。

通道窗口底部有幾個框（紅色或綠色），指示特定警告或故障的狀態，請參閱圖 6-25。STATUS 框讀取 CHxSTATUS 位，并且是該通道所有故障位的邏輯“或”運算，但過熱警告位除外?！癟P”框讀取 CHxTP 位，指示該通道的過熱保護。BSTUV 框讀取 CHxBSTUV 位，并指示 BSTx 電壓低于 2.95V 時的引導程序欠壓故障情況。OFFMIN 框讀取 CHxOFFMIN 位，并指示是否已達到該通道的最大占空比。LILIM 框讀取 CHxLSILM 位，并指示該通道上發生低側開關電流限制（即 2.0A 的典型值）故障。HSILIM 框讀取 CHxHSILIM 位，并指示該通道上發生高側開關電流限制（即 3.5A 的典型值）故障。SHORT 框讀取 CHxSHORT 位并指示該通道上的輸出短路故障，這意味著 CSPx 引腳電壓小于 2.45V。COMPOV 框讀取每個通道的 CHxSHORT 位并指示 COMPx 引腳上存在過壓情況，即指明 COMPx 引腳電壓大于 3.2V。
