3.2 PCB 布局
節(jié) 3.2展示了 EVM 布局。通過增加縮放比例，圖像更清晰。

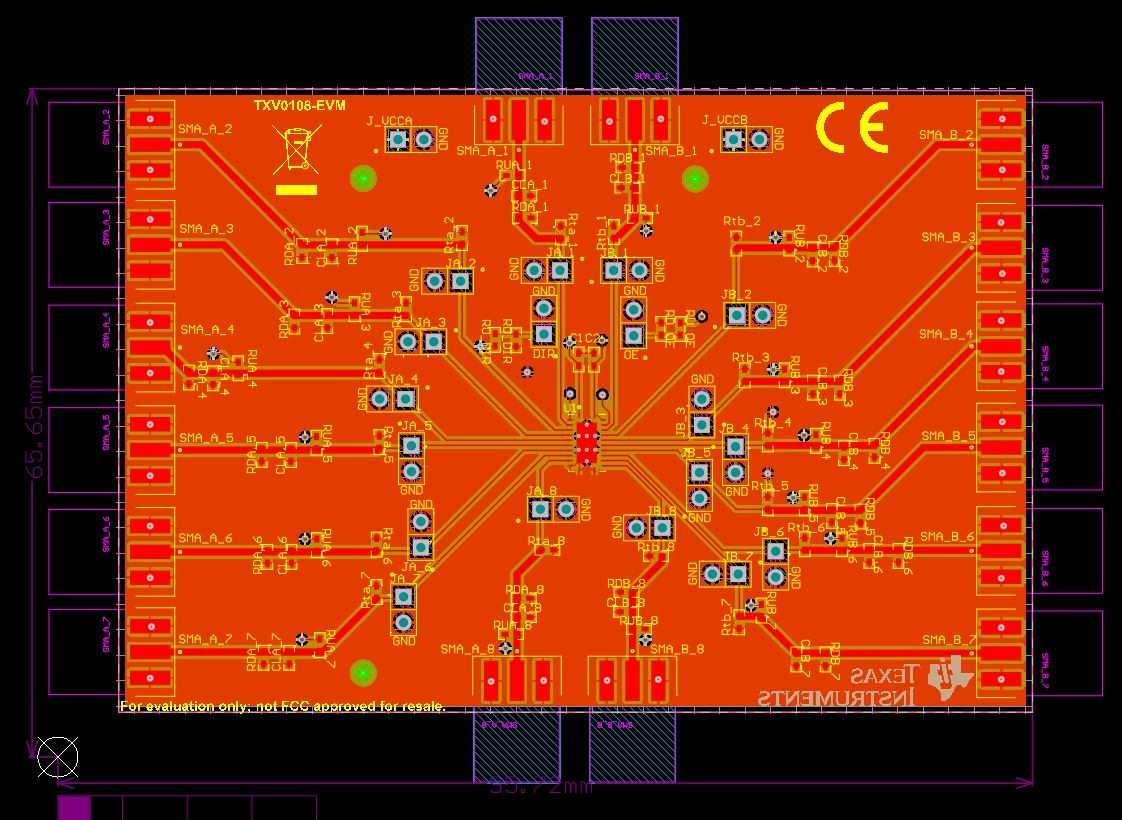

圖 3-7 TXV0106-EVM 布局
圖 3-8 TXV0108-EVM 布局表 4-1 中列出了用于消除偏斜的近似 EVM 布線長度和往返延遲。
表 3-1 電路板布線長度和相應的延遲
| TXV0106-EVM | TXV0108-EVM | |||||||
|---|---|---|---|---|---|---|---|---|
|
I/O 引腳 |
總布線長度 |
從器件到接頭的布線長度 |
總延遲 |
從器件到接頭的延遲 | 總布線長度 | 從器件到接頭的布線長度 | 總延遲 | 從器件到接頭的延遲 |
|
A1 |
2.3 英寸 |
0.7 英寸 |
260ps |
81ps | 1.3 英寸 | 0.7 英寸 |
147ps |
76ps |
|
A2 |
1.9 英寸 |
0.5 英寸 |
215ps |
53ps |
2.3 英寸 | 0.9 英寸 |
257ps |
98ps |
|
A3 |
1.6 英寸 |
0.2 英寸 |
184ps |
35ps |
1.9 英寸 | 0.8 英寸 |
217ps |
72ps |
|
A4 |
1.7 英寸 |
0.4 英寸 |
196ps |
39ps |
1.8 英寸 | 0.8 英寸 |
200ps |
93ps |
|
A5 |
2 英寸 |
0.6 英寸 |
225ps |
67ps |
1.6 英寸 | 0.6 英寸 |
184ps |
67ps |
|
A6 |
2.4 英寸 |
0.8 英寸 |
270ps |
94ps |
1.8 英寸 | 0.9 英寸 |
201ps |
80ps |
|
A7 |
不適用 | 不適用 | 不適用 | 不適用 | 1.9 英寸 | 1 英寸 |
217ps |
97ps |
|
A8 |
不適用 | 不適用 | 不適用 | 不適用 | 1 英寸 | 0.4 英寸 |
111ps |
32ps |
|
B1 |
0.8 英寸 |
0.8 英寸 |
84ps | 84ps |
1.3 英寸 |
0.8 英寸 |
140ps |
79ps |
|
B2 |
0.8 英寸 | 0.8 英寸 | 84ps | 84ps |
2.2 英寸 |
0.7 英寸 |
246ps | 77ps |
|
B3 |
0.8 英寸 | 0.8 英寸 | 84ps | 84ps |
1.9 英寸 |
0.6 英寸 |
209ps |
70ps |
|
B4 |
0.8 英寸 | 0.8 英寸 |
84ps |
84ps |
1.7 英寸 |
0.6 英寸 |
191ps |
70ps |
|
B5 |
0.8 英寸 | 0.8 英寸 | 84ps | 84ps |
1.8 英寸 |
0.5 英寸 |
200ps |
52ps |
|
B6 |
0.8 英寸 | 0.8 英寸 | 84ps | 84ps |
1.7 英寸 |
0.8 英寸 |
192ps |
79ps |
|
B7 |
不適用 | 不適用 |
不適用 |
不適用 |
2 英寸 |
0.9 英寸 |
222ps |
77ps |
|
B8 |
不適用 | 不適用 |
不適用 |
不適用 |
1 英寸 |
0.5 英寸 |
114ps |
55ps |
