ZHCUBM9 December 2023 ADC3683-SP
3.5 設置
設置之前，請確保已下載并安裝必要的軟件，如節 2中所述。繼續操作，打開 HSDC Pro 和 ADC35XX EVM GUI。
另外需要注意的是，不需要檢查或處理任何跳線或接頭。
首先，將 ADC36xxEVMCVAL 的 FMC 數據接口 (J16) 連接到 LVDS 轉插卡 (ADC3683_TSW1400_Interposer_RevA) 的 J1。然后，將 LVDS 轉插卡的 HSMC 接口連接至 TSW1400EVM 的 J3。
將一根 mini-USB 電纜連接到 TSW1400EVM (J5)，將另一根 mini-USB 電纜連接到 ADC36xxEVMCVAL (J17)。
將 5V（支持 4A 電流的電源）連接到 TSW1400EVM 的 J12。使用 SW7 打開 TSW1400EVM。
將 5V（支持 1A 電流的電源）香蕉插孔連接到 ADC36xxEVMCVAL 的 J18，并將對應的接地香蕉插孔連接到 EVM 的 J2 或 J3。打開電源。
通過一個夾子將 3.3V（支持 1A 電流的電源）連接到 ADC36xxEVMCVAL 上的 VREF 測試點，并將對應的接地夾連接到 EVM 上最方便的 GND 測試點。打開電源。
使用萬用表將測量值設置為伏特（直流），并驗證 ADC36xxEVMCVAL 上的以下測試點具有以下電壓電平。
| 測試點 | 電壓 (V) |
|---|---|
| IOVDD | +1.8VDC +/- 0.1V |
| AVDD | +1.8VDC +/- 0.1V |
| VREF | +3.3VDC +/- 0.1V |
同樣使用萬用表和上述相同設置，驗證 R56 和 C44（電路板底部）之間節點處的電壓為 +1.6VDC +/- 0.1V。這是要作為外部基準提供給器件的電壓。有關此位置的參考，請參閱下圖。

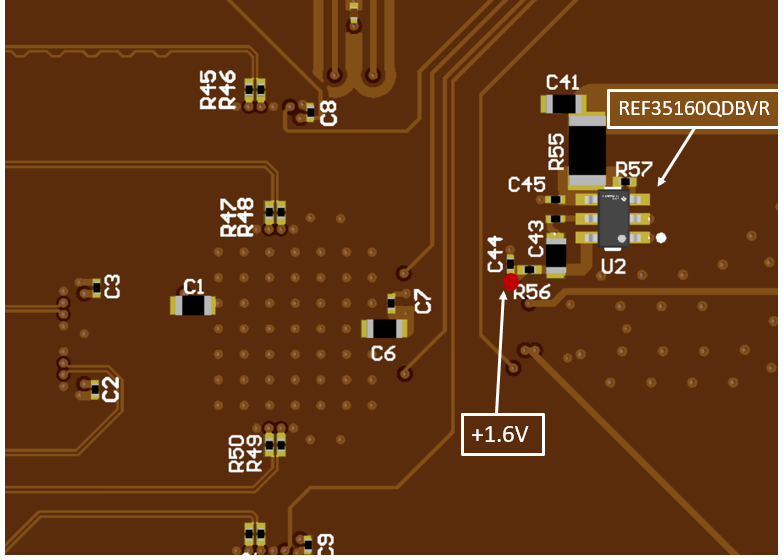

圖 3-5 VREF (+1.6V) 節點

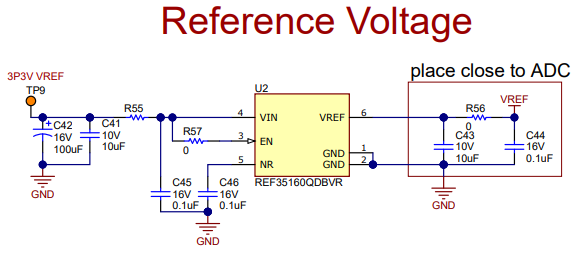

圖 3-6 VREF 原理圖在信號發生器的輸出和 5MHz 帶通濾波器的輸入之間連接 SMA 電纜。將信號發生器的頻率設置為 5MHz，幅度為 +10dBm。然后在 5MHz 帶通濾波器的輸出與 ADC36xxEVMCVAL 的模擬輸入 (J6) 之間連接 SMA 電纜（對于通道 A）。對于通道 B 測試，請連接到 J9。這是模擬輸入。
在信號發生器的輸出和 65MHz 帶通濾波器的輸入之間連接 SMA 電纜。將信號發生器的頻率設置為 65MHz，幅度為 +10dBm。然后在 65MHz 濾波器的輸出和 ADC36xxEVMCVAL 的 CLK 輸入 (J12) 之間連接 SMA 電纜。這是器件采樣時鐘。
將 SMA 電纜連接到信號發生器的輸出和 ADC36xxEVMCVAL 的 DCLKIN 輸入 (J14)。將信號發生器的頻率設置為 292.5MHz，幅度為 0dBm。
重要的一點是，上面提到的信號發生器必須共用相同的基準頻率（鎖頻）。這通常通過使用 BNC 電纜連接信號發生器背板上的 10MHz 輸入和輸出端口來實現。
