4 原理圖

客戶可以選擇實現與電源穩壓器輸入串聯的 π 型濾波器，以便衰減產生的差分噪聲并滿足噪聲排放法規的要求。濾波器交叉頻率針對 1MHz 的開關頻率而設計，可顯著衰減開關頻率并減少相應的諧波。提供了阻尼電容器 (C5)，用于抑制高 Q π 型濾波器。有關濾波器阻尼的更多信息，請參閱節 8。

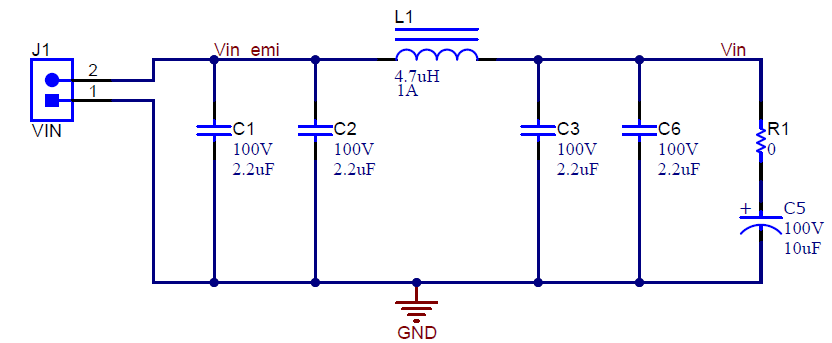

圖 4-1 原理圖 - 合規性測試濾波器

在降壓原理圖中，TPSM365R15EVM 和 TPSM365R15FEVM 之間的區別在于 REFDES=U1 器件的器件型號，引腳定義 RT（可調頻率）或 Mode/Sync（模式選擇或同步）不同。提供了額外的反饋電阻器以對不同的可能輸出電壓進行編程，并且提供了占位符以實現額外的輸出電容，從而實現穩定性或滿足輸出瞬態規格。

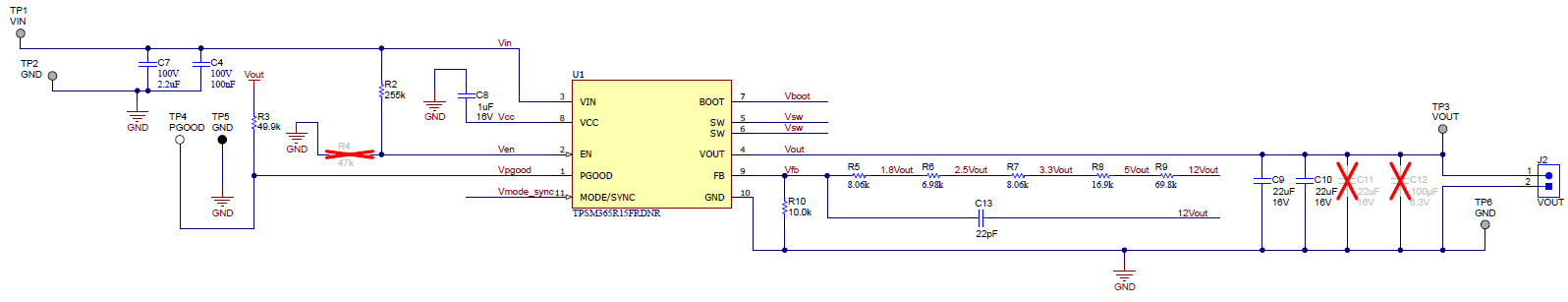

圖 4-2 原理圖 (TPSM365R15EVM) – TPSM365R15

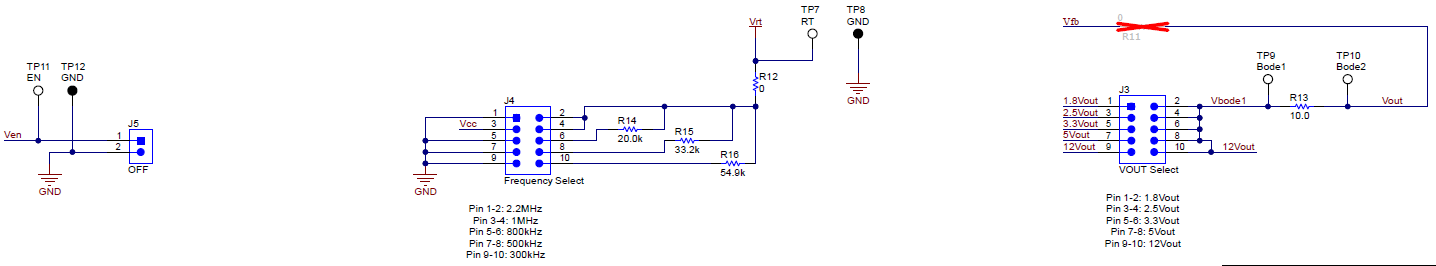

圖 4-3 原理圖 (TPSM365R15EVM) – 配置跳線和評估測試點

提供的禁用、頻率選擇和輸出電壓選擇跳線可輔助評估。此外，還提供了用于評估產品特性和穩定性的測試點。

可以通過填充 R11 將 TPSM365R15RDNR 配置為固定 3.3V 輸出。移除 R10，以確保針對固定 3.3V 輸出進行準確的 I_Q 測量。

圖 4-4 原理圖 (TPSM365R15FEVM) – TPSM365R15F

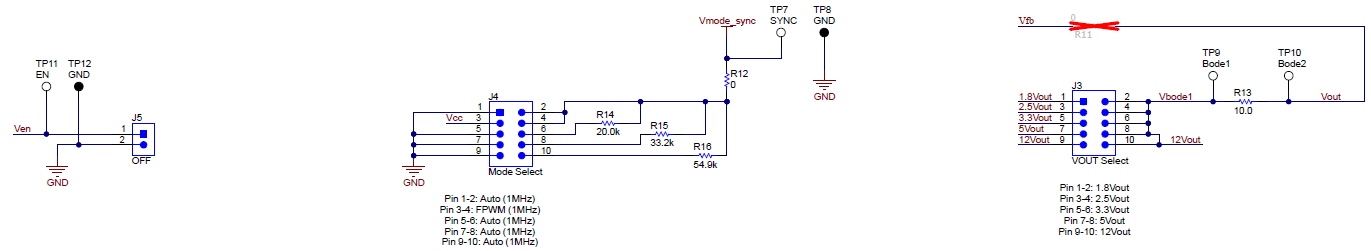

圖 4-5 原理圖 (TPSM365R15FEVM) – 配置跳線和評估測試點

提供的禁用、模式選擇或同步以及輸出電壓選擇跳線可輔助評估。此外，還提供了用于評估產品特性和穩定性的測試點。

可以通過填充 R11 將 TPSM365R15FRDNR 配置為固定 5V 輸出。移除 R10，以確保針對固定 5V 輸出進行準確的 I_Q 測量。
