ZHCUBC7 September 2023 TPSM365R15
6 布局
TPSM365R15EVM 和 TPSM365R15FEVM 的頂部絲?。?J4）不同，這是各層圖（無布線）之間的唯一區(qū)別。

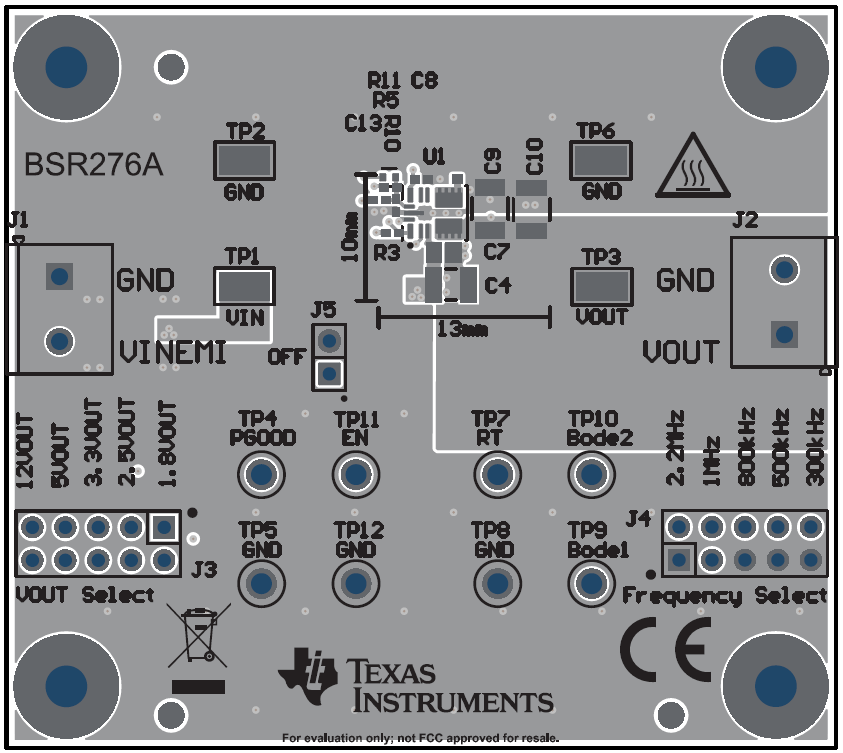

圖 6-1 PCB 頂層 2D (TPSM365R15EVM)

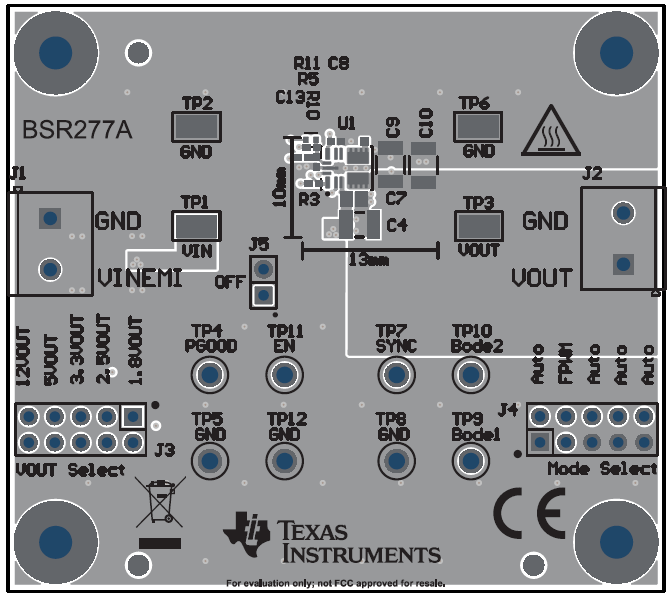

圖 6-2 PCB 頂層 2D (TPSM365R15FEVM)

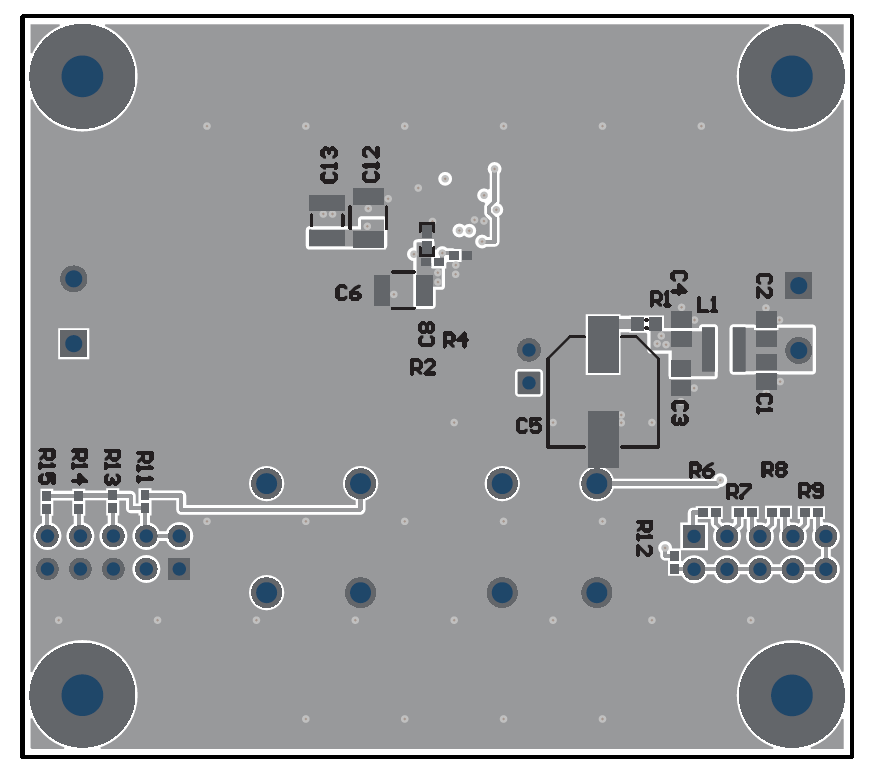

圖 6-3 PCB 底層 2D

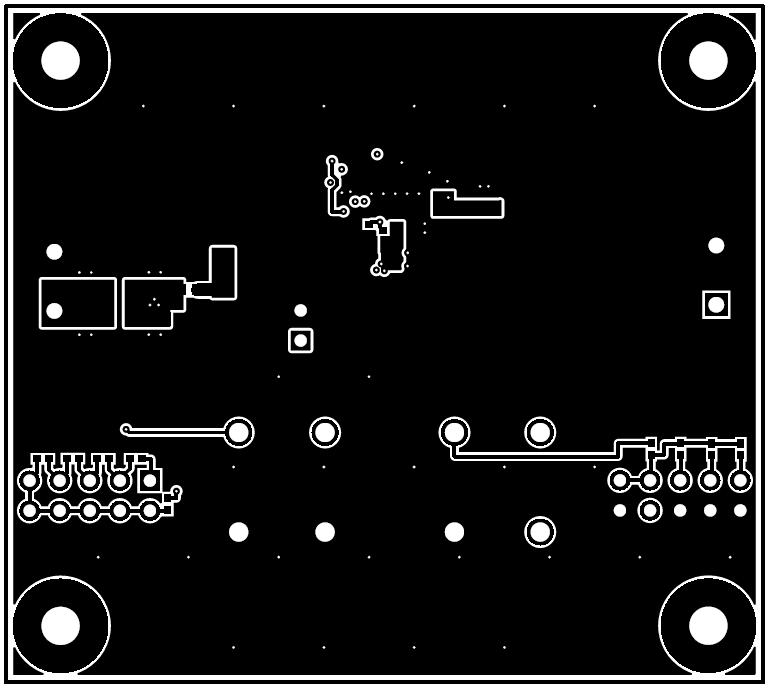

圖 6-4 頂層保留用作實心接地層，用于實現低噪聲和優(yōu)化的熱設計。

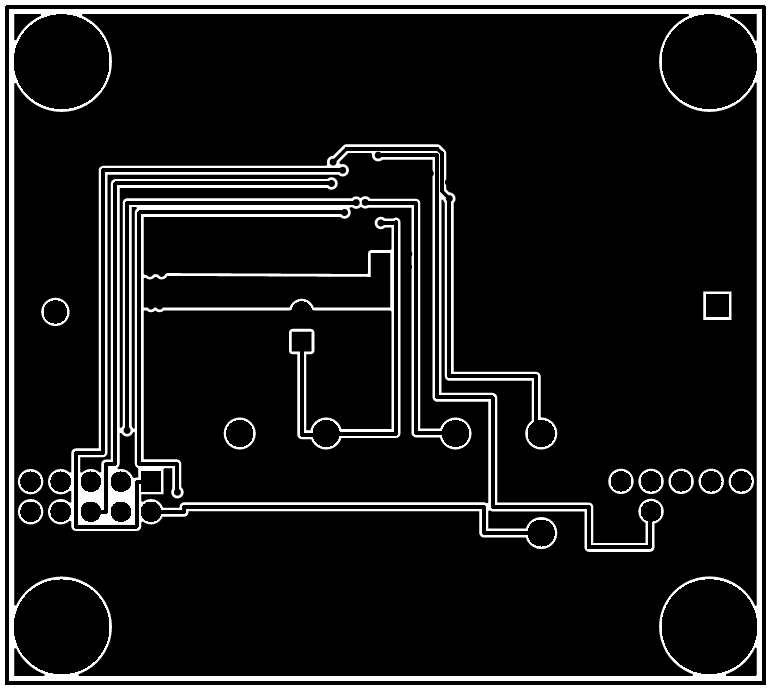

圖 6-5 中間層 1主布線層
圖 6-6 中間層 2保留用于放置 π 型濾波器和非關鍵無源器件（不包括輸入電容器）。一個輸入電容器放置在 PCB 底部，因為該布局可提供較低的輸入環(huán)路電感。單層實現也符合要求。
圖 6-7 底層
