LOG200EVM 采用四層 PCB 設計。圖 4-3 至圖 4-7 顯示了 PCB 分層圖解。

頂層布放敏感輸入電流信號路徑布線。對數放大器經過優化，可在數十年的時間內執行電流測量。在低電流電平范圍內，漏電流會導致顯著誤差。為了更大限度地減少漏電流路徑，通過用布線包絡對數放大器的每個高阻抗電流輸入的完整信號路徑，實現一個完整防護環。防護環為漏電流提供了一條低阻抗路徑，漏電流的電勢與受保護的高阻抗布線相等。防護布線被驅動為輸入共模電壓 (VCM)；因此，在輸入電流布線與防護布線之間流動的電流可以忽略不計，因?yàn)閮蓷l布線的電勢相近。

LOG200EVM 提供了一個將光電二極管連接到 I1 輸入引腳的封裝。光傳感器靠近 I1 輸入端，以盡可能減小寄生電容。該評估板通過電阻器 R2、R3 和可選電容器 C1 和 C3 提供了所有必要的光傳感器和自適應偏置電路連接。有關詳細說明，請參閱用戶指南的光電二極管連接部分。

去耦電容器 C7、C8 和 C11 位于頂層盡可能靠近器件電源引腳的位置。類似地，基準旁路電容器 C12 和 C14 位于緊鄰基準引腳的位置。

第二個內部層專用于電源連接，并包含共模 (VCM) 平面。第三個內部層和底層包含一個接地層，并路由額外的輔助放大器/基準信號。

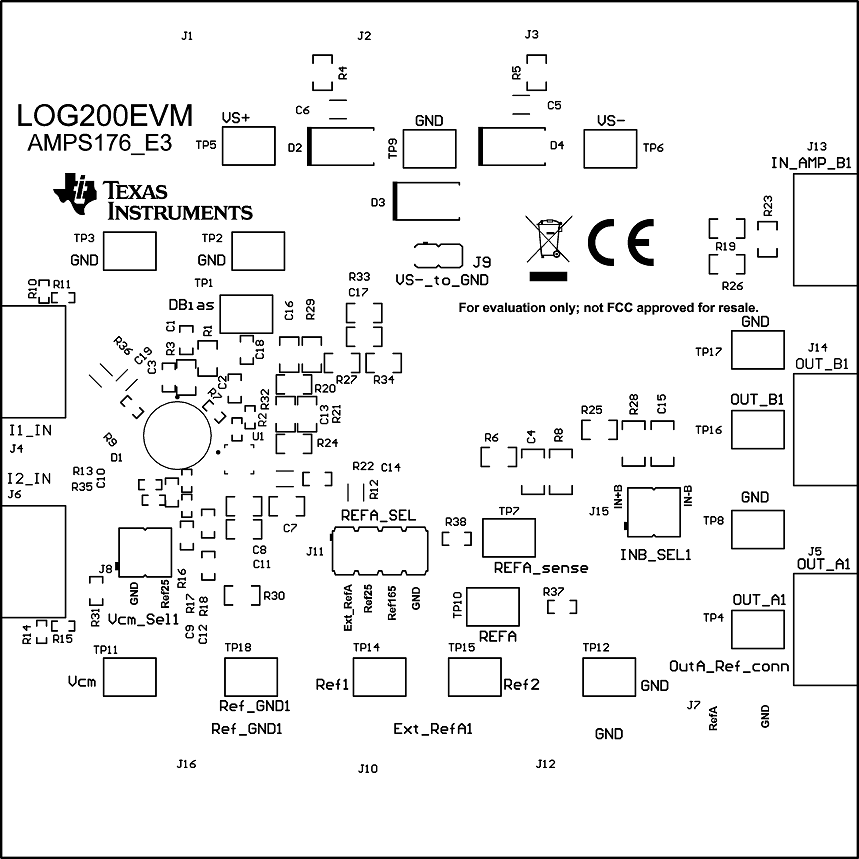

圖 3-3 頂部覆蓋層 PCB 布局

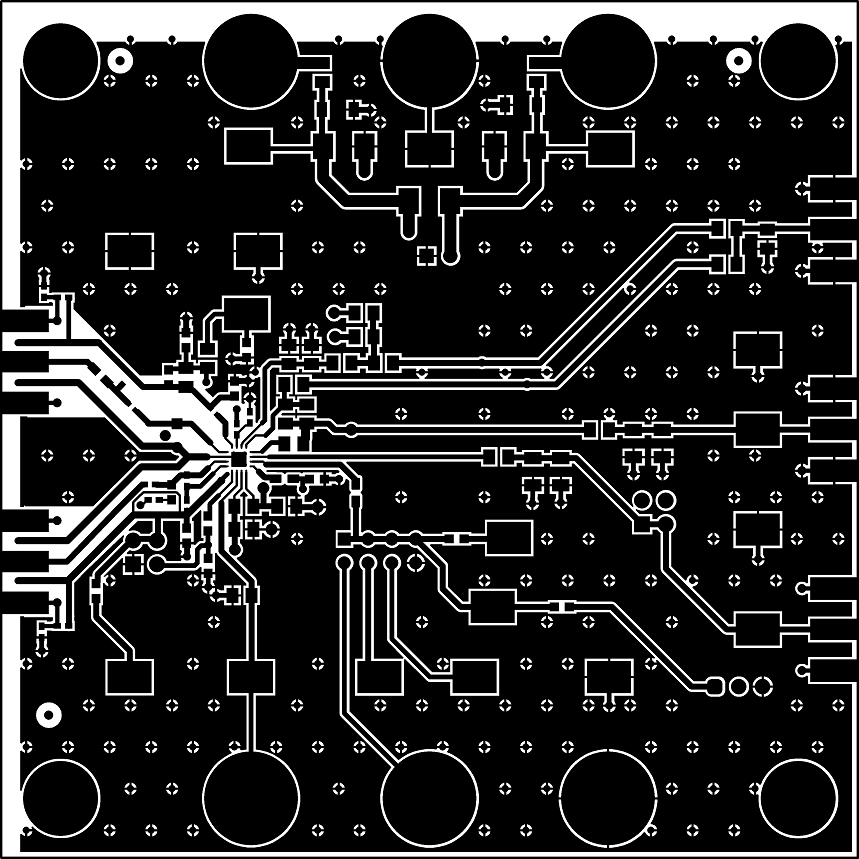

圖 3-4 頂層 PCB 布局

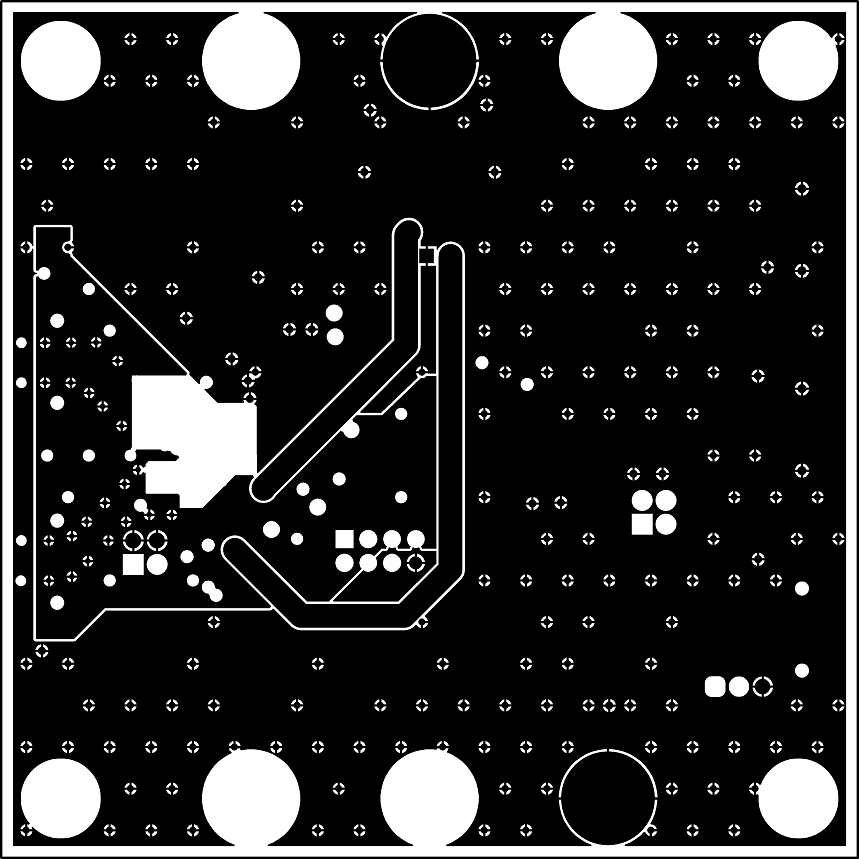

圖 3-5 中間層 1 PCB 布局

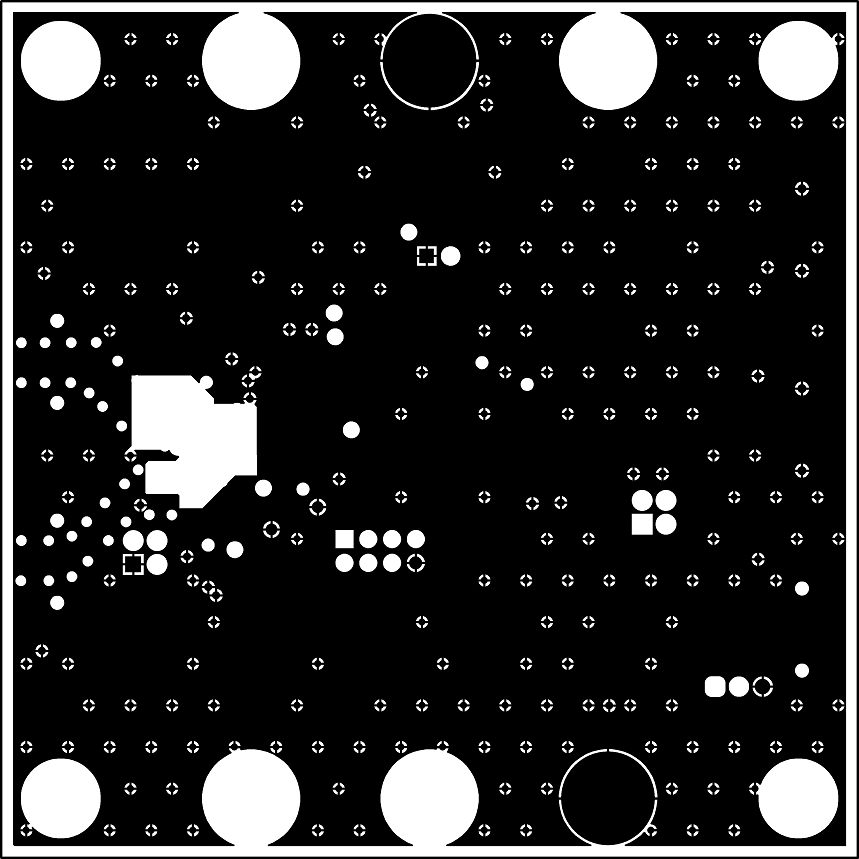

圖 3-6 中間層 2 PCB 布局

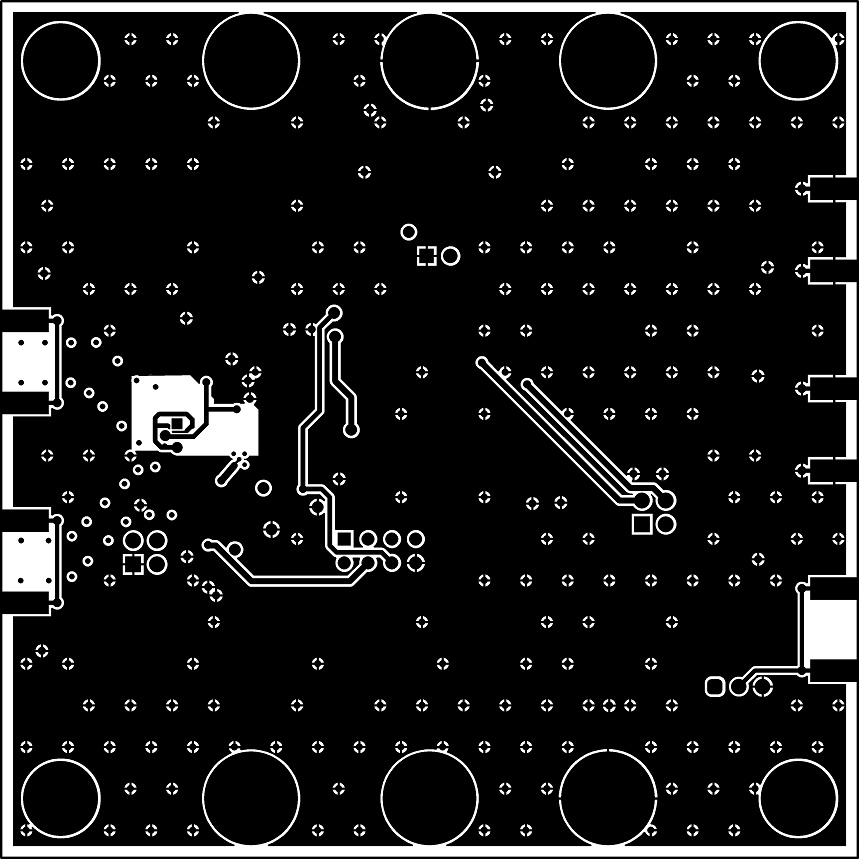

圖 3-7 底層 PCB 布局
