ZHCUBB6A July 2023 – January 2024 LOG200
2.4 跳線信息
圖 3-2 詳細展示了 LOG200EVM 的默認跳線設置。表 3-3 說明了這些跳線的配置。

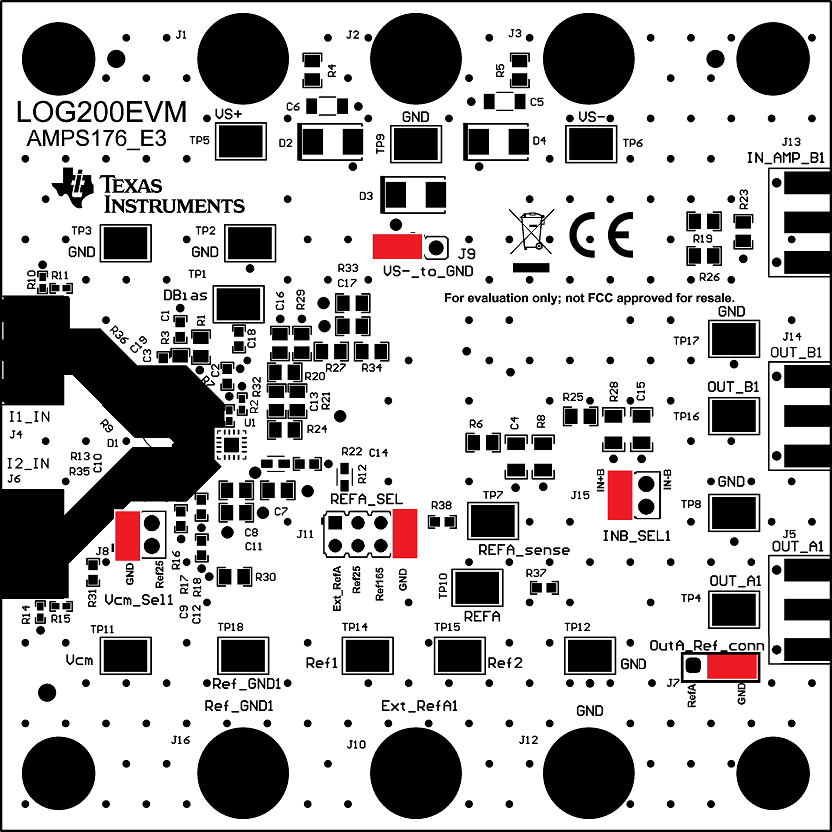

圖 2-2 LOG200EVM 默認跳線設置表 2-3 默認跳線配置
| 跳線 | 功能 | 默認位置 | 說明 |
|---|---|---|---|
| J7 | Out_A SMA J5 基準 | 分流器 2-3 | 分流器 2-3：SMA 連接器 J3 以 GND 為基準 分流器 1-2：SMA 連接器 J3 以 REFA 為基準 |
| J8 | VCM 選擇 | 分流器 1-2 | 分流器 1-2：VCM 輸入連接到 GND 分流器 3-4：將 VCM 輸入連接至 2.5V 基準 |
| J9 | VS– 連接 | 開路 | 開路：雙極電源配置 分流器 1-2：將 VS– 連接到 GND 以實現單極電源配置 |
| J11 | REF A 選擇 | 分流器 7-8 | 分流器 1-2：通過 J10 將對數電壓 REFA 設置為外部電壓 分流器 3-4：將 REFA 設置為 REF25 分流器 5-6：將 REFA 設置為 REF165 分流器 7-8：將 REFA 設置為 GND |
| J15 | 輔助 運算放大器輸入 | 分流器 1-2 | 分流器 1-2：將輔助 AMP+IN 連接至 OUTA 分流器 3-4：將輔助 AMP -IN 連接到 OUTA |
