ZHCUB62 july 2023 TPS7H2211-SEP
1.3 規格

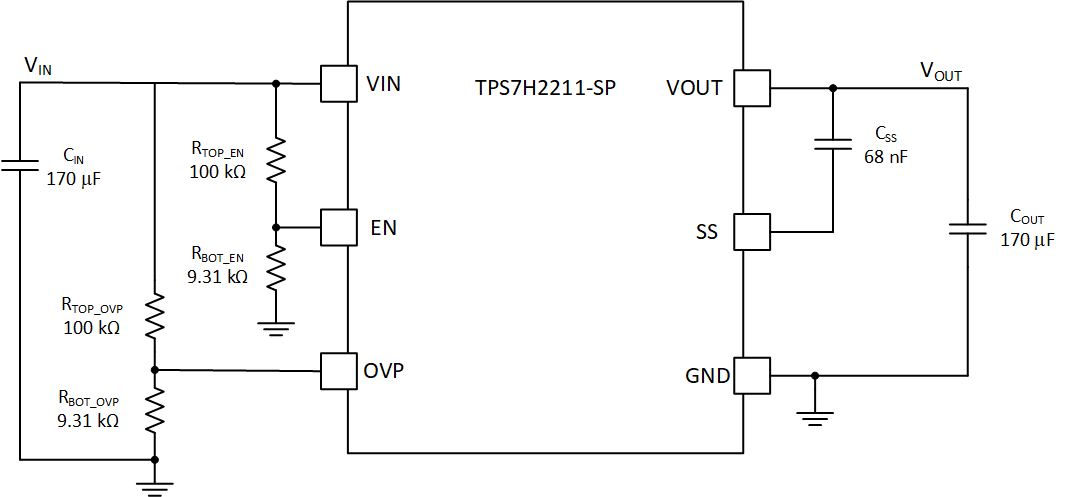

圖 1-1 默認配置簡化原理圖表 1-1 TPS7H2211EVM 默認配置
| 規格 | 值 | 說明 |
|---|---|---|
| 輸入電壓 VIN | 12V | 處于建議的器件輸入電壓范圍 4.5V 至 14V 內。 |
| 輸出電流 IOUT | 0A 至 3.5A | 不超過每個器件 3.5A 的最大器件持續電流。 |
| EN 導通電壓 VINEN_RISE | 7.4V | 典型的 EN 導通和關斷值。 設置方式：R3 (RTOP_EN) = 100kΩ R4 (RBOT_EN) = 9.31kΩ |
| EN 關斷電壓 VINEN_FALL | 6.1V | |
| OVP 輸入電壓 VINOVP_RISE | 13.5V | 進入和退出 OVP 的典型值。 設置方式： R2 (RTOP_OVP) = 100kΩ R5 (RBOT_OVP) = 9.31kΩ |
| OVP 退出電壓 VINOVP_FALL | 13.4V | |
| 軟啟動時間 tSS | 約 10ms | 從最終電壓的 10% 到 90% 的典型時間。 設置方式： C13 (CSS) = 68nF |
