ZHCUAR1B february 2023 – may 2023 TPS7H5001-SP
5 原理圖

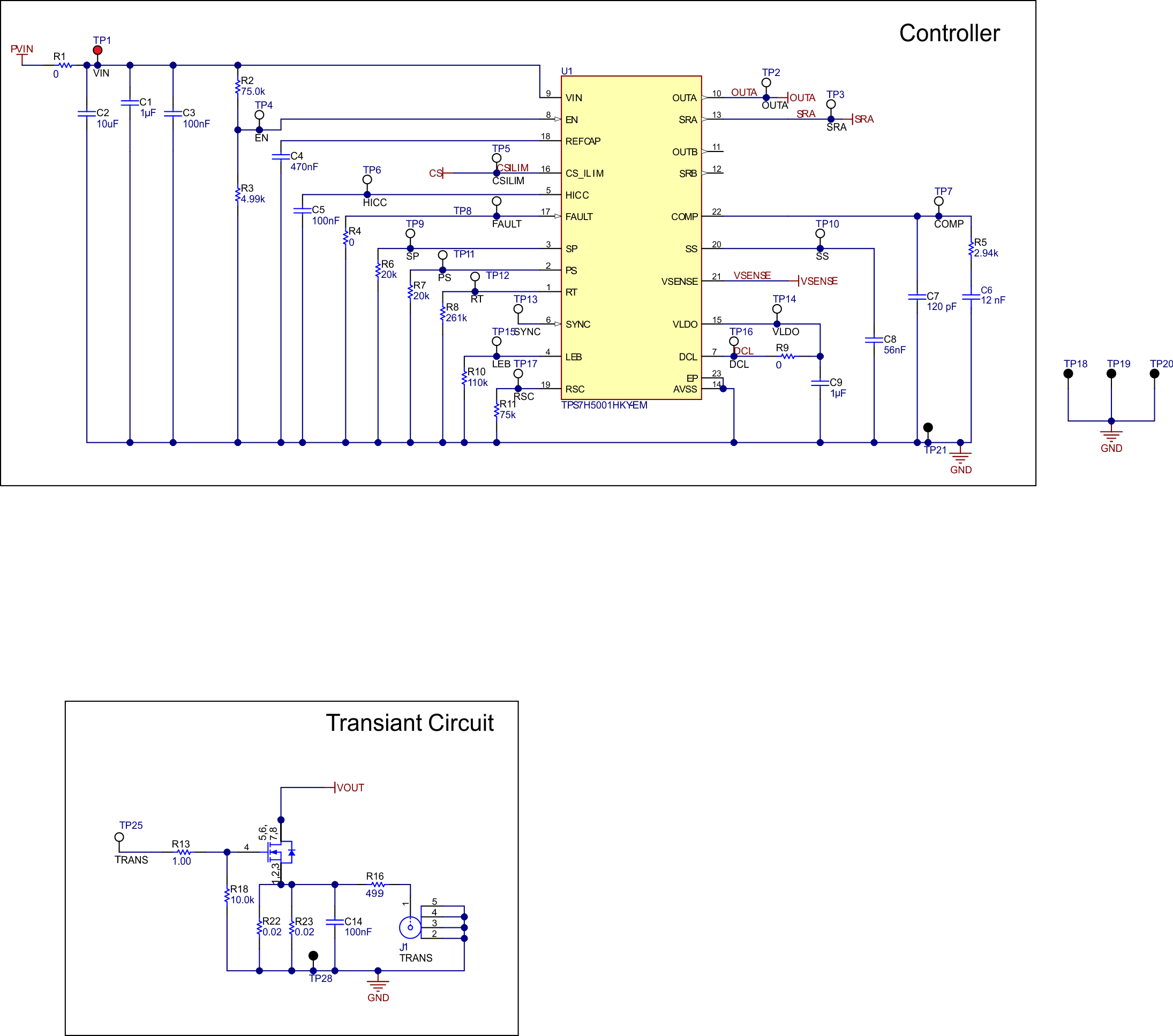

圖 5-1 降壓轉(zhuǎn)換器原理圖（第 1 頁）
圖 5-2 降壓轉(zhuǎn)換器原理圖（第 2 頁）

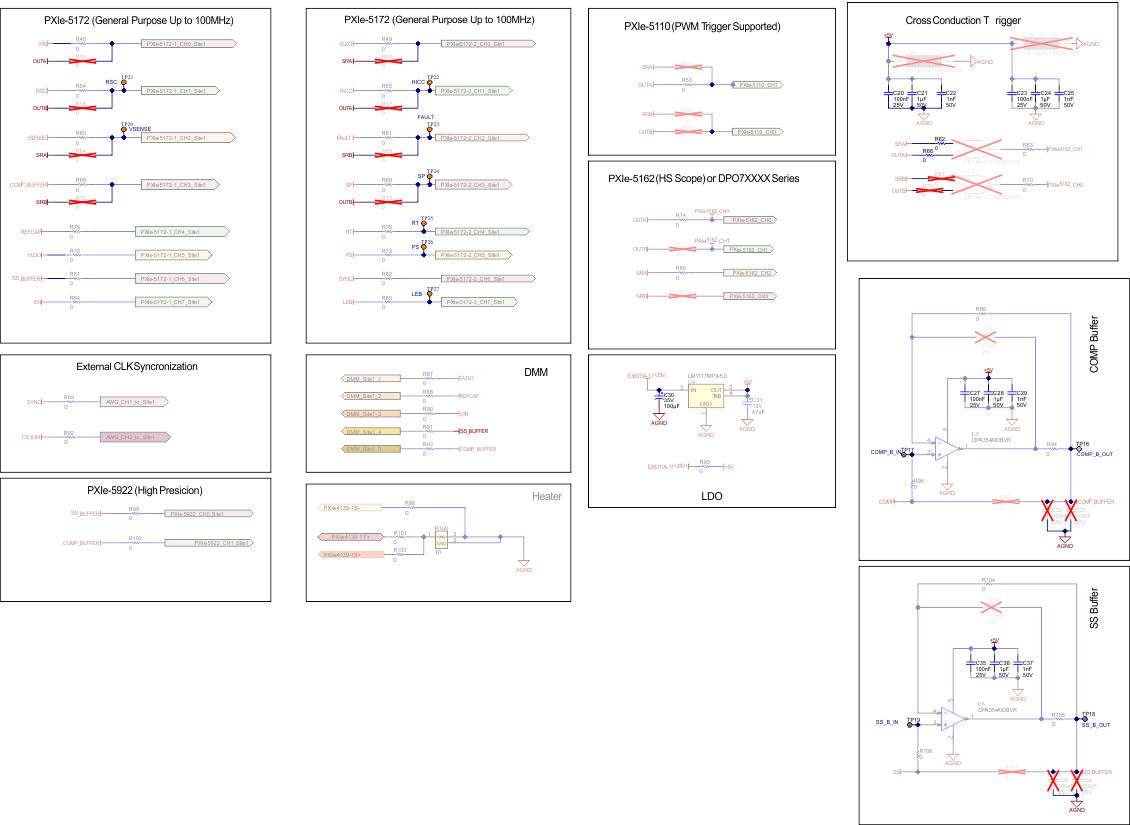

圖 5-3 TPS7H5001EVM-CVAL 原理圖（第 3 頁）

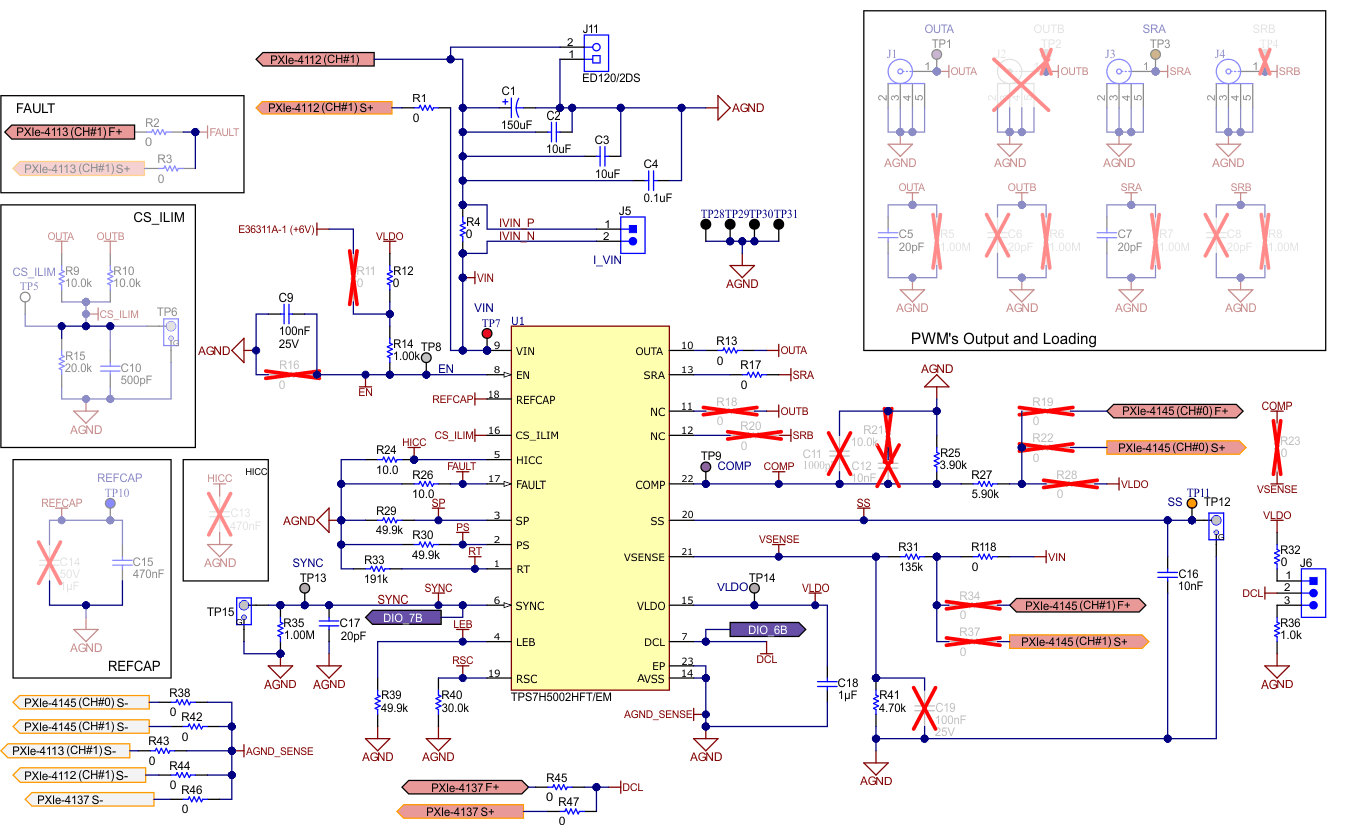

圖 5-4 TPS7H5002EVM-CVAL 原理圖（第 1 頁）
圖 5-5 TPS7H5002EVM-CVAL 原理圖（第 2 頁）

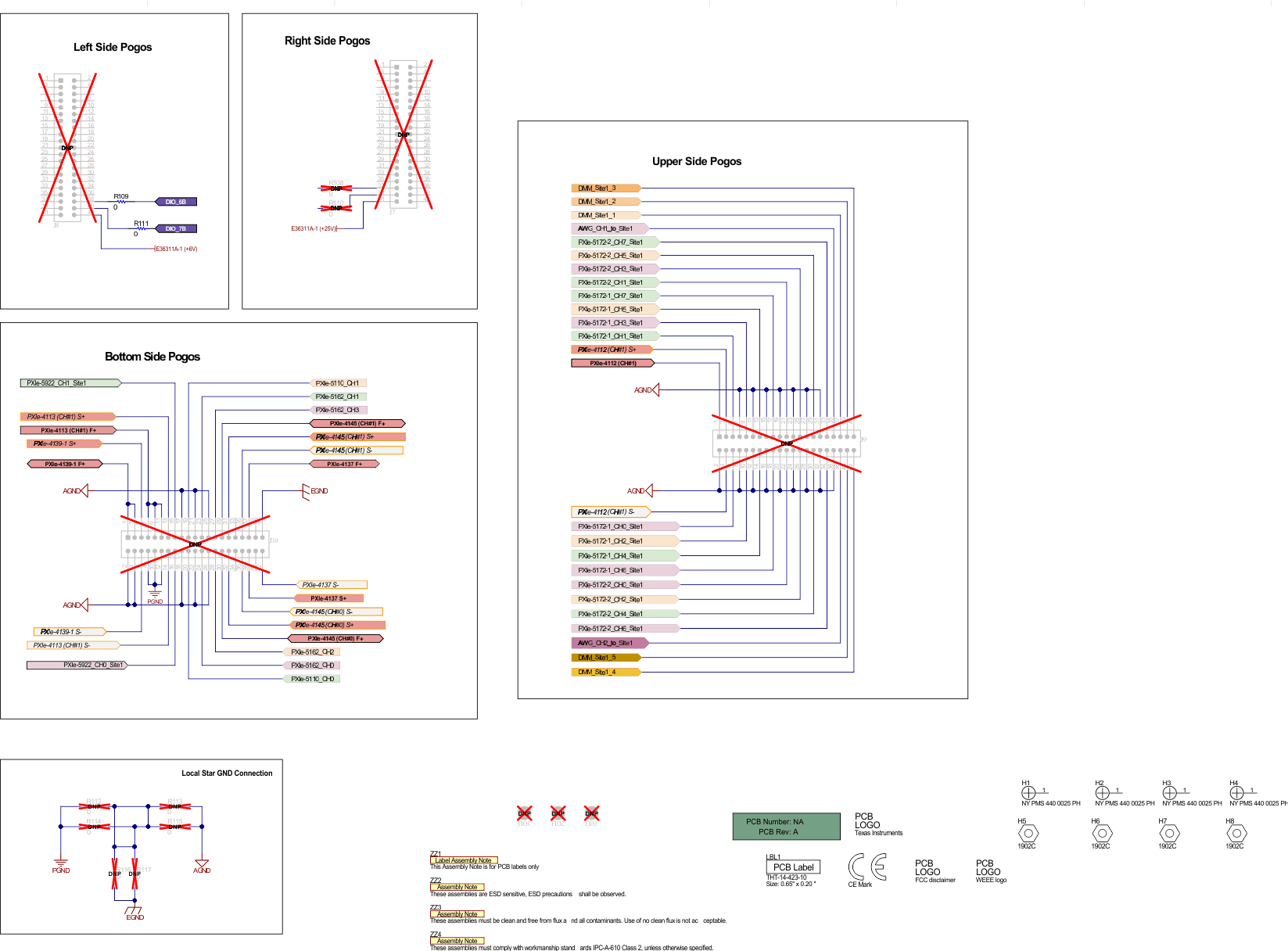

圖 5-6 TPS7H5002EVM-CVAL 原理圖（第 3 頁）

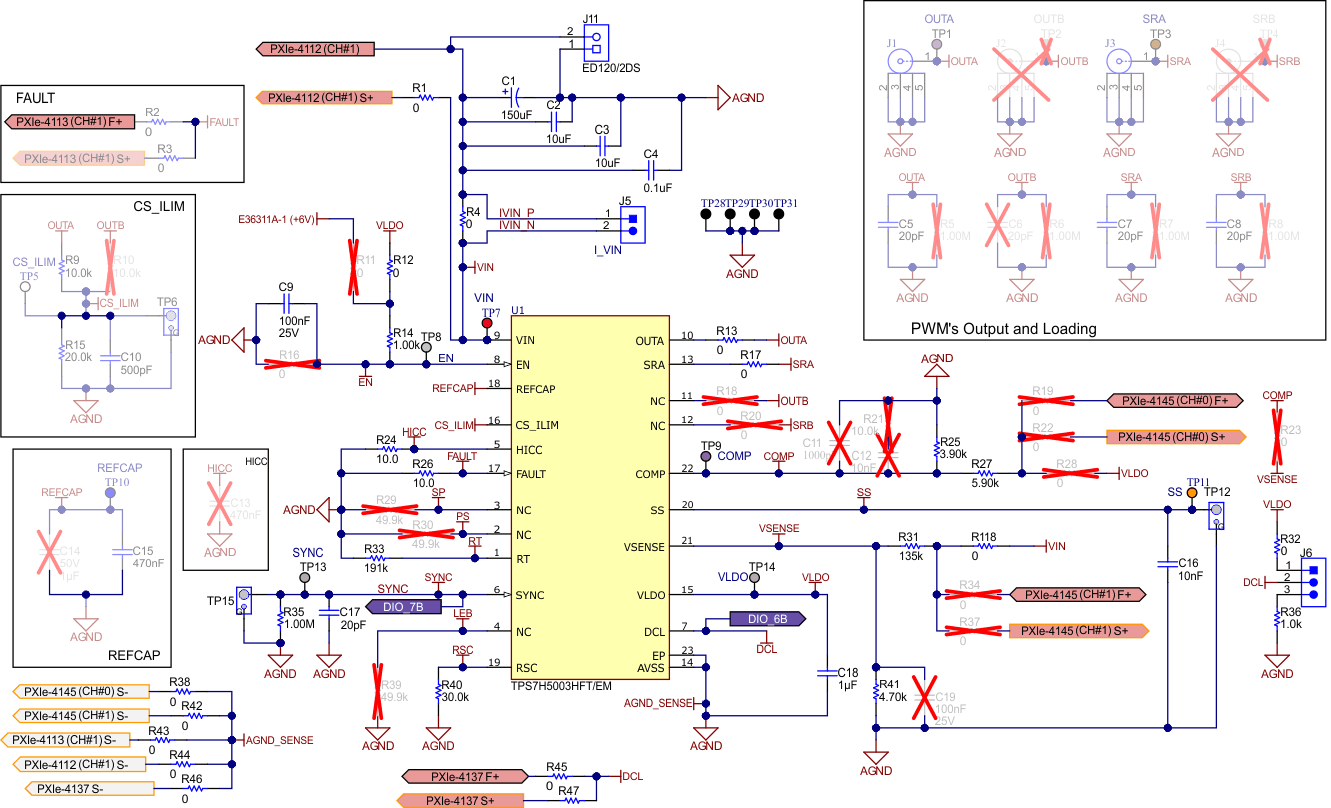

圖 5-7 TPS7H5003EVM-CVAL 原理圖（第 1 頁）
圖 5-8 TPS7H5003EVM-CVAL 原理圖（第 2 頁）

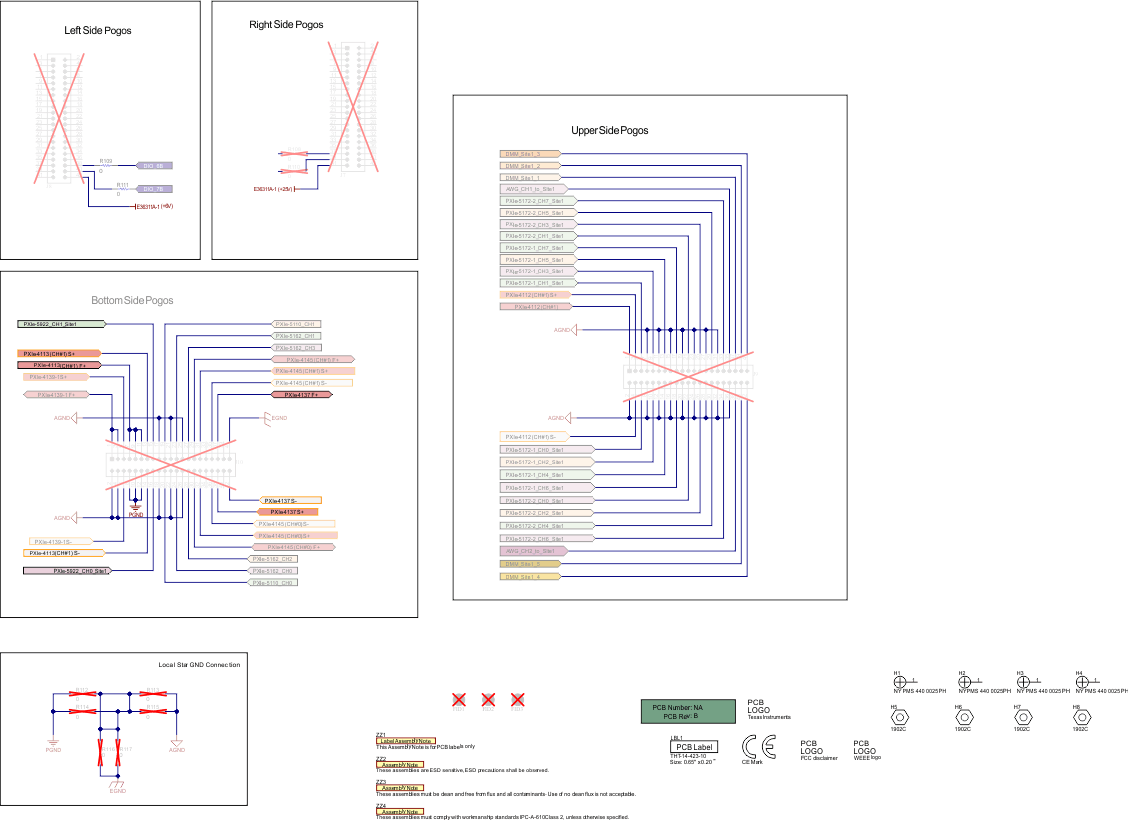

圖 5-9 TPS7H5003EVM-CVAL 原理圖（第 3 頁）

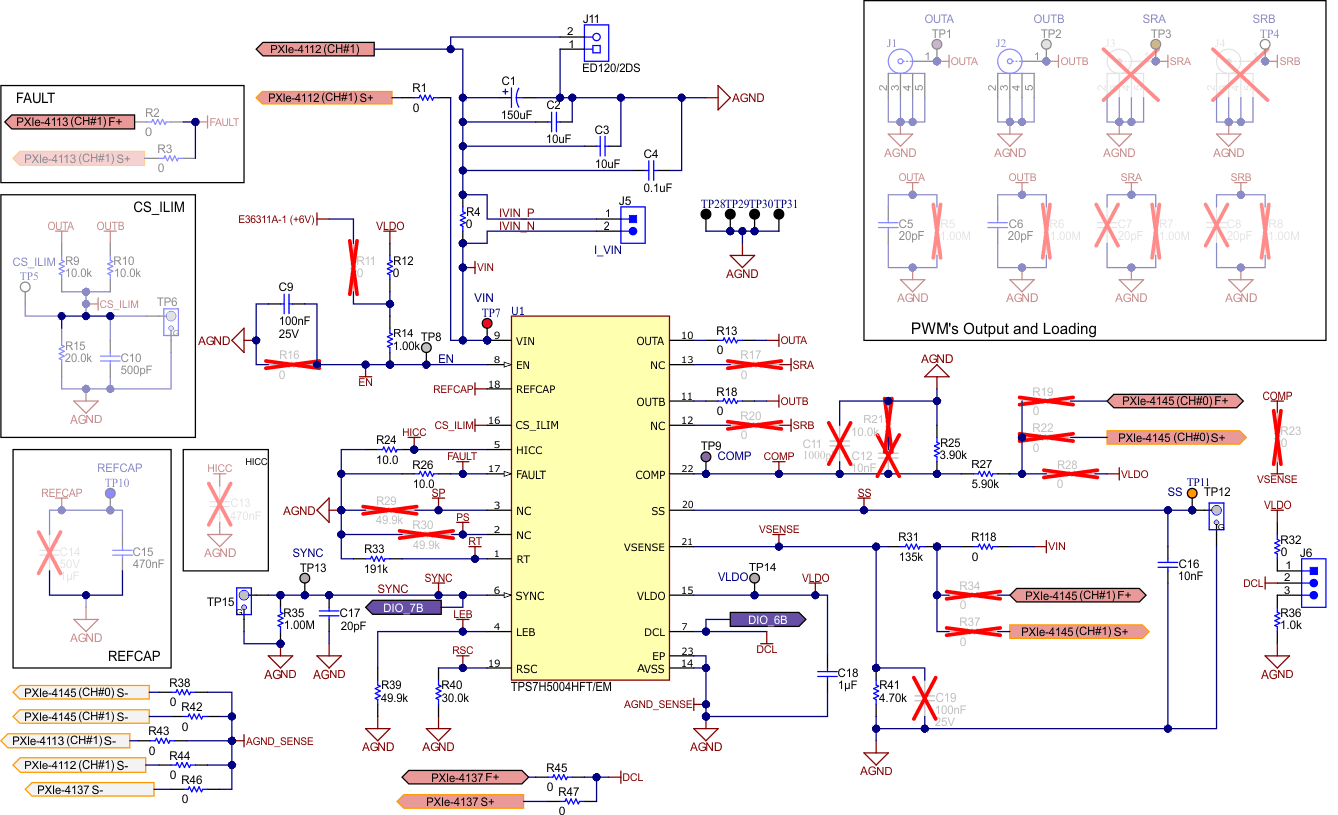

圖 5-10 TPS7H5004EVM-CVAL 原理圖（第 1 頁）
圖 5-11 TPS7H5004EVM-CVAL 原理圖（第 2 頁）
圖 5-12 TPS7H5004EVM-CVAL 原理圖（第 3 頁）
