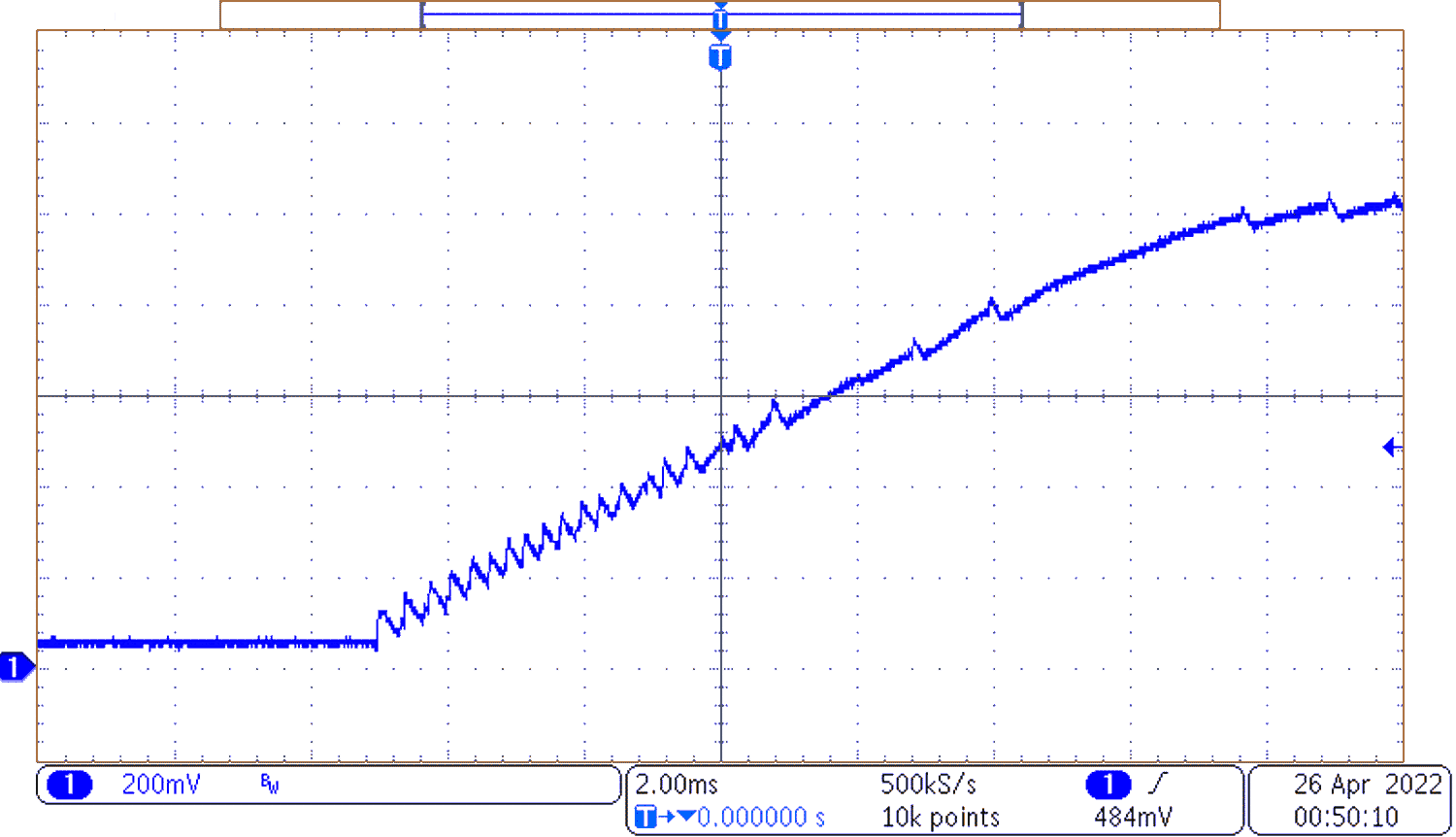

圖 3-2 啟動空載圖 3-2 顯示了空載時轉換器的啟動。由于轉換器的最短導通時間,啟動的前 4ms 是斷斷續續的。當轉換器的最短導通時間小于啟動過程中使用的占空比時,可能會發生波動。

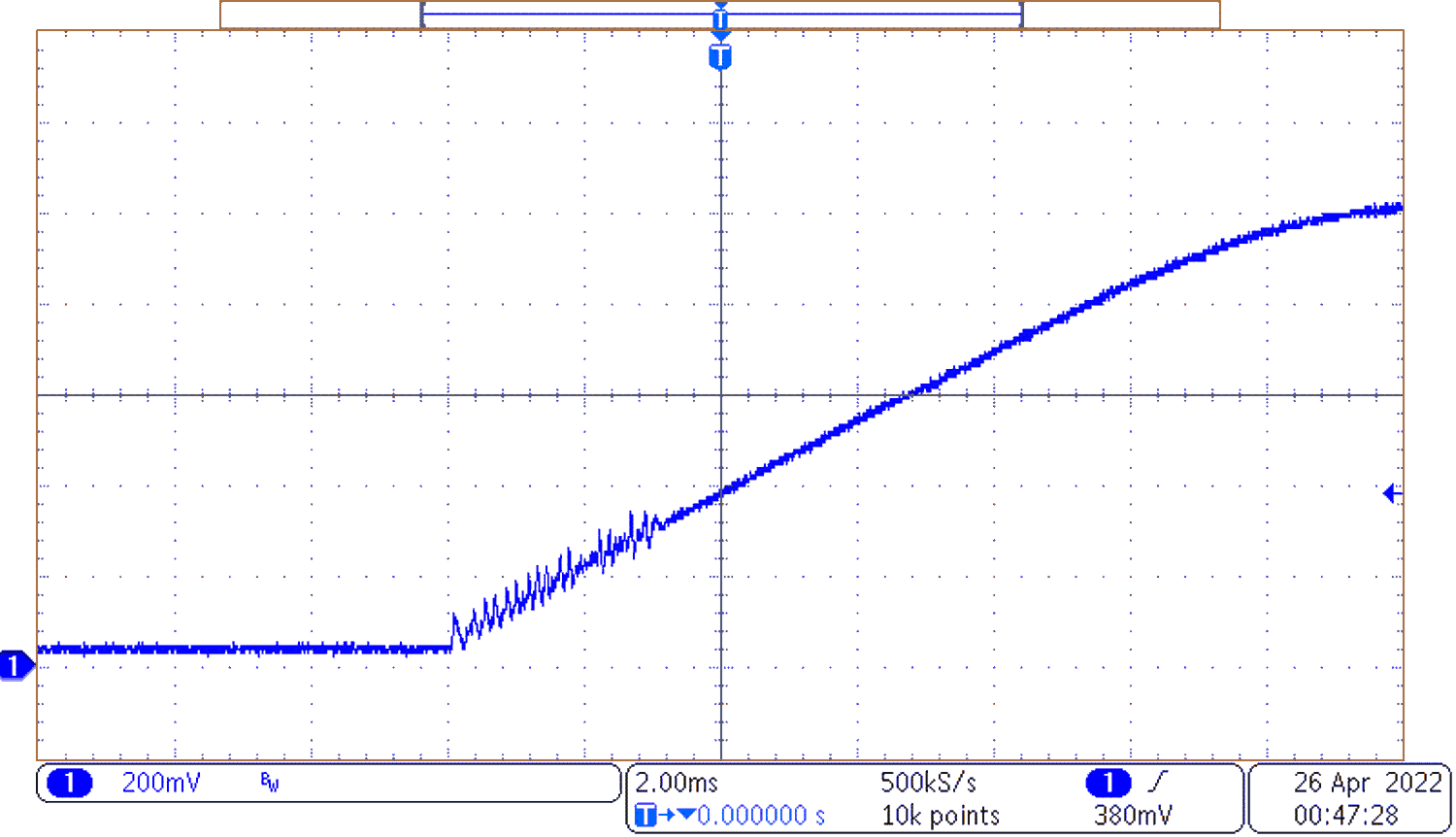

圖 3-3 帶載啟動圖 3-3 顯示了加載 20A 輸出電流時的轉換器啟動情況。由于轉換器的最短導通時間,啟動的前 4ms 是斷斷續續的。當轉換器的最短導通時間小于啟動過程中使用的占空比時,將會發生波動。

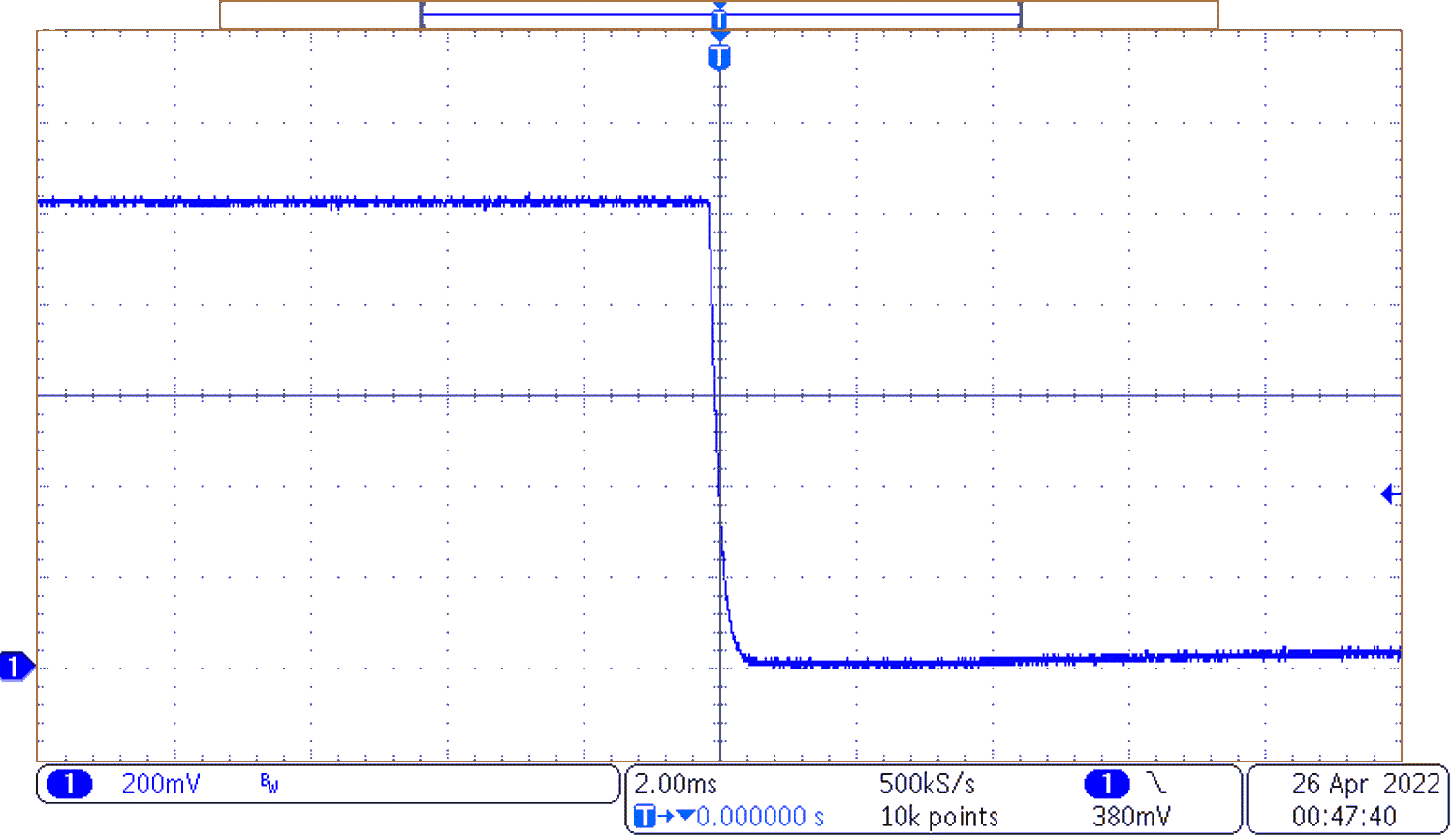

圖 3-4 關斷圖 3-4 顯示了加載 20A 輸出電流時的轉換器關斷情況。

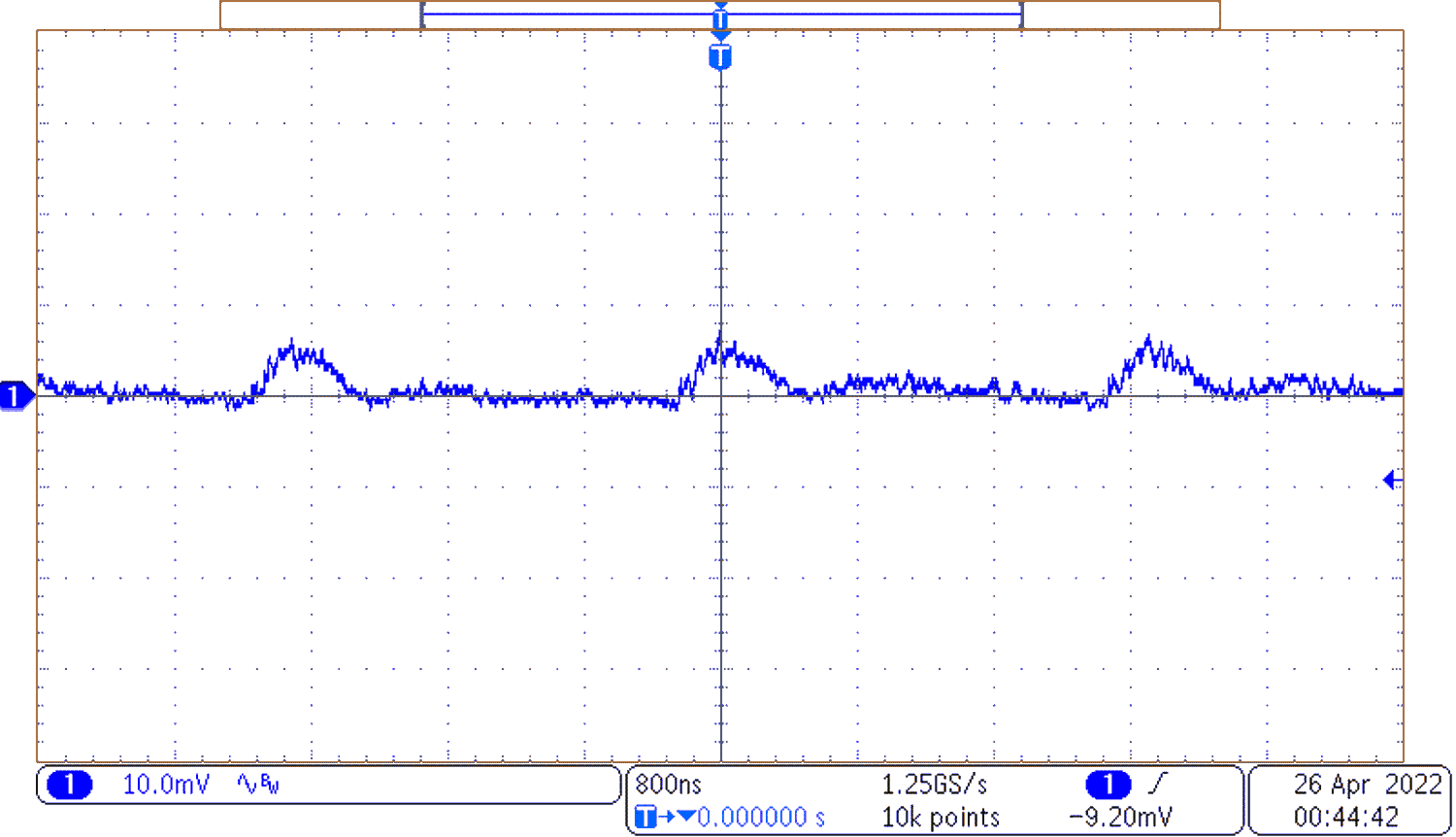

圖 3-5 輸出電壓紋波圖 3-5 顯示了輸出電流為 20A 時的輸出電壓紋波。

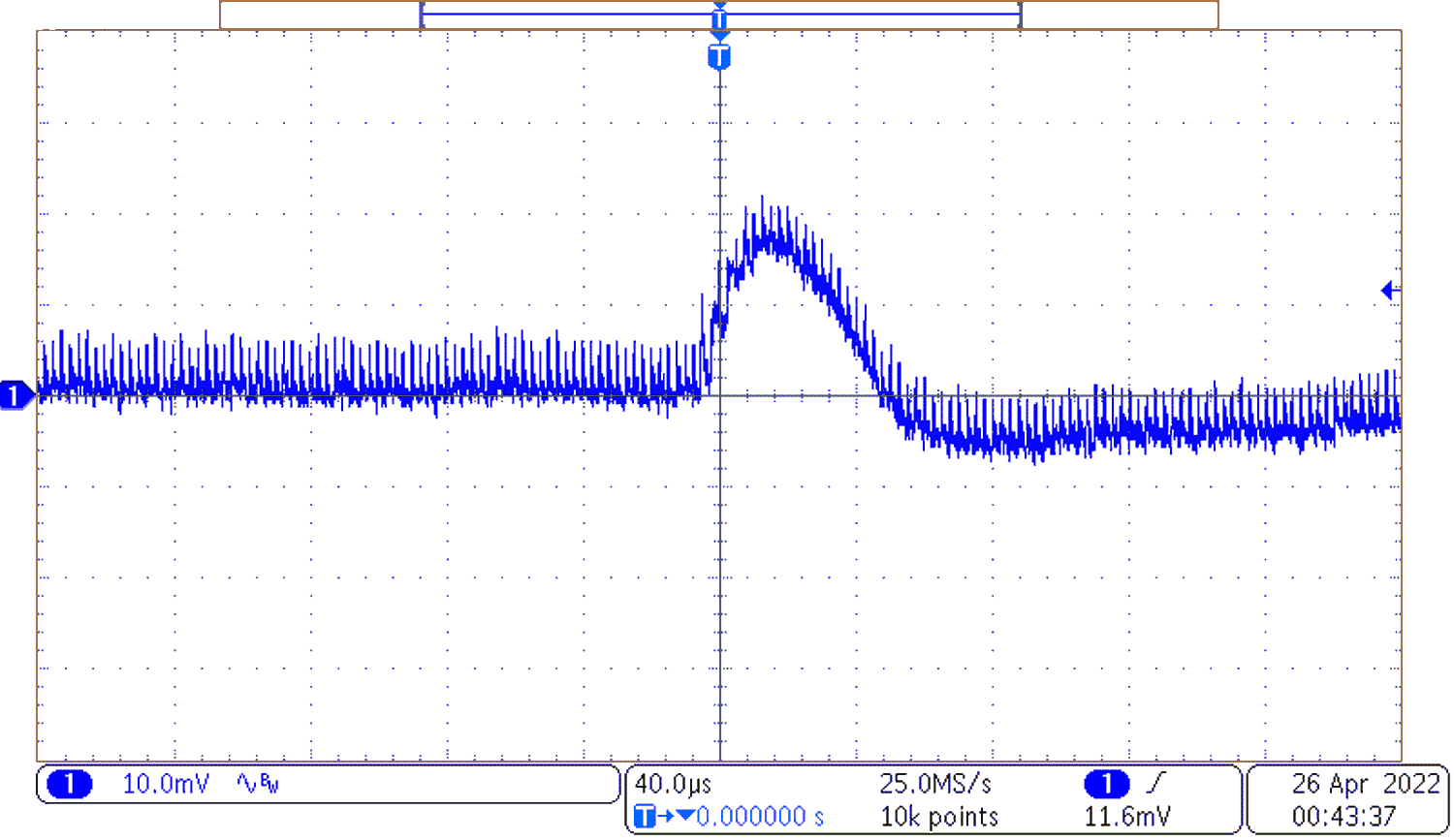

圖 3-6 正負載階躍圖 3-6 顯示了轉換器的輸出電壓下降至 6.67 瞬態正輸出電流。

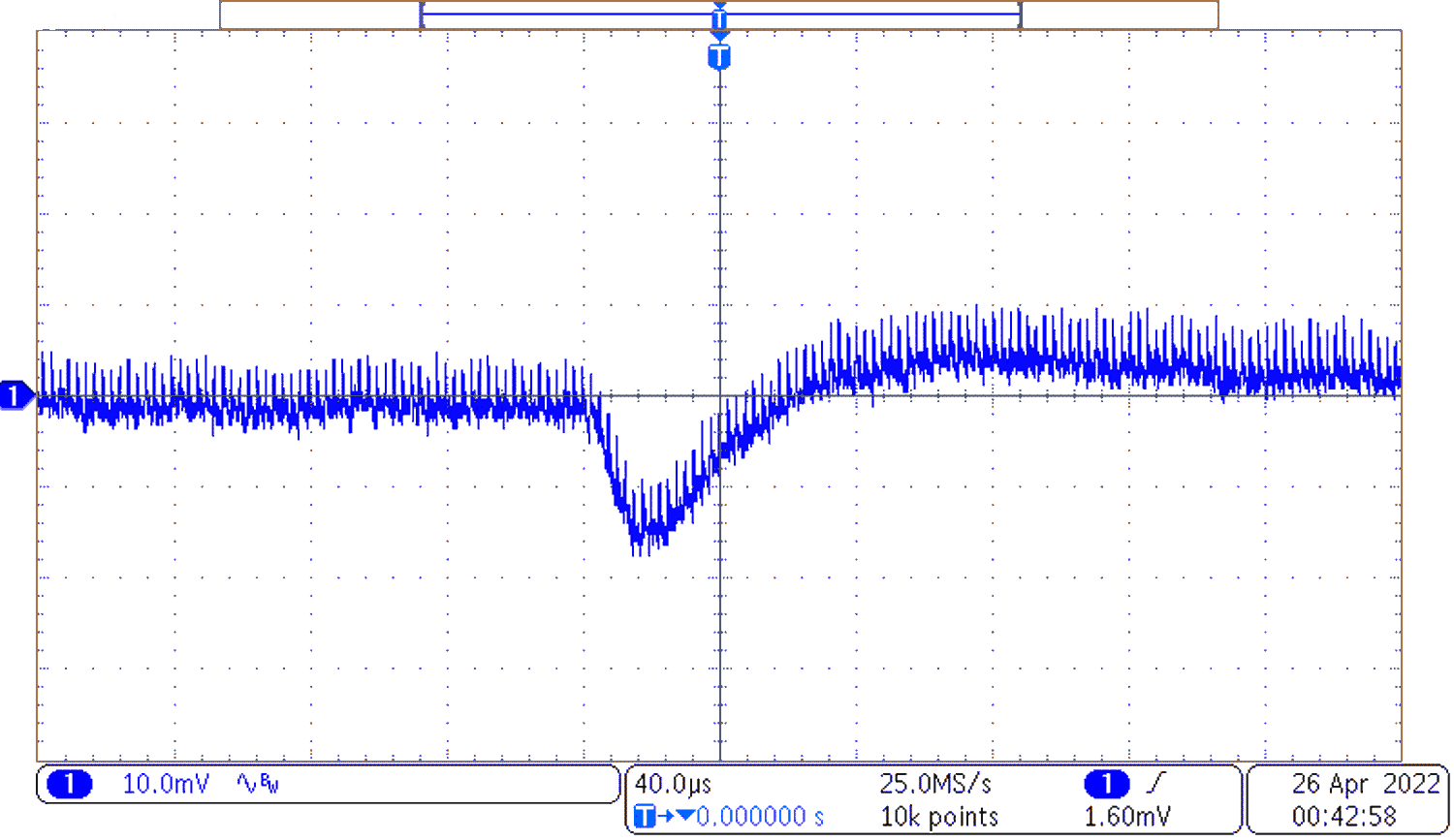

圖 3-7 瞬態負電壓圖 3-7 顯示了轉換器的輸出電壓下降至 6.67 瞬態正輸出電流。

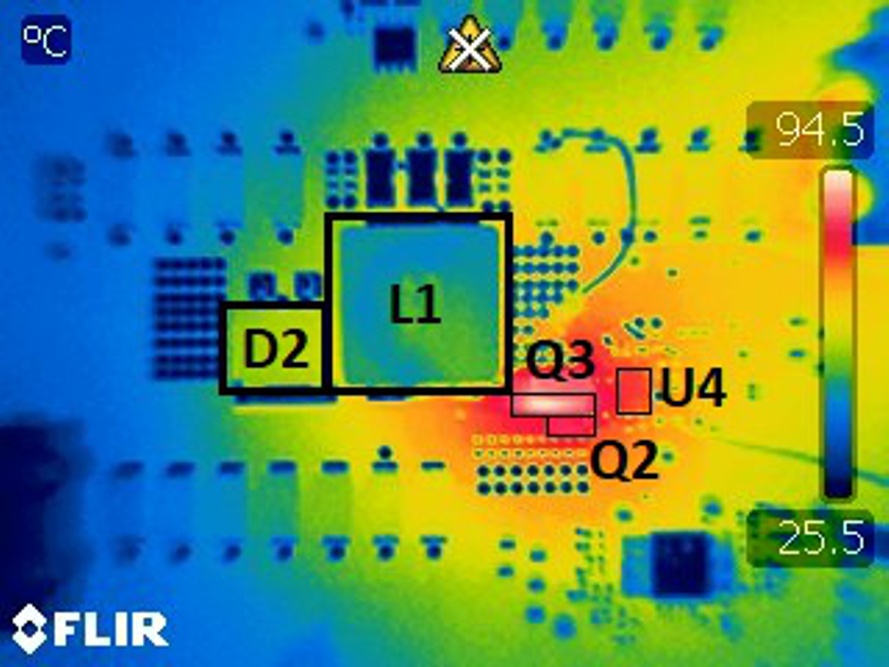

圖 3-8 輸出電流為 20A 時電路板的熱像圖圖 3-8 顯示了輸出電流為 20A 時電路板的熱像圖。圖片的主要熱點是底部 GaN FET。這是輸出電流的主要限制因素。建議在底部并聯另一個 GaN FET 以獲得更大的輸出電流。

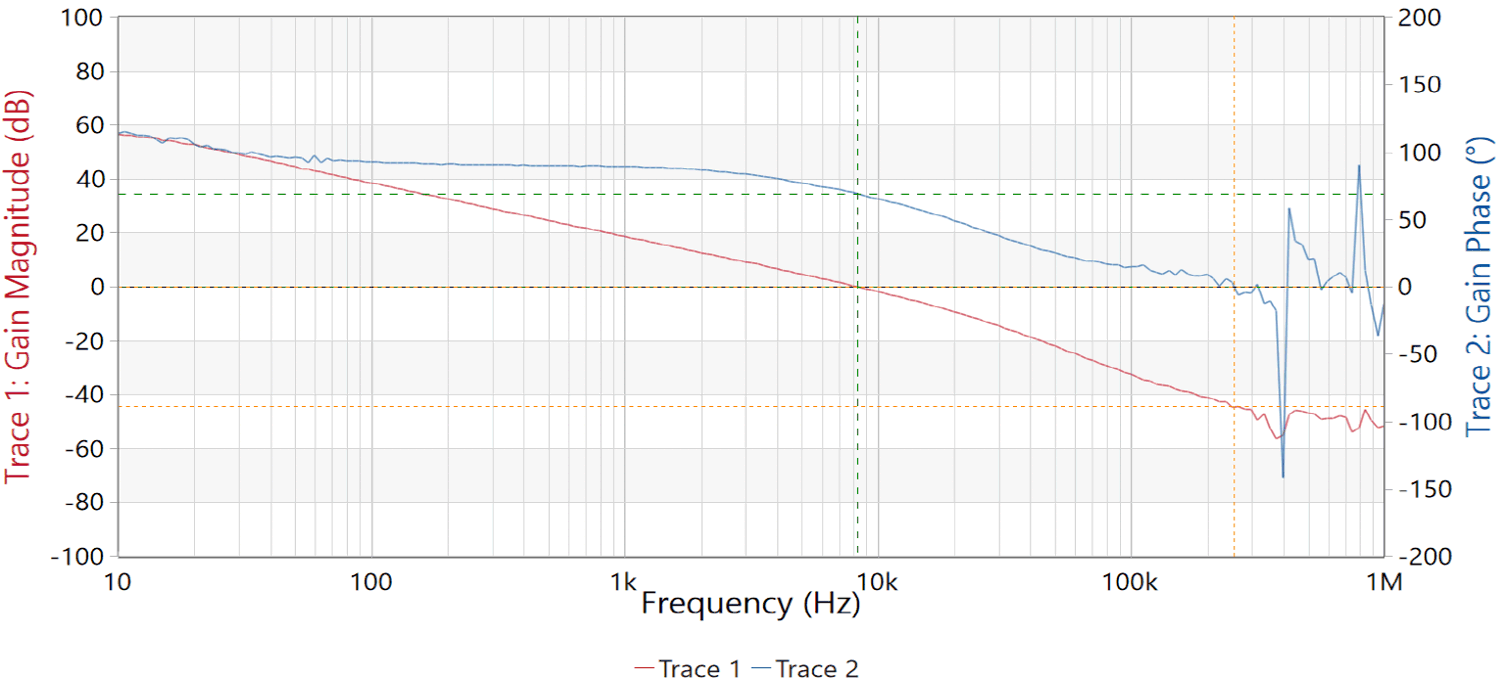

圖 3-9 頻率響應

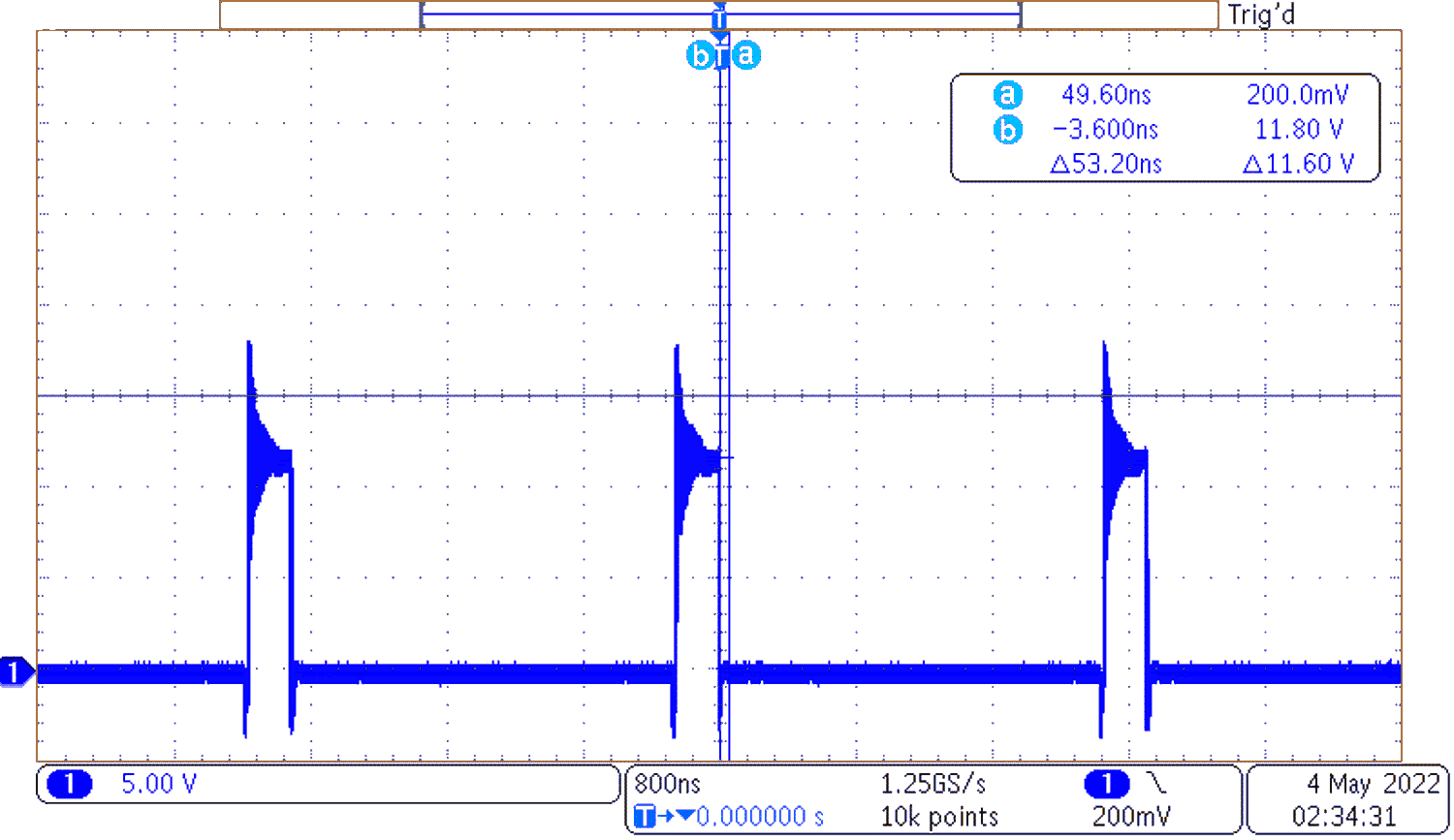

圖 3-10 滿輸出電流時的開關節點電壓圖 3-10 顯示了輸出電流為 20A 時轉換器開關節點上的最大電壓。
