3.7 與時鐘同步
圖 3-19 顯示了在 SYNC 測試點與 1.25MHz 外部時鐘同步的 U1 和 U2。要在 SYNC 測試點與時鐘同步，請?jiān)谔€ ENSYNC_U1 或 ENSYNC_U2 或多個跳線上放置一個分流器，來啟用緩沖器的輸出。
圖 3-20 顯示了與具有 20A 負載的外部時鐘同步的轉換。16 個頻率為 1MHz 的脈沖被發送到 EVM 上的 SYNC 測試點。在此波形中，在發送 4 個脈沖以后，TPS543B22 開始同步到時鐘。時鐘消失后，TPS543B22 以內部時鐘頻率的 70% 切換 4 個脈沖，然后轉換回正常的內部時鐘頻率。在這些轉換期間，輸出電壓變化很小。

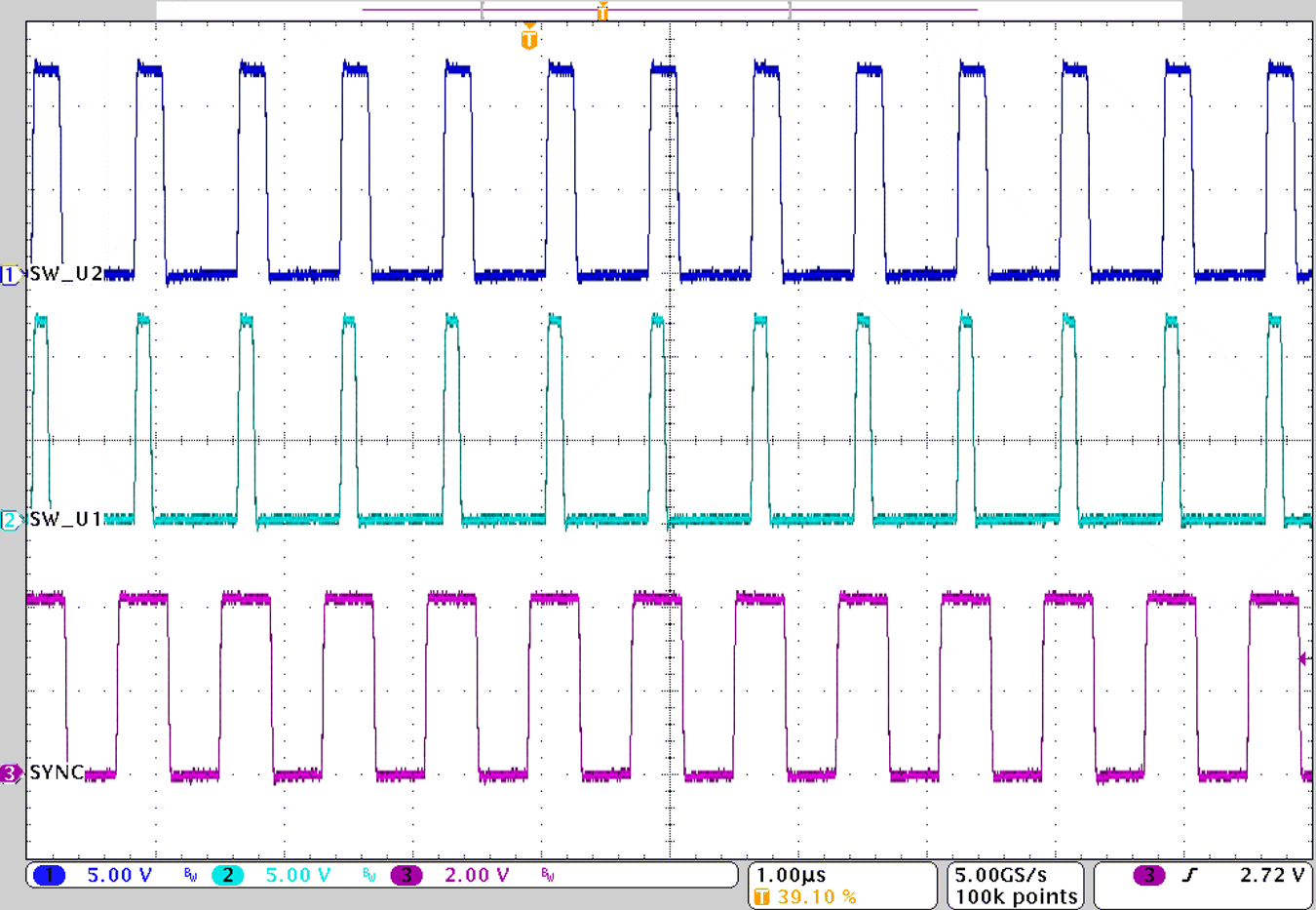

圖 3-19 U1 和 U2 同步到時鐘
圖 3-20 U2 時鐘同步轉換
