ZHCUAM7 August 2021 TPS7H2211-SP
2 EVM 連接器和測試點

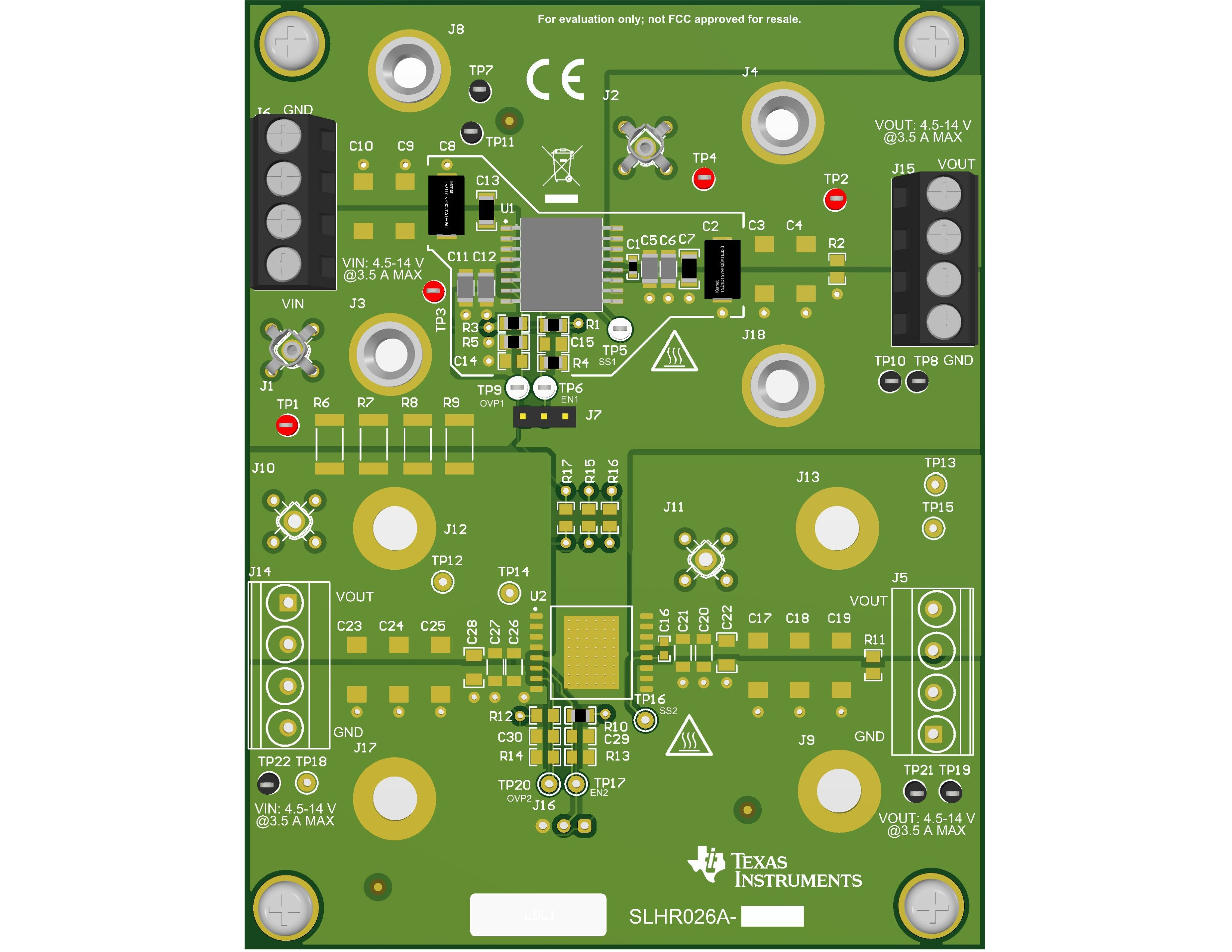

圖 2-1 TPS7H2211EVM-CVAL 3D 渲染（頂部）表 2-1 連接器和測試點匯總
| 參考標識符 | 功能 | |
|---|---|---|
| J3、J6（引腳 3 和 4） | VIN |
電路板輸入電壓和電流 |
J8、J6（引腳 1 和 2） |
GND |
|
| J4、J15（引腳 3 和 4） | VOUT |
電路板的輸出電壓和電流 |
| J18、J15（引腳 1 和 2） | GND |
|
| J1、TP1、TP3 | 輸入電壓測試點 | |
| J2、TP2、TP4 | 輸出電壓測試點 | |
| TP7、TP8、TP10、TP11 | 接地測試點 | |
| TP5 | 軟啟動測試點 | |
| TP6 | 啟用測試點 | |
| TP9 | OVP 測試點 | |
